波浪散热型SK2摩托车制动盘结构

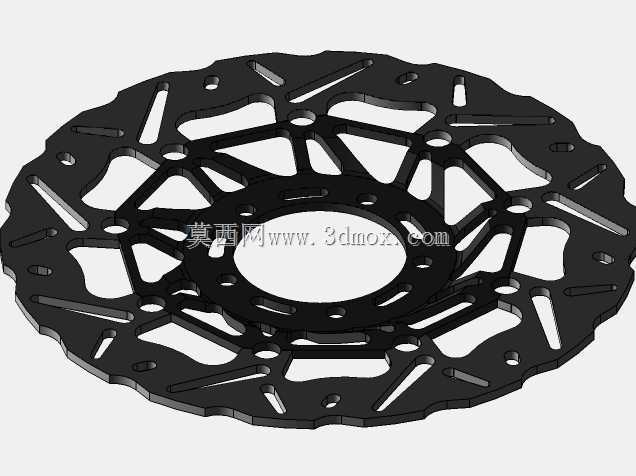

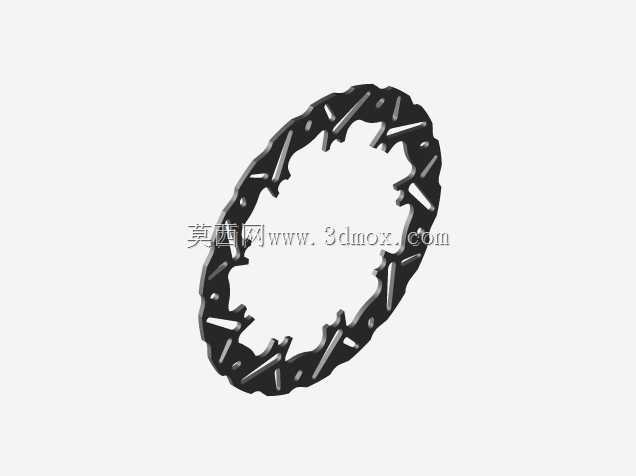

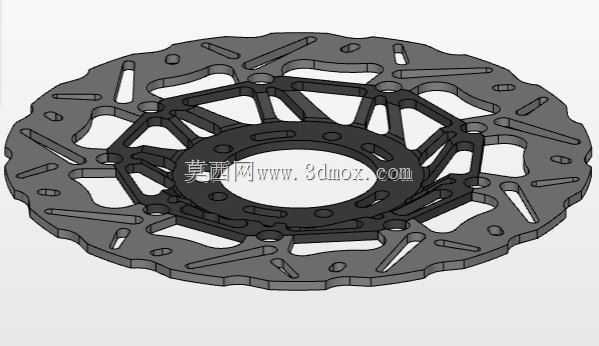

　　这款制动盘主要适配中小排量两轮摩托车的前轮碟刹系统，也可用于场地越野卡丁车的轮边制动改装，日常行驶中承担车辆减速、驻车锁止的核心功能，在频繁制动的山路、非铺装路面工况下，能稳定维持摩擦系数，避免热衰退带来的制动距离拉长问题。从结构设计来看，盘体采用内外圈分体式布局，中心安装法兰通过六处均布的螺栓孔与轮毂轴头连接，安装孔位的节圆尺寸严格匹配主流125-250cc排量摩托的前轮轮毂安装边界，中心避让孔直径足够穿过轮毂轴套，不会与轴头防尘盖、速度传感器等周边部件产生运动干涉。外圈摩擦环采用波浪形外轮廓设计，区别于传统正圆形制动盘，这种轮廓在盘体随车轮转动时，能持续切割流经轮辋的气流，配合摩擦环上开设的多组长短交错的斜向散热槽，

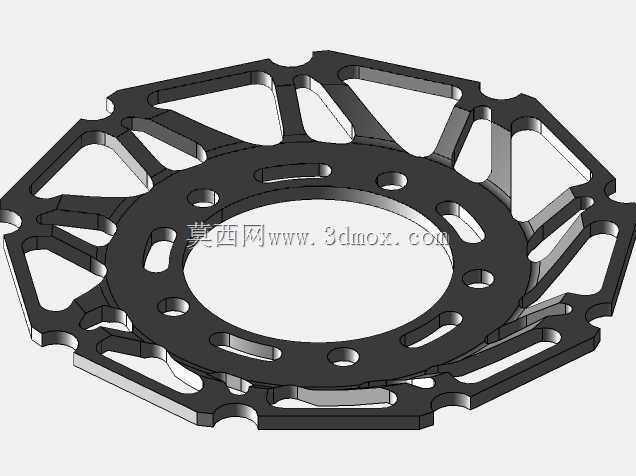

　　可快速带走刹车片摩擦产生的热量，同时斜槽还能在制动过程中刮除刹车片表面磨下的粉尘，避免粉尘在摩擦面堆积形成光滑釉层，保证摩擦接触的稳定性。连接中心法兰与外圈摩擦环的是多组辐射状分布的支撑筋，筋条采用变截面设计，靠近法兰端厚度更大，向外延伸至摩擦环处逐渐收窄，既保证了盘体整体的抗扭刚度，避免紧急制动时盘体产生过大形变导致刹车抖动，又尽可能降低了盘体的非簧载质量，减少轮边跳动对悬挂系统的冲击。摩擦环的厚度控制在常规浮动碟的标准范围内，适配市面上绝大多数对向双活塞、单活塞浮动卡钳的安装间隙，不需要额外更换卡钳支架就能完成装配，摩擦面的平面度公差控制在0.02mm以内，高速制动时不会出现方向盘抖、刹车把震手的问题。盘体上开设的多组小圆孔为应力释放孔，分布在支撑筋与摩擦环的连接位置，能分散制动时产生的集中应力，避免长期冷热交替下盘体出现裂纹，延长制动盘的使用寿命。
