自行车通风散热碟刹制动盘结构设计

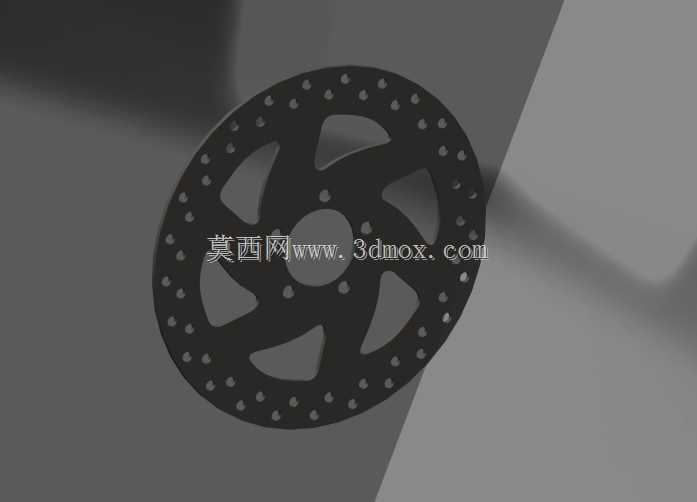

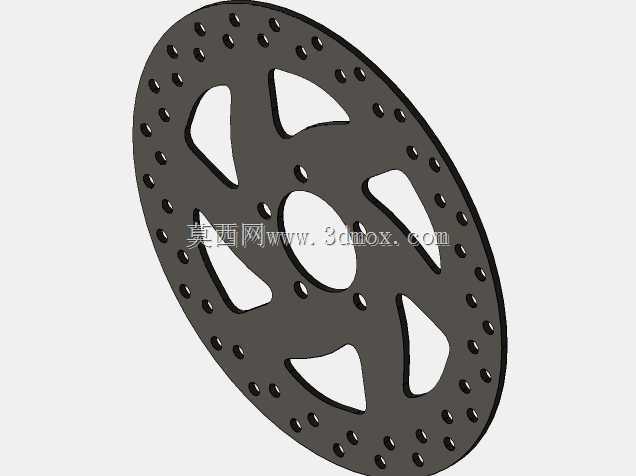

　　这款碟刹制动盘是山地车、公路车等乘用自行车制动系统的核心执行部件，安装于车轮花鼓位置，与夹器配合完成骑行过程中的减速、驻车动作，直接决定骑行过程的制动可靠性与安全冗余。从结构设计来看，盘体采用对称式辐条镂空布局，中心设置与花鼓定位台匹配的安装基准孔，周围预留标准螺栓安装位，可适配市面主流六钉锁紧规格的花鼓结构，安装时只需保证盘片与夹器来令片的平行度误差控制在合理区间，即可避免制动过程中出现蹭碟、异响等常见问题。盘体外缘环形制动区域均匀排布密集的点状散热凹坑，这类结构并非单纯的装饰设计，一方面可以在制动摩擦过程中增大散热面积，快速导出摩擦产生的高温，避免长时间连续制动导致来令片摩擦系数衰减、制动力下降的热衰退问题；

　　另一方面凹坑结构可以在制动过程中刮除来令片表面附着的磨屑、泥沙，减少硬质颗粒对制动面的异常磨损，延长盘片与来令片的更换周期。盘体中部的大尺寸辐条镂空设计，在保证整体结构强度满足制动扭矩承载要求的前提下，尽可能降低了盘体自身重量，减少车轮转动惯量，提升骑行过程中的加速响应与操控灵活性，同时镂空结构也能在雨天骑行时快速排走制动面积水，缩短湿滑路面的制动距离，避免水膜导致的制动打滑。从安装边界来看，盘片的厚度、外径尺寸均遵循通用自行车碟刹的规格标准，可直接匹配对应尺寸的夹器安装座，不需要额外调整车架或前叉的安装位，替换安装时只需核对安装孔位的节圆直径与盘片外径参数，即可完成适配。在实际骑行场景中，

　　这类散热结构碟刹盘既可以满足日常城市通勤的频繁制动需求，也能应对山地越野路段长下坡连续制动的工况，结构强度足以承受紧急制动时的峰值扭矩，不会出现盘体变形、开裂等失效问题。建模过程中对制动面的平面度、安装孔的位置度都做了参数化约束，可直接用于后续的工程图输出、数控加工编程，也可作为自行车制动系统选型匹配的参考模型，帮助结构设计人员快速完成整车制动模块的布局校验。
