变径锥形螺旋压缩弹簧结构设计

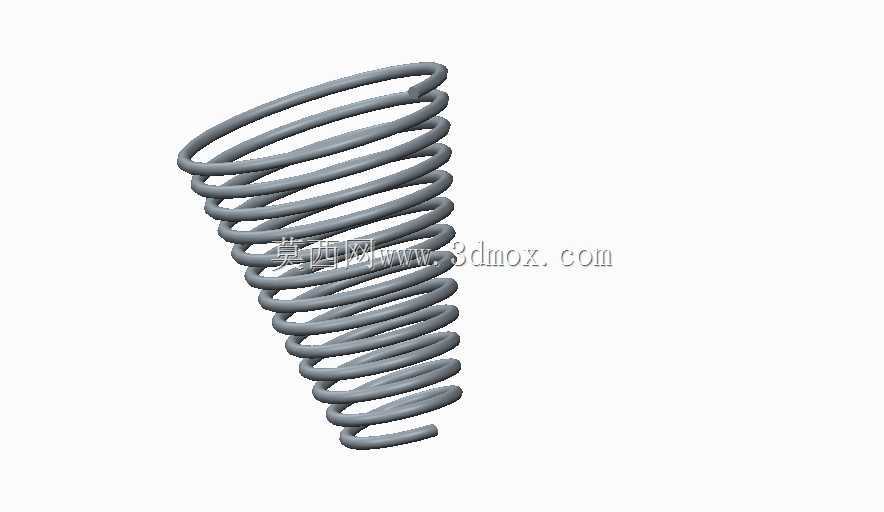

　　这类变径锥形螺旋压缩弹簧在日常工业场景里的适配性比普通圆柱弹簧更广，不少需要渐进式弹力输出、压缩后占用高度更小的工位都会优先选用这类结构。从实际使用场景来看，小到低压电器的触点复位结构、交流稳压设备的调压机构缓冲组件，大到小型振动设备的隔振支撑、轻工机械的离合压合部件，都能见到这类锥形弹簧的身影，它的核心优势在于压缩过程中刚度会随压缩量逐步变化，初始压缩阶段刚度较小，能吸收小幅高频振动，随着压缩行程加大，大圈径簧圈逐步依次叠合，刚度线性上升，能承受更大的瞬时冲击载荷，不会像普通圆柱弹簧在过载时容易出现并圈后刚性碰撞的问题。做这个结构的三维建模时，首先要明确两端的安装边界：上端小圈径端要匹配对应安装座的定位凸台尺寸，

　　下端大圈径端要贴合支撑面的沉台内径，避免工作时出现径向窜动；建模过程中要先确定螺旋线的生成逻辑，不是等直径螺旋扫掠，而是要让螺旋路径的直径从上端小端向下端大端线性递增，同时要保证每一圈簧丝的螺距均匀，还要注意两端的并圈磨平处理，两端各有四分之三圈的支撑圈是并紧磨平的，保证安装后端面和支撑面的贴合度，避免工作时出现偏载。从尺寸设计逻辑来说，簧丝直径的选取要匹配目标载荷的需求，锥形的锥度比例要控制在合理范围，避免大圈和小圈的直径差过大导致压缩时簧圈出现卡滞，自由状态下的总高度要匹配安装空间的预压行程要求，预压量通常设置为总行程的15%到20%，保证初始状态下不会出现松脱。实际选型使用时还要注意，这类弹簧的安装导向长度要足够，

　　因为锥形结构在大载荷压缩时如果没有径向导向，容易出现侧向弯曲失稳，尤其是在交变载荷的工作场景下，导向杆和弹簧内圈的间隙要控制在簧丝直径的10%左右，间隙太小容易出现摩擦磨损，间隙太大起不到导向作用。另外这类锥形弹簧相比圆柱弹簧的另一个优势是压缩并圈后的高度可以接近簧丝直径乘以总圈数，能在有限的安装高度里实现更长的工作行程，很多空间受限的缓冲工位都会用它替代普通圆柱弹簧，建模时还要注意簧丝之间的间隙在自由状态下要均匀，避免工作时出现相邻簧圈提前接触导致刚度突变不符合设计要求。
