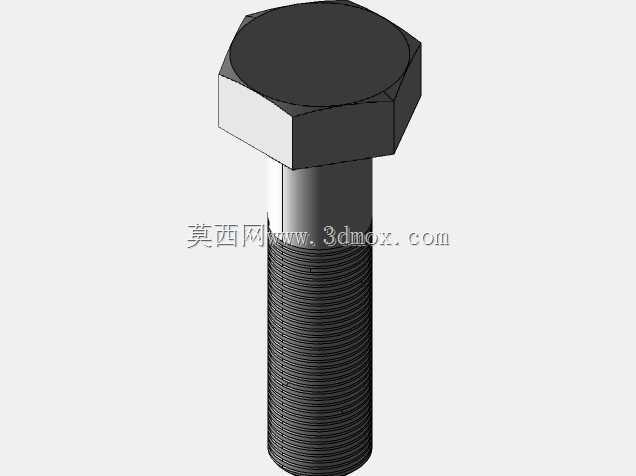

外六角全螺纹紧固螺栓结构设计

　　在交流稳压设备的柜体装配、内部元器件固定场景中，这类外六角全螺纹螺栓是应用频次极高的紧固连接件，承担着结构件连接、元器件定位、抗振防松的核心作用。不同于部分螺纹段的六角螺栓，全螺纹结构的设计可以适配更宽泛的被连接件总厚度范围，不需要提前严格核算光杆段长度与叠层厚度的匹配关系，在现场装配、维修替换时的适配性更强，尤其适合稳压设备内部不同厚度的钣金支架、绝缘安装板、铁芯固定架的叠层连接场景。从结构设计逻辑来看，螺栓头部采用标准外六角构型，能够适配普通开口扳手、套筒、梅花扳手等多种通用紧固工具，作业时的受力接触面大，施加额定扭矩时不容易出现打滑、棱角崩损的问题，适合车间批量装配以及后期运维的快速拆装需求。螺纹部分采用标准公制三角螺纹构型，

　　牙型角60度，具备良好的自锁性能，配合平垫、弹垫使用时，能够满足交流稳压器运行时的轻度振动工况需求，避免长期运行后出现连接松脱、元器件移位的问题。从安装边界来看，这类螺栓的头部对边尺寸、头部高度都严格遵循通用紧固件的尺寸规范，设计安装孔位时，只需要按照螺纹公称直径预留对应公差的通孔，同时预留出扳手作业的空间即可，不需要针对头部做特殊的沉孔适配，能够降低钣金件、结构件的加工复杂度。在稳压器的实际装配中，这类螺栓常被用于固定变压器铁芯的安装支架、功率模块的散热底座、柜体门板的合页连接、进出线端子的固定座等位置，不同位置的选型只需要调整公称直径与螺杆长度，头部的安装尺寸逻辑保持统一，能够减少装配时的工具更换频次，提升整体装配效率。

　　建模过程中，螺纹部分采用参数化特征构建，可以快速调整螺距、螺杆长度、头部尺寸等参数，快速衍生出不同规格的同系列螺栓模型，方便在整套设备的设计过程中直接调用，不需要重复建模。需要注意的是，全螺纹结构的螺栓在连接厚度较大的叠层件时，要确保螺纹啮合长度满足受力要求，避免出现螺纹滑牙、连接强度不足的问题，同时在靠近头部的位置如果有绝缘需求，要配套绝缘套管使用，避免螺栓导通不同电位的结构件引发电气故障。
