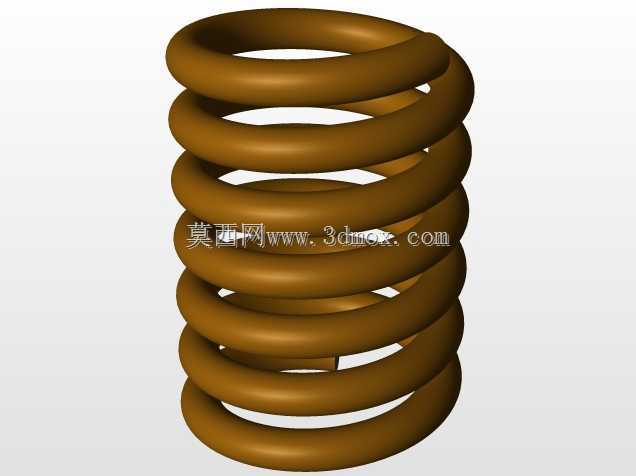

多场景适配圆柱螺旋压缩弹簧结构

　　在各类机电设备、工装夹具、五金构件的结构设计中，圆柱螺旋压缩弹簧是出镜率极高的弹性储能元件，小到低压电器的触点复位结构，大到重型设备的缓冲减震模组，都能见到这类零件的身影。做这类弹簧的三维建模时，首先要明确实际工况的载荷边界：如果是用在交流稳压器的调压机构复位场景，需要匹配动触头的行程范围，弹簧的自由高度要预留足够的压缩余量，避免压并时机构卡滞；如果是用在小型工装的快压结构上，就要校核弹簧刚度，保证压紧力足够同时不会因为弹力过大导致操作费力。

　　建模过程中要注意几个核心尺寸的把控：首先是弹簧中径，这个参数直接决定了弹簧能否顺利套在配套的导向轴上，或是装入对应的安装沉孔内，通常要和导向件预留0.2-0.5mm的间隙，避免工作过程中出现卡涩磨损；其次是有效圈数，支撑圈的设置要匹配两端的安装接触面，两端磨平的支撑圈能保证弹簧受压时不会出现偏斜，让弹力始终沿轴向传递，避免侧向分力磨损相邻构件。节距的选择要结合刚度要求计算，不能只看外观随意绘制，节距过大容易导致弹簧失稳弯折，节距过小则会让压缩行程不足，达不到设计要求的形变量。

　　从实际应用的角度看，这类等节距圆柱螺旋弹簧的适用场景覆盖极广：在电气设备里可以做触点复位、机构缓冲，在通用机械里可以做减震支撑、载荷缓冲，在五金构件里可以做复位顶出、预紧施压。建模时还要考虑弹簧的端部结构，不同的安装场景对应不同的端部形式，比如需要嵌入安装槽的场景可以选端部并紧不磨平的结构，需要平面贴合的场景就要做端部磨平处理，保证安装后弹簧的垂直度符合装配要求。另外要注意弹簧的线径选择，线径直接和弹簧的承载能力挂钩，线径过细会导致长期受压后出现塑性变形，弹力衰减失效，线径过粗则会让刚度过大，无法实现设计需要的缓冲或复位效果。

　　做这类零件的三维建模时，不需要过度追求渲染效果，核心是把各个装配相关的尺寸做准确：两端的安装接触面平整度、弹簧的自由高度、压并高度、中径尺寸都要和实际选型参数一致，这样后续做整机装配时才能直接调用，不会出现装配干涉、行程不匹配的问题，也能为后续的工程图导出、力学仿真提供准确的模型基础。
