高压吹扫工况用罗茨鼓风设备结构设计

　　在工业现场的高压吹扫、正压气力输送等工况中，罗茨鼓风机是应用极为广泛的容积式送风设备，本次呈现的结构模型完整还原了这类设备的核心传动与腔体配合逻辑。从实际应用场景来看，这类设备常被布置在生产线的吹扫工位，用于冲压件加工后表面残屑的高压吹除、粮食输送线的物料正压推送、污水处理环节的曝气供氧，以及化工粉体输送过程中的气源供给，其输出风压稳定、风量随转速线性可调的特性，能够很好适配需要持续高压送风且流速分布均匀的生产环节。

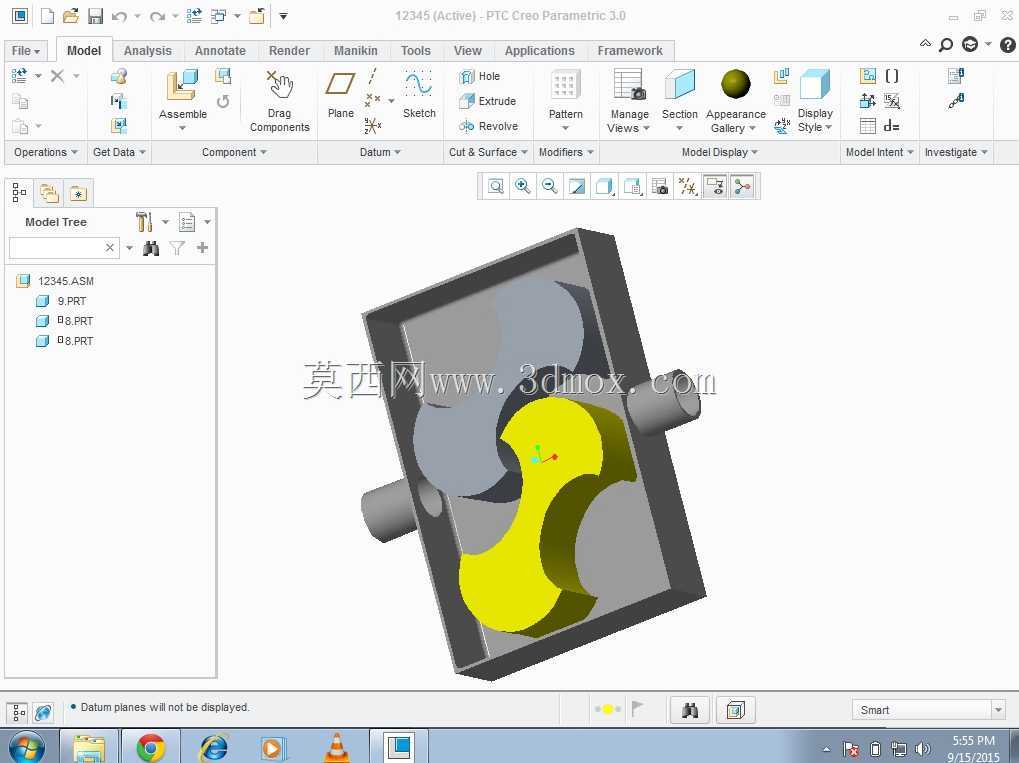

　　从结构设计思路来看，模型完整呈现了机壳内部的双叶型转子配合关系，两个转子通过同步齿轮保持固定相位差，运转过程中转子之间、转子与机壳内壁之间始终保持极小的均匀间隙，既避免运转过程中的接触磨损，又能最大限度减少腔体内部的气体泄漏，保证容积效率。机壳采用两端进排气的流道设计，气流从进气口进入腔体后，随着转子的旋转被封闭在转子与机壳形成的密闭腔室中，随转子转动被推送至排气侧，实现无内压缩的强制送风，这一结构特性也决定了这类设备相比离心风机，在高压工况下不会出现风量大幅衰减的问题。

　　在安装边界与尺寸适配层面，这类设备的安装基础需要预留足够的检修空间，尤其是两端轴承座与同步齿轮箱的侧方，要预留出轴承更换、齿轮间隙调整的操作空间；进出气口的法兰连接尺寸需要匹配现场送风管道的通径，避免通径突变造成的沿程压力损失；设备底座的安装孔位需要做水平校准，保证转子轴系的同轴度偏差在允许范围内，避免长期运转出现轴封磨损、转子偏磨的问题。模型中呈现的转子型线采用圆弧渐开线组合设计，相比传统的直叶型线，运转过程中的气流脉动更小，能够有效降低设备运行时的振动与气动噪音，适配车间内近距离布置的工况需求。

　　从功能特性来看，这类设备的送风过程不含油，因为转子腔内部不需要润滑油参与润滑，轴承与齿轮的润滑腔与送风腔体通过密封件完全隔离，能够输出洁净的高压空气，适合对气源洁净度有要求的食品加工、电子元件吹扫等场景。在结构建模过程中，需要重点关注转子之间的间隙配合值、转子与端盖之间的轴向间隙值，这些参数直接决定设备的运行效率与使用寿命，间隙过大会造成内泄漏增加、输出风压不足，间隙过小则会在热态运转时出现转子膨胀卡滞的故障。
