蒸汽阀门配套偏心滑轮结构设计

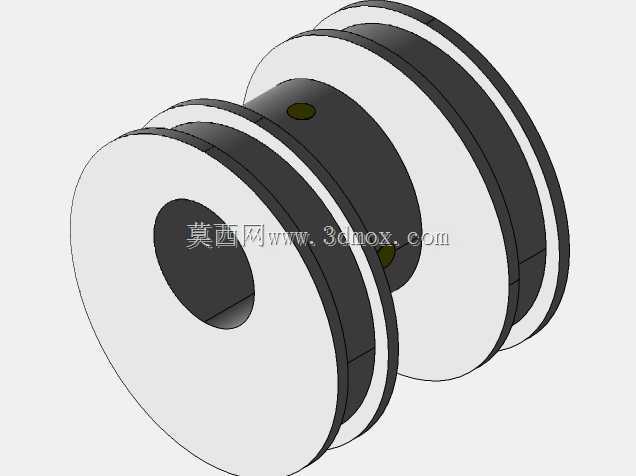

　　这类偏心滑轮主要应用在蒸汽动力类设备的配气机构中，核心作用是通过自身偏心结构的转动，配合连杆组件实现进排气阀门的定时启闭，是老式蒸汽机、小型蒸汽动力装置里控制气路通断的关键传动零件。从结构上看，该零件采用双轮缘带槽设计，轮槽用于匹配导向钢带或连杆销的运动轨迹，避免传动过程中出现侧向滑脱，中间的轴孔为花键结构，可直接与驱动轴配合传递扭矩，无需额外的键连接固定，装配时能保证周向定位精度，减少传动间隙带来的阀门启闭 timing 偏差。设计过程中，偏心距的取值是核心参数，需要匹配对应阀门的升程要求，偏心距过大则会导致阀门开启行程超出设计阈值，撞击阀座造成密封面损伤，偏心距过小则会使得阀门通流面积不足，蒸汽进气量不够导致设备输出功率不足。

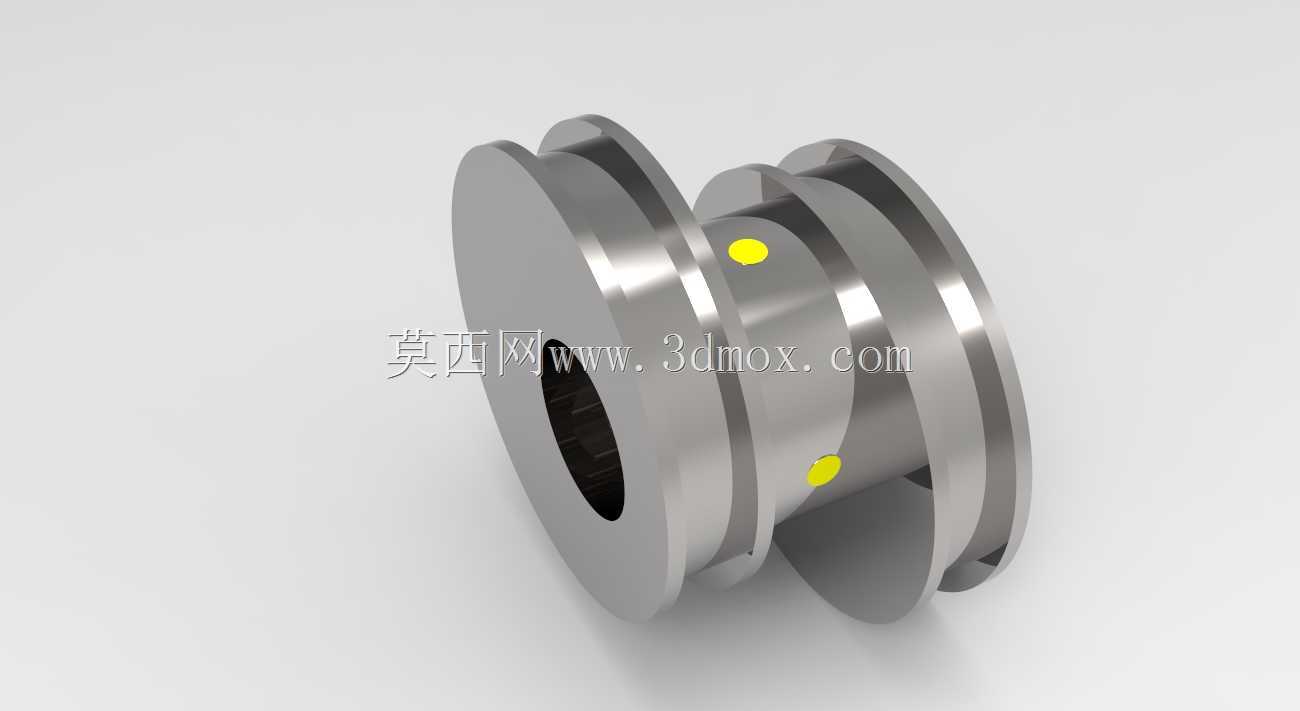

　　零件上的两个黄色标记点是装配对位标识，用于和曲轴、偏心轮组件的对应标记对齐，保证组装时各部件的相位角度符合设计要求，避免出现气阀开闭时序错乱，导致设备反转或者动力输出中断的问题。从安装边界来看，该滑轮的轴向宽度需要匹配安装腔的内部空间，轮缘外径要保证转动时不会和腔体内壁、相邻的连杆部件发生运动干涉，轴孔的花键参数需要和配套驱动轴的花键规格完全一致，保证配合公差在过渡配合区间，既不会出现装配过紧导致安装困难，也不会因为间隙过大出现传动旷量。实际工况下，这类零件长期在有蒸汽冷凝水、温度波动的环境下工作，轮槽表面需要具备足够的耐磨性能，转动过程中要保证偏心转动的顺滑度，不能出现卡滞，否则会直接导致阀门开闭动作失效，

　　影响整套蒸汽动力系统的运行稳定性。在做结构建模时，需要重点校核偏心转动过程中，滑轮外轮廓的运动包络范围，确认和周边部件的最小安全间隙，同时要验算花键连接部位的剪切强度，保证在传递额定扭矩时不会出现键齿断裂的情况，轮缘的厚度也要满足侧向受力的强度要求，避免长期受侧向力出现轮缘变形。
