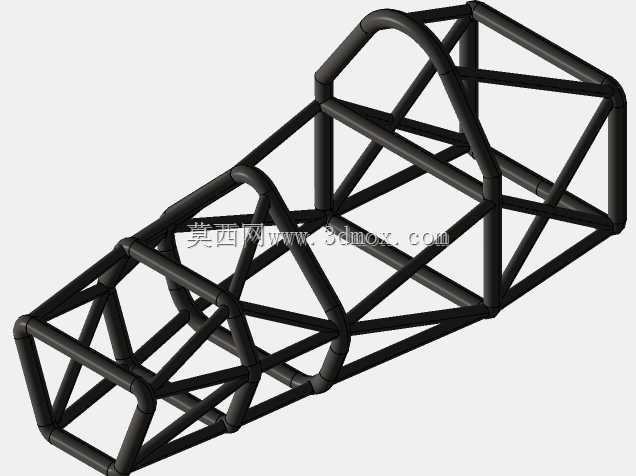

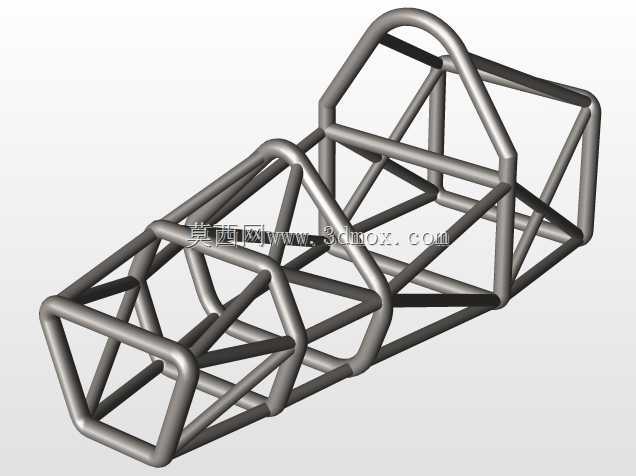

钢管桁架式赛车防滚安全防护架结构

　　该防护架为钢管空间桁架结构，核心应用场景为场地竞速、越野拉力等赛事车辆的乘员舱安全防护，是赛车改装、赛事合规改装环节中不可或缺的核心安全部件，直接决定车辆翻滚、碰撞工况下的乘员生存空间完整性。从实际用途来看，其核心作用是在车辆发生翻滚、侧向撞击、顶部承压时，通过自身桁架结构的形变吸能与刚性支撑，避免乘员舱发生侵入性溃缩，为舱内驾乘人员预留足够的安全生存空间，同时可作为安全带、赛车座椅、灭火系统等安全部件的安装承载基体，将多点式安全带的固定载荷均匀分散至整个架体，避免单点受力失效。设计思路上整体采用等径无缝钢管弯折拼接成型，主环、前环、侧边防撞斜撑、顶部斜向支撑、后部斜撑的排布完全遵循力学载荷传递路径，主支撑环采用大曲率圆弧过渡，

　　避免直角弯折带来的应力集中问题，所有斜向撑杆均沿碰撞力的传递方向布置，将正面撞击、侧面撞击、顶部压溃的载荷快速拆分至架体各个节点，避免单根杆件过载断裂。节点位置均采用相贯线切口处理，保证钢管之间贴合紧密，后续焊接时可实现全周满焊，避免虚焊、未焊透带来的节点强度不足问题，相邻杆件之间的夹角均控制在30度以上，避免小角度节点的应力集中隐患。从安装边界来看，架体底部的四个安装支点分别对应车辆底盘主纵梁的加强位置，安装时需在底盘纵梁位置焊接加强衬板，通过螺栓连接或满焊方式将架体与底盘刚性连为一体，保证整个防护架与车身形成统一的受力整体；架体内部空间需匹配赛车座椅的安装位置，预留出驾乘人员佩戴头盔后的头部安全间隙，

　　侧边防撞杆的高度需对应驾乘人员的肩部、胸部位置，保证侧向撞击时可第一时间承接撞击载荷，顶部支撑结构需高出头盔顶部至少100mm，满足翻滚时的顶部溃缩余量要求。整体结构无多余冗余杆件，在保证结构强度满足赛事安全标准的前提下尽可能控制整体重量，避免额外增加车辆前部配重影响整车轴荷分配，所有杆件的排布均避开了方向盘、换挡机构、踏板组的操作空间，不会对驾乘人员的操作造成干涉，同时预留了仪表台、防滚架护垫、安全网的安装位置，可直接适配多数入门级竞速赛车、巴吉赛车的改装需求，结构的管件规格、撑杆排布可根据不同赛事的安全规则做对应调整，具备较强的改装适配性。
