定制尺寸金属气割喷嘴结构设计

　　在金属热切割作业场景里，气割喷嘴是直接决定切割面质量、燃气利用率与作业安全的核心易耗配件，这套结构完全围绕实际切割工况的尺寸需求做了针对性适配，没有沿用通用标准件的固定参数，所有结构细节都对应现场作业的实际痛点做了调整。从实际使用场景来看，这类喷嘴主要适配手工割炬与半自动火焰切割机的割枪前端，承担混合燃气与高压氧气的导流、喷射作用，作业时预热火焰会从喷嘴前端的环形孔隙喷出，将待切割金属预热至燃点后，中心孔喷出的高压纯氧会使金属剧烈燃烧，同时借助高速气流把熔渣吹除，形成连续的切缝，整个过程中喷嘴的结构精度直接影响火焰形态、气流集中度，哪怕是0.1毫米的孔位偏差，都可能导致火焰偏斜、切缝挂渣、切割面垂直度不足的问题。

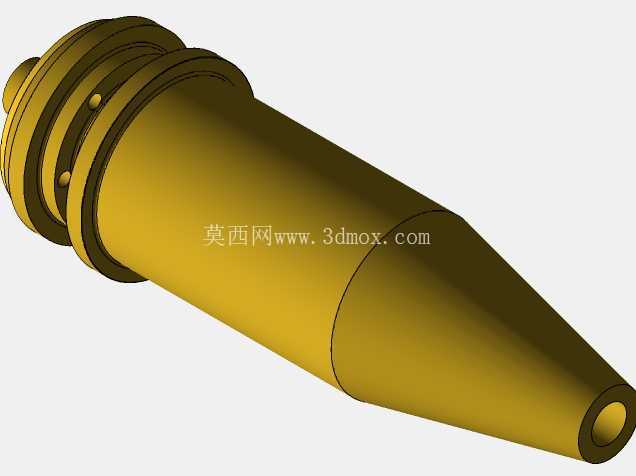

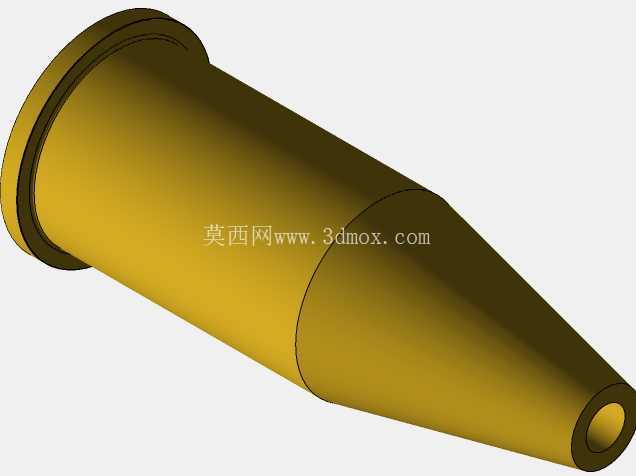

　　设计这套喷嘴时，首先考虑的是安装边界的匹配性，尾部的连接段完全对应常用割炬的接头螺纹规格与密封面尺寸，安装时不需要额外加工转接头，直接拧紧即可保证密封性能，避免作业过程中出现燃气泄漏的风险。整体外形采用锥状流线型设计，从尾部的安装基座向前端喷口逐步收窄，这种结构一方面能减少喷嘴靠近高温切割区域时的热辐射受热面积，降低长时间作业下喷嘴过热回火的概率，另一方面锥形外壁不会遮挡操作人员观察切缝的视线，在手工切割异形轮廓、曲线切口时，操作人员可以清晰对准划线位置，保证切割路径的精度。

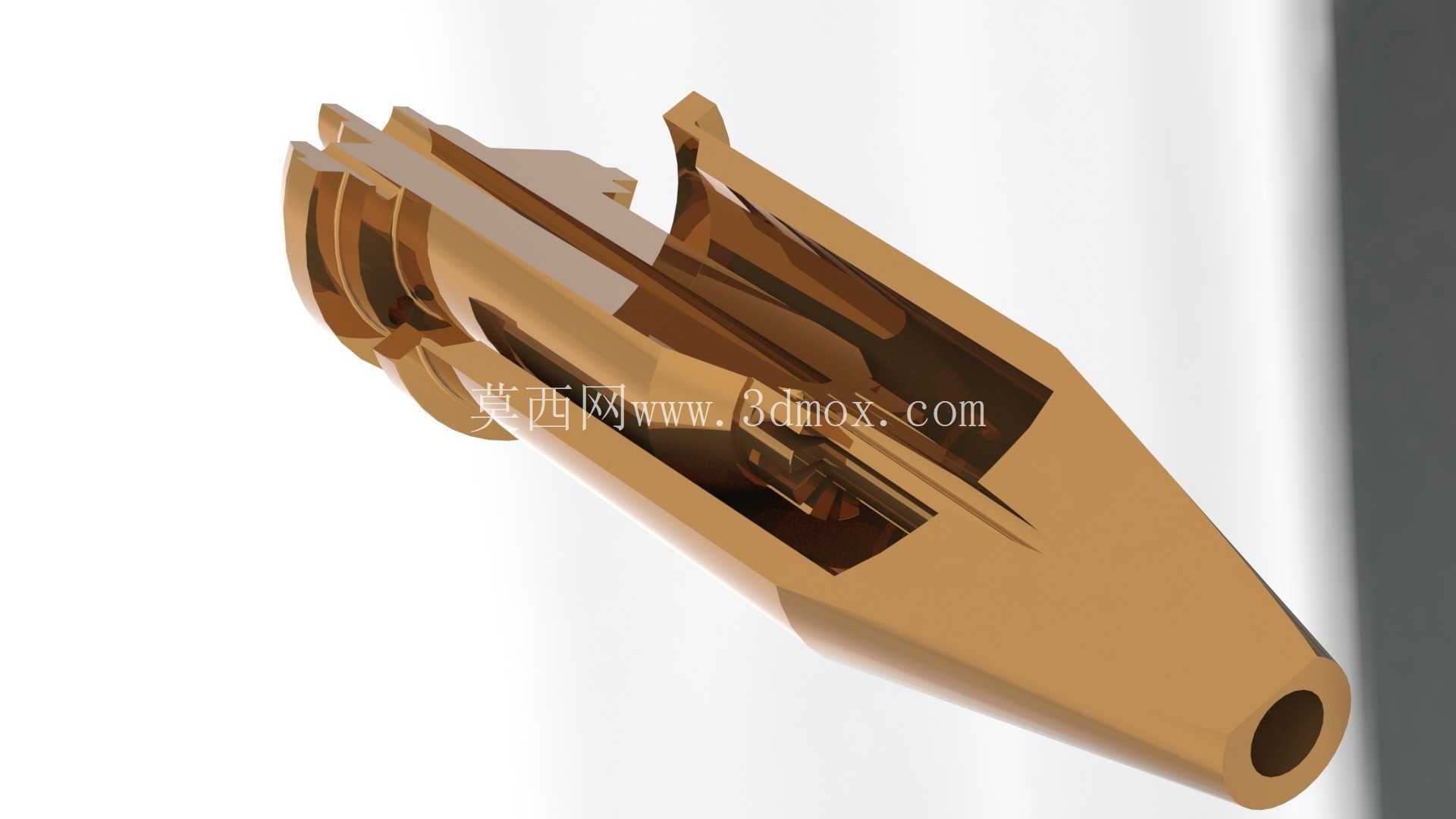

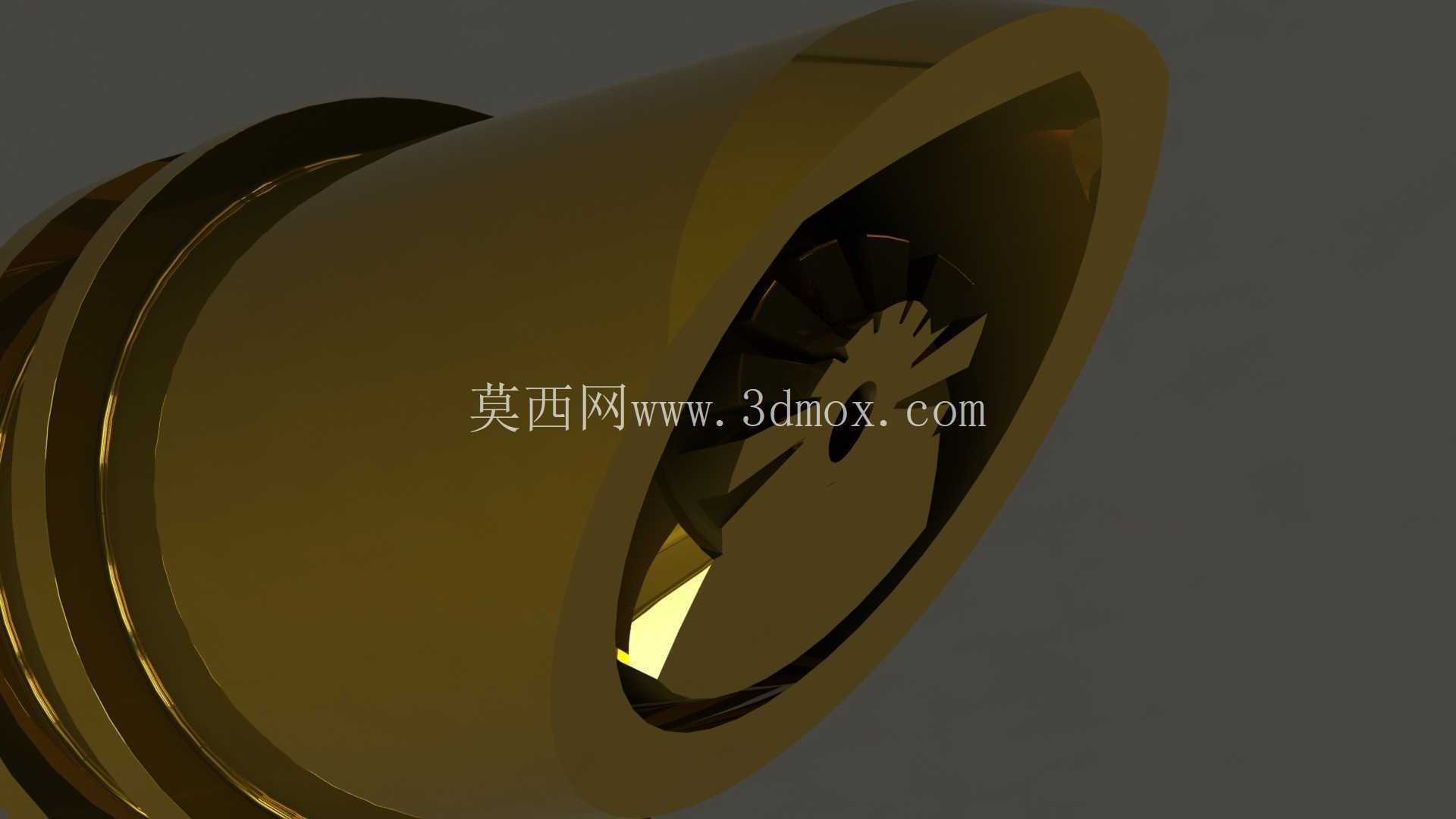

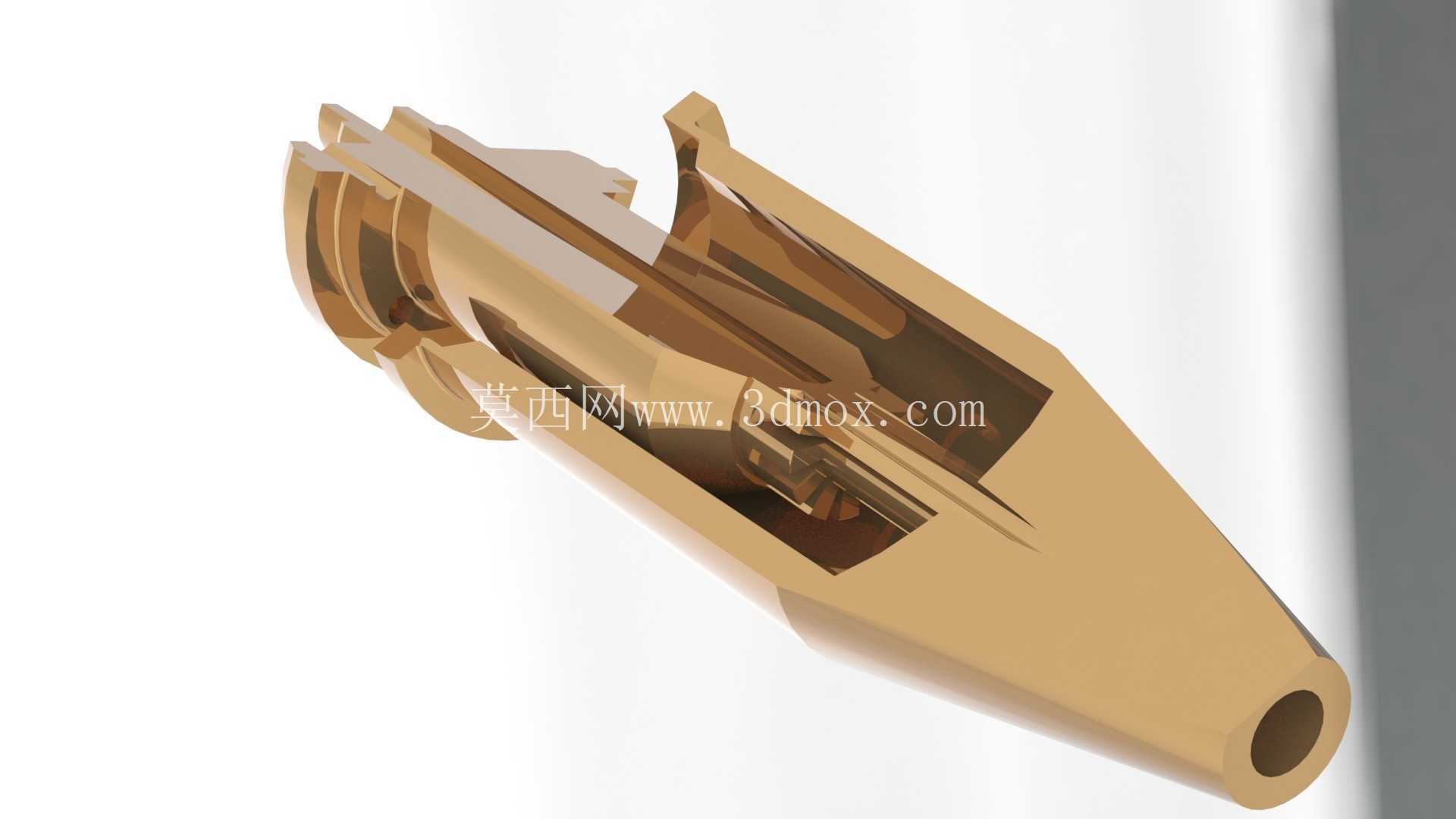

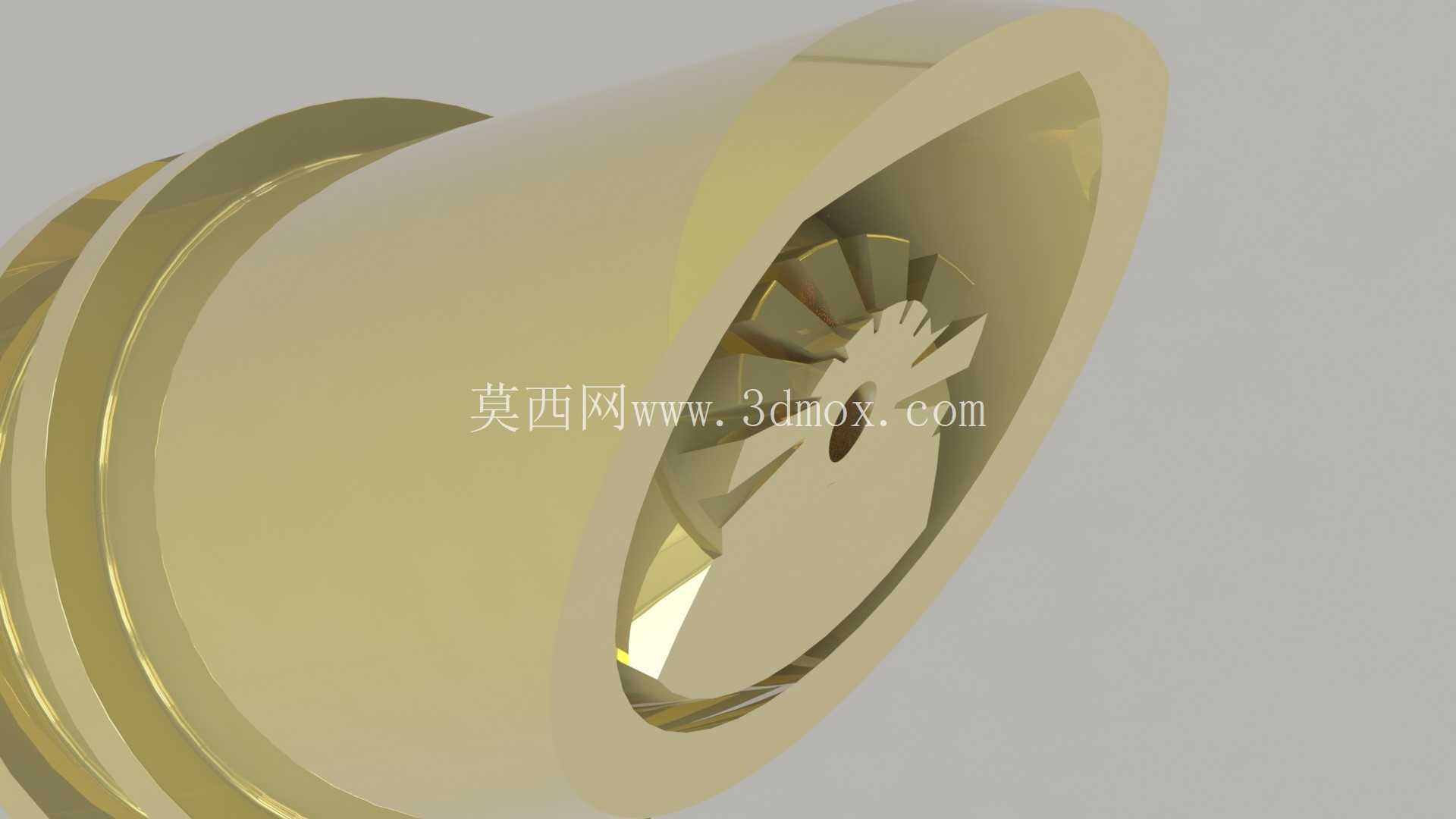

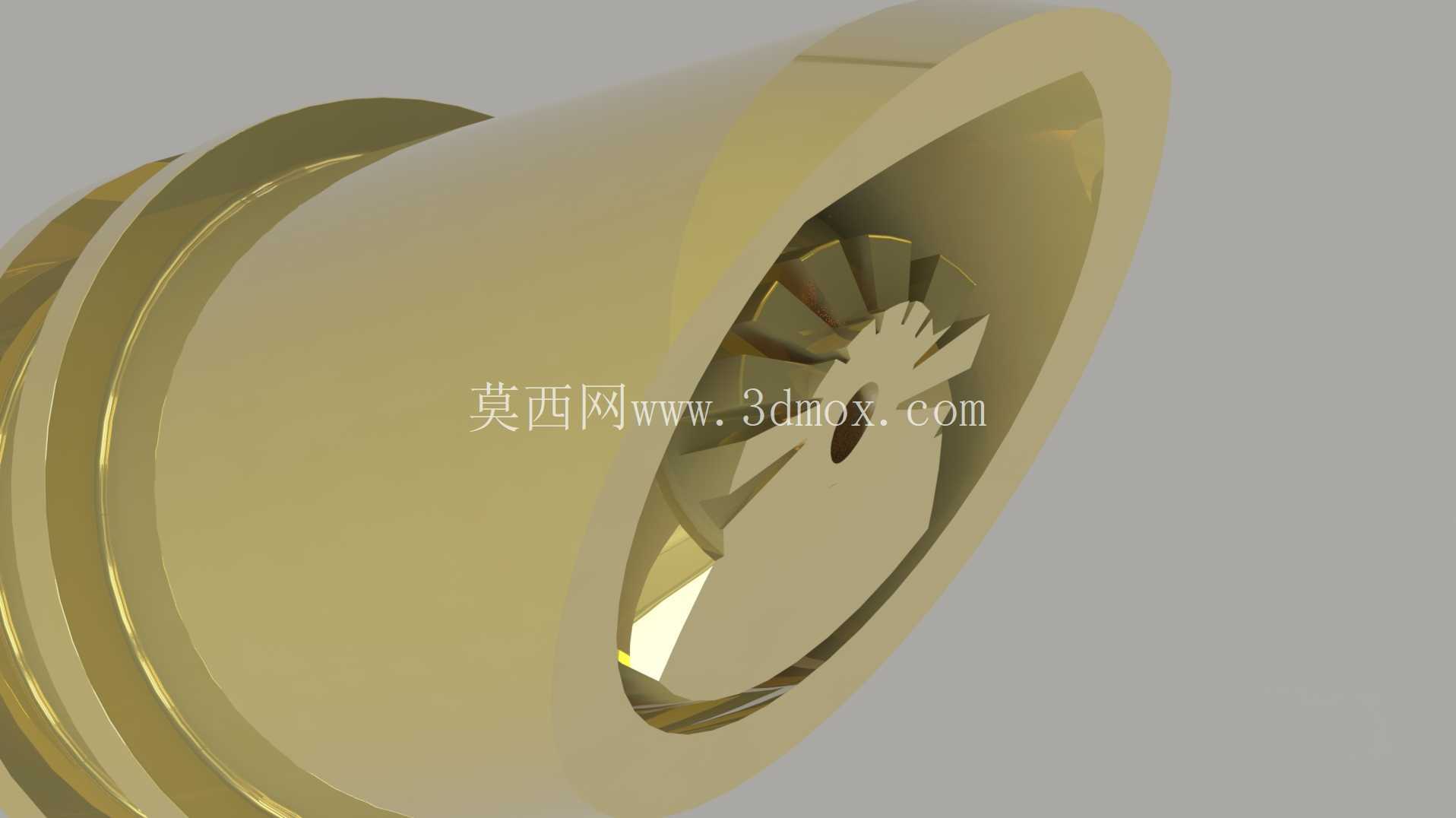

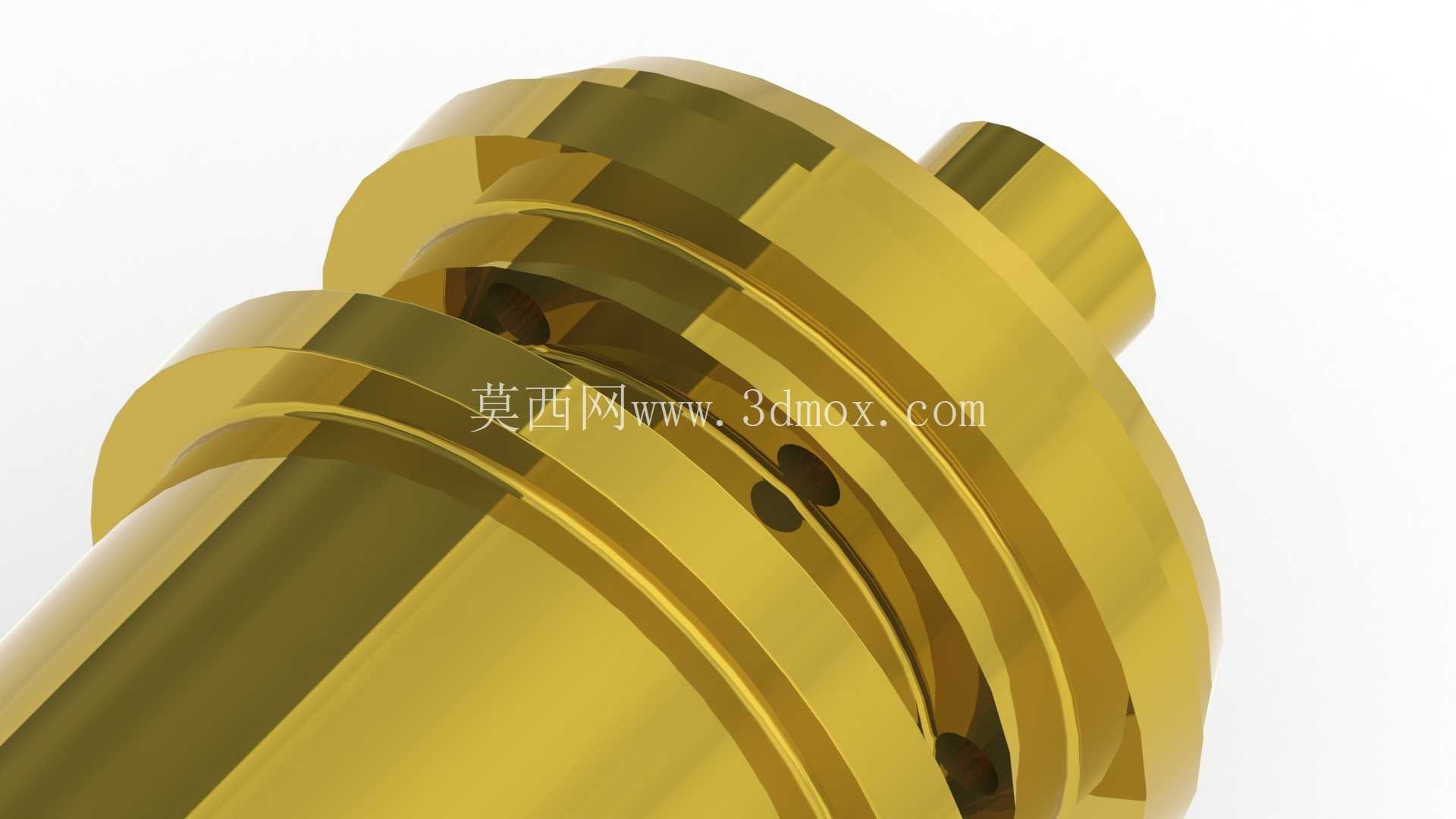

　　喷嘴的内部流道做了分段式设计，尾部的进气段首先对混合燃气做稳流处理，避免气流紊流导致的火焰跳动，中段的过渡腔将气流均匀分配到预热焰的各个出气孔，保证环形预热火焰的周向温度均匀，不会出现某一侧温度偏低导致预热时间过长、某一侧温度过高烧损切口边缘的问题；中心的切割氧通道采用拉瓦尔孔型设计，能让高压氧气在喷出时形成稳定的超音速射流，射流的边界清晰、核心段长度足够，在切割较厚碳钢板材时，氧气流可以穿透整个板材厚度，保证切口下沿不会出现未切透、熔渣粘连的问题。喷嘴基座位置设计了多个定位凸台与安装孔，既可以在割炬前端实现周向定位，保证喷口与割炬的同轴度，也能增加基座部分的结构强度，避免安装拧紧时受力变形导致内部流道错位。

　　从实际作业的适配性来看，这套尺寸定制的喷嘴可以覆盖常用厚度区间的碳钢、低合金钢材切割需求，不管是现场的零星下料、构件坡口加工，还是半自动切割设备的批量板材切割，都能保持稳定的工作状态。喷嘴的外壁厚度做了针对性加强，尤其是靠近前端喷口的位置，能抵御切割过程中飞溅的高温熔渣冲刷，减少喷口被熔渣堵塞、烧蚀变形的概率，延长配件的单次使用寿命，减少作业过程中频繁更换喷嘴的停机时间。设计时也考虑了日常维护的便利性，喷嘴的外表面没有复杂的凹槽、死角结构，作业后沾附的熔渣、氧化皮可以用通针、专用清理工具快速清理，不需要复杂的拆解维护，适配车间现场的粗放作业环境。

　　不同于通用标准喷嘴的统一参数，这套结构在设计时针对实际使用中常见的回火隐患做了优化，内部流道的截面变化平缓，没有急剧的截面收缩或扩张区域，能减少气流在内部形成涡流的概率，降低回火发生的可能性；同时喷嘴的整体长度经过测算，既保证前端喷口与割炬本体之间有足够的安全距离，减少高温向割炬本体传导，也不会因为长度过长导致气流在流道内压力损失过大，影响切割氧气的射流刚度。在安装尺寸的边界控制上，尾部连接段的同轴度公差控制在0.02毫米以内，安装后喷口中心与割炬轴线的偏差不超过0.05毫米，保证切割氧射流与割炬保持同轴，避免切割过程中出现切缝倾斜、切口断面粗糙度超标的问题。
