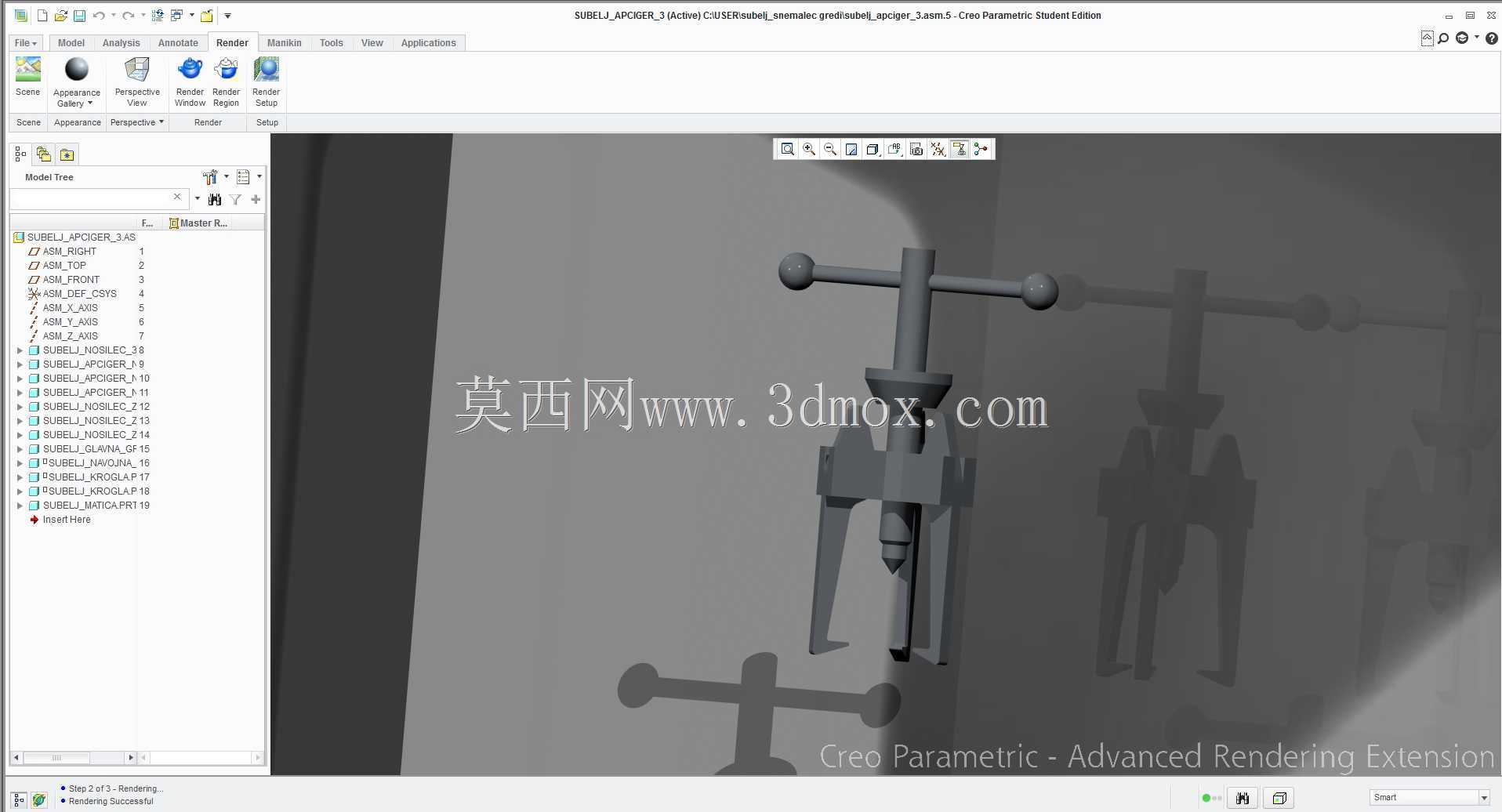

手动T型柄两爪轴承拆卸拉马结构

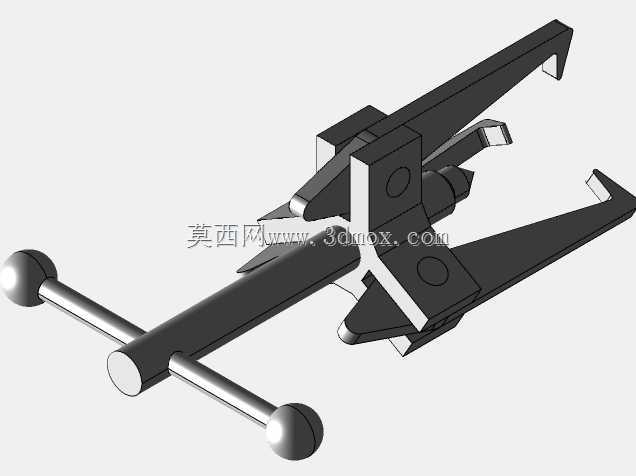

　　在设备运维、机械装配的现场场景里，过盈配合轴承的拆卸一直是高频且容易损伤配合面的作业环节，这款手动T型柄两爪轴承拆卸结构，正是针对小规格深沟球轴承、圆锥滚子轴承的内圈拆卸需求设计的专用工装。日常作业中，很多小型传动箱、电机端盖、泵体内部的轴承安装位置空间狭窄，三爪拉马往往因为卡爪张开尺寸受限、整体体积偏大无法伸入作业位置，这款两爪结构的拆卸工具刚好适配这类窄空间作业场景，卡爪可以直接勾住轴承内圈的下端面，不会因为卡爪厚度过大卡入不到位，也不会在施力过程中滑脱刮伤轴承外圈或者安装座孔。从结构设计逻辑来看，顶部的T型旋转手柄采用了等长力臂设计，操作人员双手握持两端球头施力时，扭矩传递更均匀，不会出现单侧偏载导致的顶杆歪斜问题；

　　中间的传动螺杆采用梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙型强度更高，承载轴向力的能力更强，反复旋压施力也不容易出现滑牙、螺纹变形的问题，顶杆的端部做了圆弧过渡处理，顶在轴端中心孔的时候可以自动对中，不会因为顶偏导致轴端被顶出凹坑，也能保证整个拆卸过程中拉力始终沿着轴的轴向方向，避免轴承内圈因为偏载出现卡滞、崩裂的情况。两侧的卡爪采用了铰接式连接结构，可以根据轴承的外径尺寸调整张开角度，适配一定尺寸范围内的轴承拆卸需求，不需要针对每一个规格的轴承单独制作拆卸工装，卡爪的勾持端面做了加厚处理，并且加工有防滑齿纹，勾住轴承内圈端面时接触面积足够，施力过程中不会因为应力集中压溃轴承内圈的倒角边缘，也不会出现滑脱的风险。

　　从安装边界尺寸来看，这款拆卸工具的整体收拢直径最小可以适配内径10mm左右的小型轴承，最大张开尺寸可以覆盖外径60mm以内的轴承拆卸需求，整体高度在收拢状态下不超过150mm，即使是安装在腔体内部、距离端面深度不超过100mm的轴承，也可以顺利伸入完成拆卸作业，不需要额外拆解周边的其他零部件，能大幅缩短现场维修的作业时间。实际使用过程中，只需要先将两个卡爪对称勾住轴承内圈的下端面，旋转顶部T型手柄让顶杆顶住轴的中心孔，持续均匀施力旋转手柄，就可以平稳将轴承从轴颈上拉出，整个过程不需要敲击，不会对轴的配合面、轴承安装座造成冲击损伤，相比传统的敲撬拆卸方式，能大幅降低零部件的报废率，也能避免敲击过程中出现的操作安全风险。

　　卡爪与主体连接的位置做了限位结构，调整张开角度时不会出现卡爪脱落的问题，整体结构没有复杂的零部件，日常维护只需要定期在螺纹位置涂抹少量润滑脂，就可以保证长期使用的操作顺畅度，不管是生产车间的设备维修班组，还是售后上门运维的技术人员，都可以快速上手操作，不需要额外的操作培训。
