推力型轴向滚动轴承结构三维设计

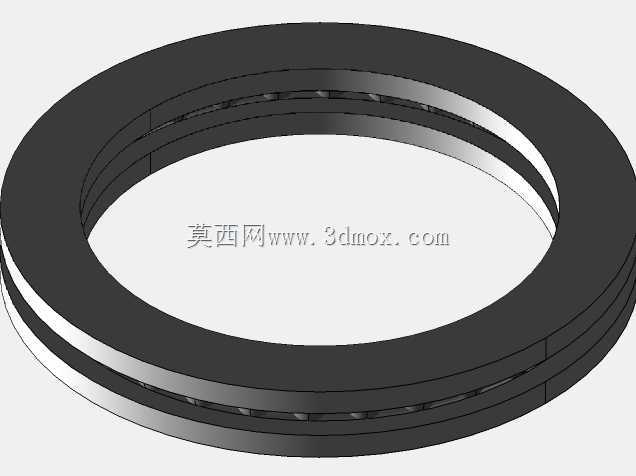

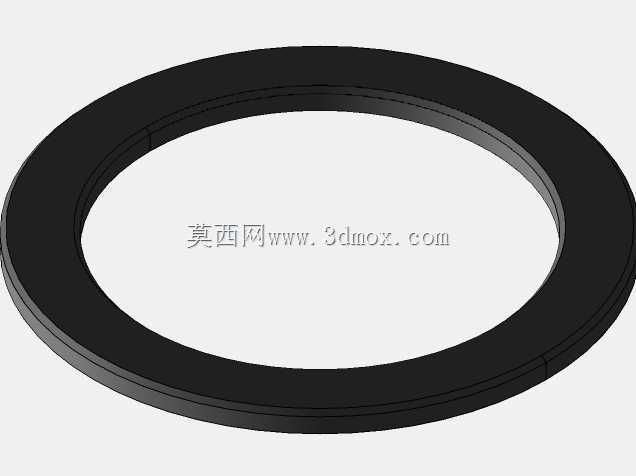

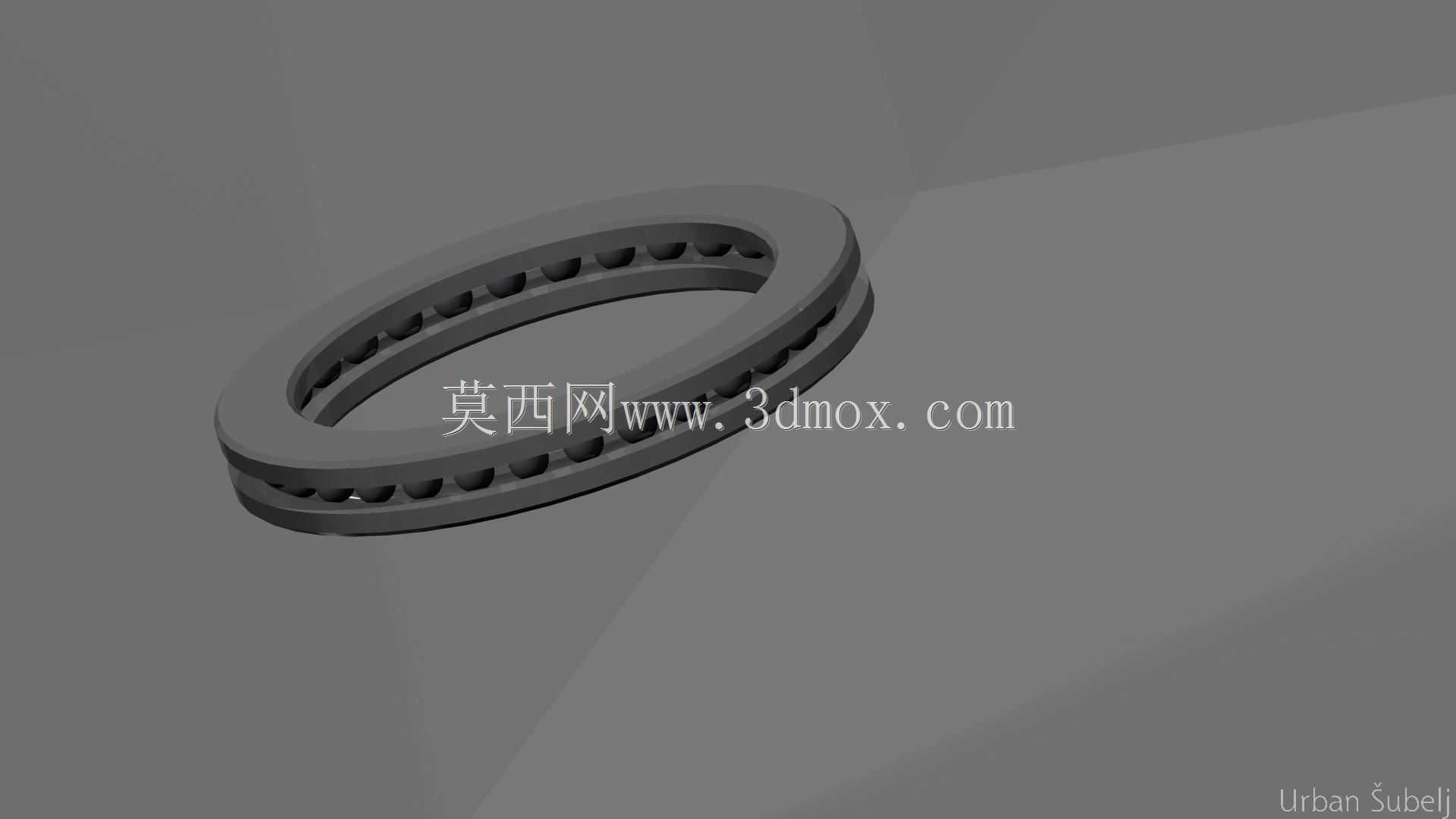

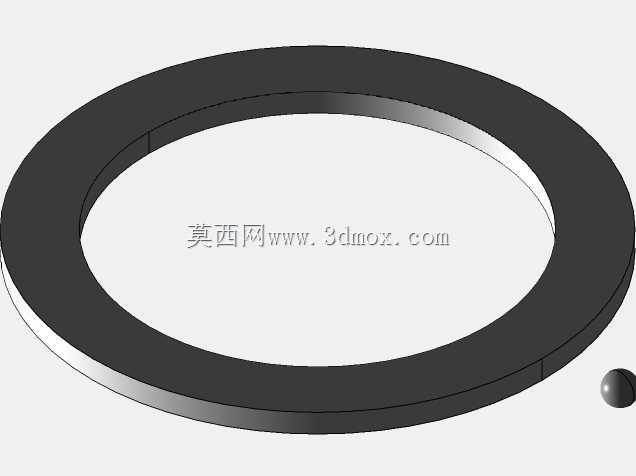

在流体控制类阀块的配套传动结构中，轴向载荷的承载与卸荷一直是影响阀组动作寿命的核心环节，这款轴向轴承的设计，正是针对阀块内部阀杆往复动作、启闭过程中产生的单向轴向推力做的支承适配。不同于常规径向轴承侧重抵消轴系径向跳动的设计逻辑，这款轴承从一开始就围绕纯轴向载荷的均匀承载做结构排布，整套轴承采用双滚道圈夹装滚动体的经典推力轴承构型，上下两个平行的环形滚道圈分别对应两个相对运动的结合面，中间排布的圆柱滚动体沿圆周方向均匀嵌装在保持架的定位槽内，确保每一颗滚动体在承受轴向压力时都能同步参与受力，避免局部应力集中导致的滚道压痕、滚动体碎裂问题。

从实际安装适配的角度看，这款轴承的外形采用等厚环形结构，内外径尺寸严格匹配阀块内部阀杆的安装轴径与阀腔的内嵌安装槽边界，安装时不需要额外做径向定位结构，依靠滚道圈的内外圆柱面就能完成与安装位的间隙配合，轴向定位则依靠阀块内部的台阶面与压盖实现，不需要额外设计锁紧结构，大幅简化了阀块组件的装配工序。设计过程中特意将滚动体的排布间距做了优化，既保证足够的承载接触点数量，又预留了充足的润滑脂存储间隙，在阀块长期处于静态承压、低频动作的工况下，存储在滚动体间隙内的润滑脂可以缓慢释放，在滚道与滚动体之间形成稳定的油膜，避免金属直接接触造成的干磨损耗。

不同于重载设备用的大型推力轴承，这款适配阀块的轴向轴承整体厚度做了薄型化处理，能够适配阀块内部紧凑的安装空间，不会因为增设轴承支承而额外增加阀块的整体轴向尺寸，滚道圈的端面加工精度控制在较高的平面度等级，确保安装后两个结合面完全平行，避免轴承在承受轴向力时出现偏载，导致滚动体受力不均引发的早期磨损。在功能特性上，这款轴承只能承受单向的轴向载荷，无法抵消径向方向的受力，因此在阀组结构设计时，需要配套径向滑动轴承或者轴套来承担阀杆的径向定位作用，两者配合使用才能同时满足阀杆的径向定心与轴向卸荷需求。

从结构细节来看，保持架采用整体式冲压结构，每一个兜孔的尺寸都与滚动体的直径做了适配，既可以限制滚动体的位置，避免滚动体在转动过程中发生相互摩擦碰撞，又能给滚动体留出足够的转动间隙，不会因为兜孔过紧导致滚动体卡滞。滚道圈的滚道面采用了轻微的锥面修形，当轴承承受轴向载荷发生微小弹性变形时，滚动体与滚道的接触区域可以保持均匀的面接触，而不是边缘线接触，有效降低了接触应力，提升了轴承的疲劳寿命。在实际工况应用中，这类轴向轴承除了适配阀块组件之外，也可以用在其他存在单向轴向推力的低速传动场景，比如低速转轴的轴向定位、工装夹具的压紧支承、小型压力装置的承压端面等，只要安装空间的尺寸匹配、载荷大小在轴承的额定承载范围内，都可以通过调整安装配合公差实现适配。

建模过程中对每一个零件的配合间隙都做了还原，滚动体与滚道之间保留了实际工况下的微小工作间隙，保持架与滚动体之间的兜孔间隙也按照实际加工公差做了设定，整个装配体可以直观展示轴承的动作原理，转动过程中滚动体沿滚道做圆周滚动，保持架同步转动维持滚动体的间距，完全还原真实轴承的运动状态。对于结构设计从业者来说，这款模型可以直接作为阀块设计的标准支承件调用，不需要重新绘制轴承的细节结构，只需要根据实际安装空间调整内外径与厚度尺寸，就能快速完成阀组的轴向支承结构设计；对于设备选型人员来说，可以通过模型直观了解轴承的安装边界尺寸，核对安装位的台阶高度、配合轴径、安装槽深度等参数，避免选型时出现尺寸不匹配导致的装配干涉问题。
