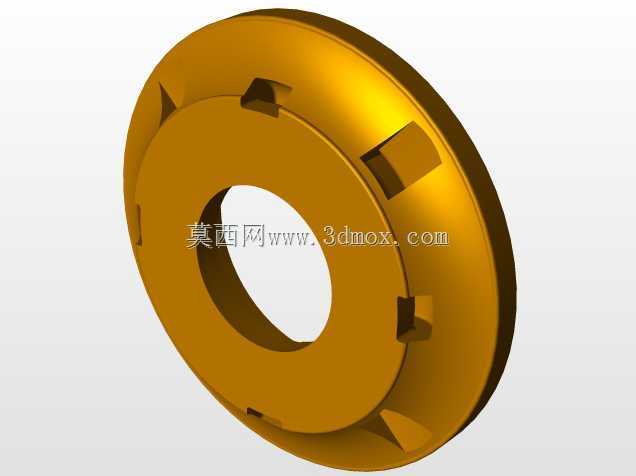

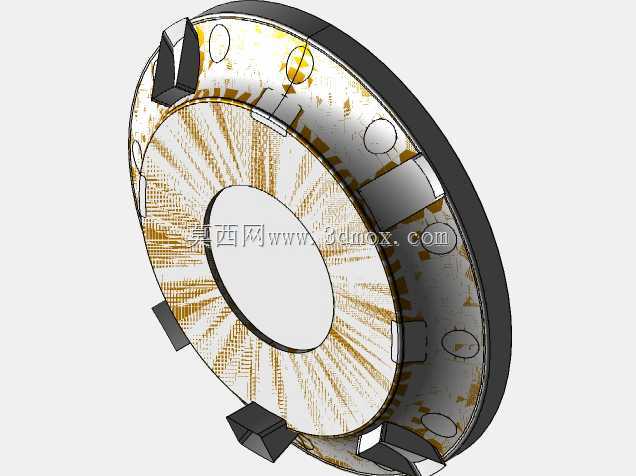

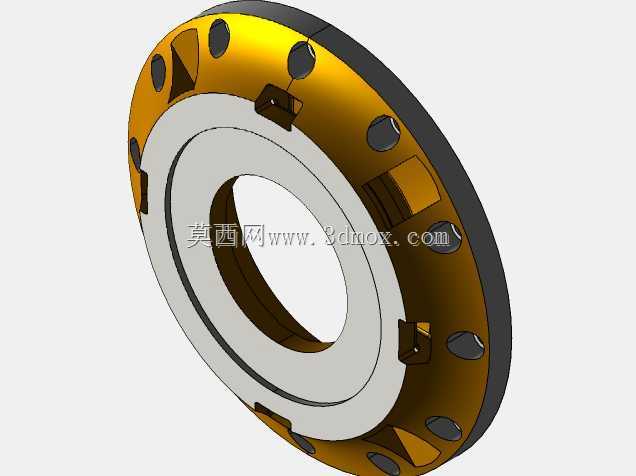

带周向卡槽的传动连接轮毂结构

　　这类带周向卡槽的轮毂结构，常配套叶轮使用在液压系统的流体输送单元中，作为动力传递的核心衔接零件，承担着将转轴扭矩传递给叶轮、带动叶轮高速旋转完成流体增压输送的核心作用。在液压泵站、润滑系统、小型流体调压设备的流道组件里，该零件的安装精度直接决定叶轮运转的同轴度，进而影响整台设备的运行振动值、流体输出效率以及密封件的使用寿命。从结构设计逻辑来看，中心通孔为与转轴配合的安装基准面，加工时需严格控制孔的圆柱度与表面粗糙度，避免配合间隙过大引发运转偏心，或是过盈量超标导致装配应力集中。外圈周向均匀分布的卡槽结构，是与叶轮实现周向固定的关键结构，替代了传统的平键连接形式，能够在有限的轴向尺寸内传递更大的扭矩，同时避免键槽对轴与轮毂强度的削弱，

　　卡槽的角度与深度经过受力校核，确保在额定转速下不会出现应力断裂，同时兼顾装配时的便捷性，无需额外的定位工装即可完成叶轮与轮毂的周向对位。轮毂的外缘厚度经过动平衡校核，整体采用对称式结构设计，在高速旋转时能够减少不平衡量带来的径向跳动，外缘的倒角处理既可以去除加工毛刺避免装配时刮伤叶轮内孔，也能减少流体在轮毂端面的紊流产生，降低流体流动阻力。安装边界上，中心孔的尺寸公差按照过渡配合要求设计，既保证装配时能够顺利压入转轴，又能在运转时不出现相对滑动，轮毂的轴向宽度与叶轮的安装槽深度匹配，装配后端面与叶轮端面齐平，不会额外占用流道空间，也不会出现轴向窜动的问题。周向卡槽的分布精度控制在较高的公差范围内，确保每个卡槽的受力均匀，

　　避免长期运转后单个卡槽出现磨损变形，延长整套叶轮组件的维护周期。这类结构的设计充分考虑了液压元件的工况特性，在满足传动强度要求的前提下尽可能缩减零件体积，适配小型液压设备紧凑的内部安装空间，同时减少不必要的材料使用，降低零件自身的转动惯量，让设备启动与调速过程更加平稳，减少驱动端的动力损耗。
