带侧耳定位结构的筒状活塞零件

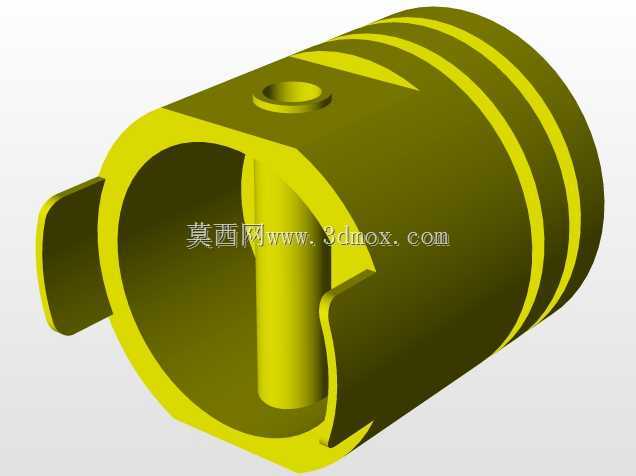

　　该活塞零件主要适配中低压液压往复驱动场景，常见于小型液压泵站执行端、气动增压回路的动力输出单元，也可作为小型压力机、台式冲压设备的直线动作执行构件，承担腔室压力隔离、动力传递的核心作用。零件主体采用中空筒式结构，相比实心活塞减重40%以上，可有效降低往复运动的惯性负载，减少驱动端的动力损耗，适配10-16MPa的常规工作压力区间。筒身外侧加工有三道环形凹槽，用于安装密封圈与导向环，安装后可实现腔室间的压力密封，同时为活塞往复动作提供径向导向，避免运行过程中出现偏磨、卡滞问题。筒身顶部预留的径向小孔为定位销安装孔，用于和活塞杆端部做周向固定，防止活塞在高频往复动作中与活塞杆发生相对转动，保证动力传递的同轴度。

　　筒身开口侧延伸出的两个对称凸耳为安装限位结构，凸耳端面与筒身端面的高度差严格控制在0.2mm以内，装配时可与端盖限位面贴合，限定活塞的最大伸出行程，避免活塞超行程运行撞击缸体端盖造成结构损坏。内部的中心立柱为活塞杆对接导向结构，内孔与活塞杆采用H7/f6间隙配合，装配时可快速引导活塞杆插入对接，降低装配难度，同时可分散活塞杆受到的径向载荷，避免活塞杆长期受偏载出现弯曲变形。设计过程中针对安装边界做了明确约束：筒体外径适配对应规格的缸体内径，单边间隙控制在0.8-1.2mm，预留密封圈压缩量与热膨胀余量；凸耳的外伸尺寸小于缸体内壁的导向槽宽度，保证活塞往复运动时凸耳可沿导向槽顺畅滑动，无卡滞风险；整体轴向尺寸严格匹配缸体的行程设计，

　　保证活塞运行到上下止点时，密封圈不会滑出缸体密封工作面。建模过程中对所有安装配合面做了公差预留，密封槽的宽度、深度尺寸符合常规密封圈的安装尺寸规范，可直接选用标准密封件完成装配，无需二次加工修改。该结构的活塞相比传统一体式活塞，拆装维护更便捷，更换密封件时无需拆卸整个活塞杆组件，仅需抽出活塞即可完成密封件更换，可大幅降低设备运维的时间成本。
