对置式气缸动力结构三维设计

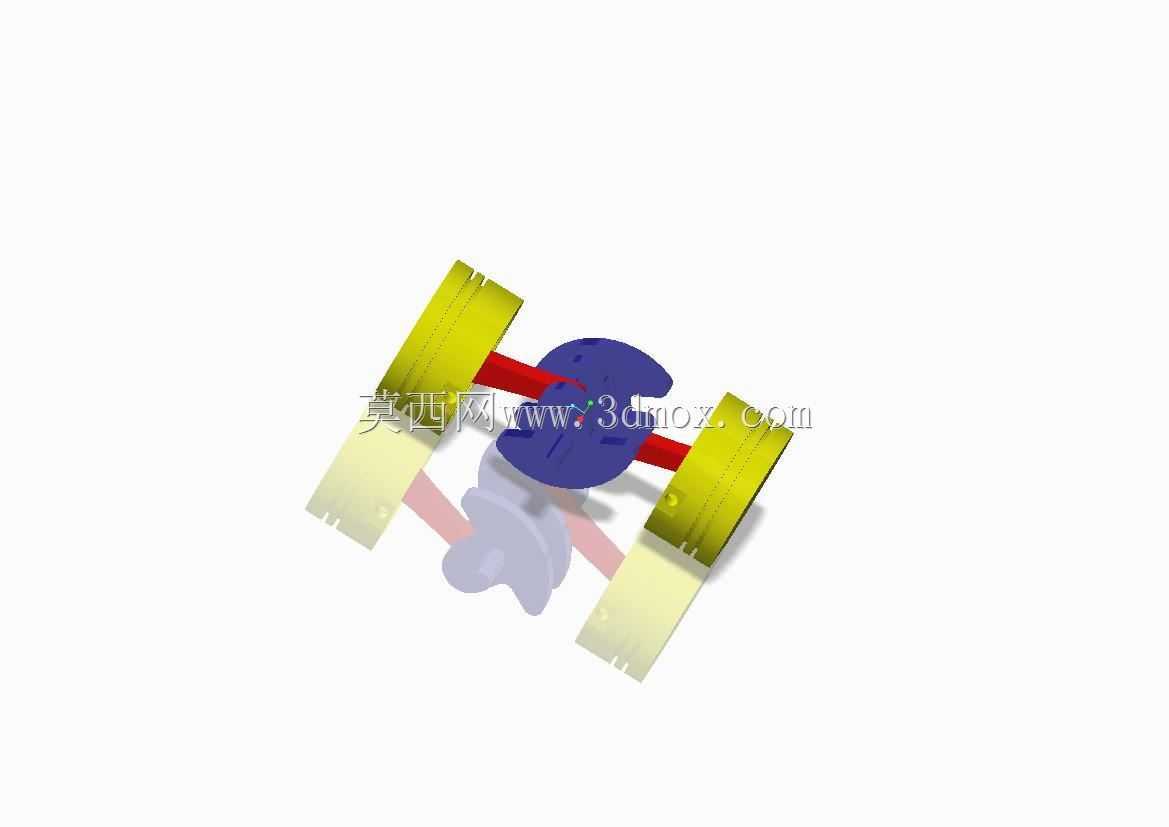

　　这套对置气缸动力结构，核心适配燃气轮机辅机驱动、中小型空气压缩机的动力端场景，在分布式能源站的压缩空气供给单元、小型燃气轮机的辅助动力模块中，这类对置布局的结构能凭借自身对称的受力特性，抵消大部分往复运动产生的惯性力，降低设备运行时的整机振动幅值，减少配套减震结构的设计冗余。从实际功能来看，该结构通过两侧对向布置的气缸组件，将活塞的往复直线运动转化为中间曲轴的旋转运动，相比直列布局的同缸径结构，曲轴的受力更均衡，主轴颈的偏磨风险更低，能有效延长动力端的维护周期。设计过程中优先考虑了安装边界的适配性，整体结构沿曲轴轴线对称分布，横向宽度控制在常规撬装设备的安装尺寸范围内，轴向尺寸预留了与飞轮、联轴器对接的安装位，

　　不需要额外设计转接法兰就能直接对接压缩机叶轮或者燃气轮机的辅机输入轴。结构细节上，活塞与连杆的铰接位置采用了浮动销设计，能在往复运动中自动补偿微量的同轴度偏差，避免运动卡滞；气缸外侧的散热鳍片布局顺着整机冷却风的流向排布，不需要额外加装导流罩就能获得足够的散热面积，适配无外接冷却水路的移动式压缩机组使用场景。曲轴的平衡块完全贴合对置活塞的运动相位设计，在额定转速下运行时，一阶、二阶往复惯性力都能实现完全自平衡，传递到安装基座的振动加速度远低于同功率直列结构，对安装基座的刚度要求更低，能减少撬装底座的钢材用量。在做三维结构设计时，所有运动部件的间隙都按照通用动力机械的公差标准预留，活塞与气缸壁的配合间隙适配无油润滑的运行工况，

　　密封件的安装槽尺寸符合通用密封件的选型标准，不需要定制非标密封件就能完成装配，降低后期备件的采购成本。两侧气缸的进排气接口统一布置在结构顶部，管路走向可以沿整机中轴线对称排布，减少管路弯折带来的流阻损失，同时也方便日常维护时拆装进气管路，不需要拆解周边其他部件就能完成气门组件的检查更换。
