星型五缸径向活塞发动机结构设计

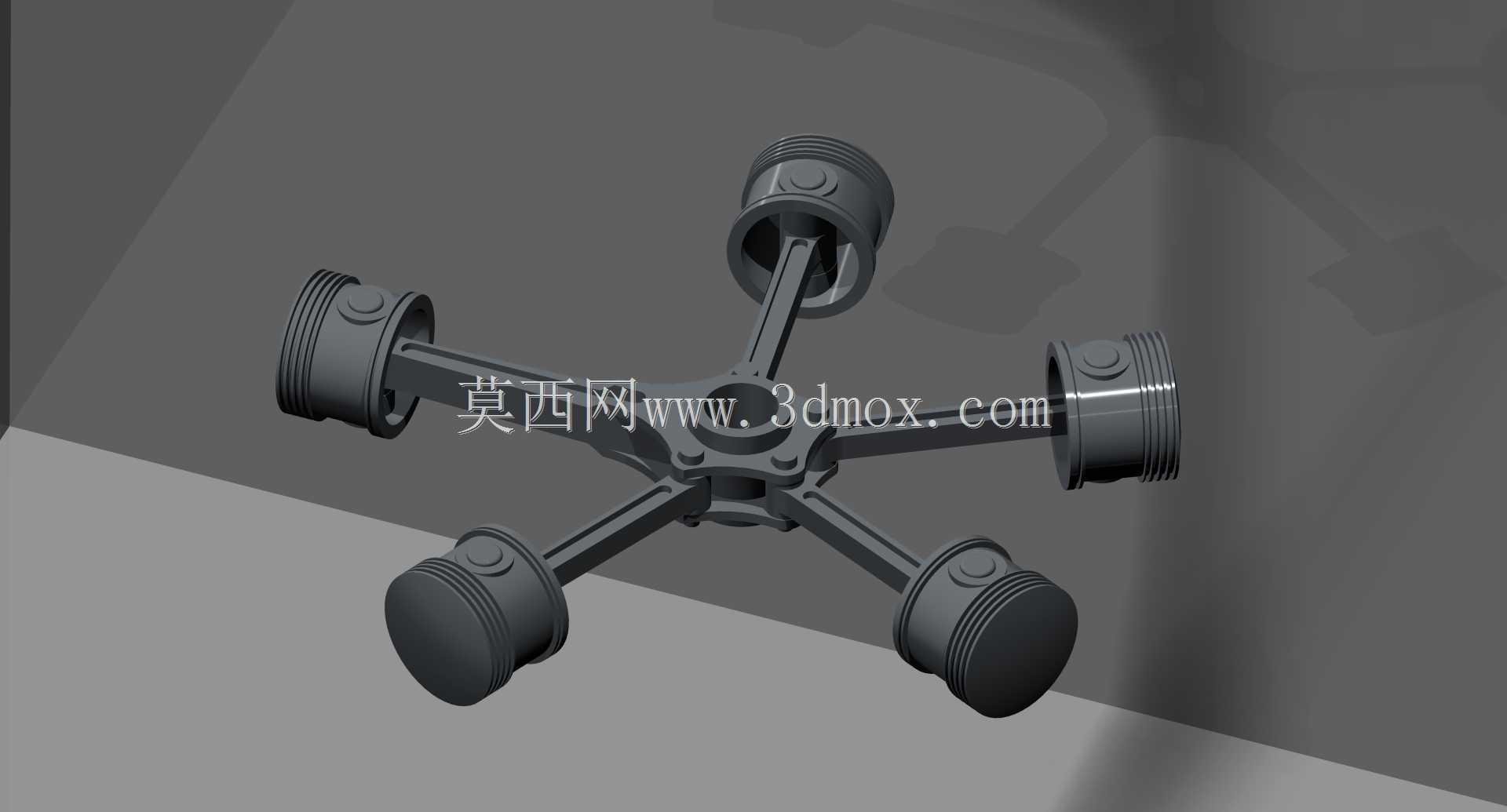

　　这款五缸径向发动机采用经典星型布局设计，五组活塞组件沿中心曲柄轴呈均匀72度圆周排布，相比直列或V型发动机结构，在同等排量下可大幅缩减轴向安装尺寸，非常适合对轴向空间有严格限制的动力搭载场景，早年广泛应用于轻型通航飞机、小型摩托艇以及部分特种农用动力设备中，依靠紧凑的结构实现较高的功率重量比。从结构设计逻辑来看，中心曲柄采用单偏心销结构，五组连杆分别铰接于偏心销与对应活塞销座之间，活塞往复运动时通过连杆将直线推力转化为曲柄的旋转扭矩，这种排布可让相邻气缸的做功行程均匀错开，曲轴每旋转72度即可触发一个气缸做功，动力输出的平顺性远优于同缸数的直列机型，同时省去了复杂的平衡轴结构，进一步降低整体自重。模型完整还原了活塞环槽、

　　连杆小头衬套安装位、曲柄中心油道、缸体连接法兰等细节结构，活塞裙部预留了标准的活塞环安装槽位，可适配两道气环加一道油环的常规密封配置，缸体端面的连接孔位按照标准螺栓排布设计，可直接匹配对应规格的气缸头与散热壳体安装。安装边界方面，整机径向最大轮廓尺寸由最外侧活塞的运动止点决定，中心曲柄的输出端预留了标准花键连接位，可直接对接离合器或减速齿轮组，轴向安装面的定位止口尺寸与同功率等级的轻型航空发动机保持通用互换性，不需要额外设计转接法兰即可完成替换安装。在实际工况适配中，这种径向布局的发动机所有气缸均暴露在外侧迎风面，风冷散热效率远高于包裹在机体内的直列气缸，不需要设计复杂的水冷夹套与循环管路，结构可靠性更高，

　　维护时仅需要单独拆解故障气缸即可完成检修，不需要完全拆解整机，非常适合野外作业、缺乏复杂维保条件的使用场景。设计过程中针对连杆运动轨迹做了完整的干涉校验，确保活塞运行到上下止点时，连杆与相邻缸体、曲柄配重块之间预留足够的安全间隙，避免高速运转时出现运动干涉，同时曲柄配重块按照五缸往复惯性力的合力做了精准配平，可将高速运转时的一阶振动控制在较低水平，不需要额外加装厚重的减震机脚即可稳定运行。
