双耳支座式带安装底座机械连接结构

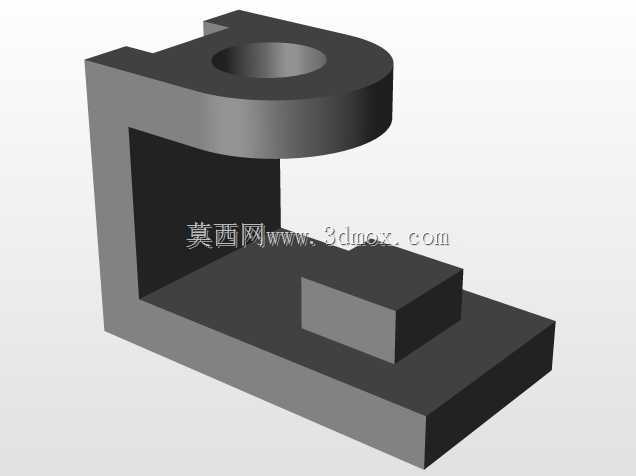

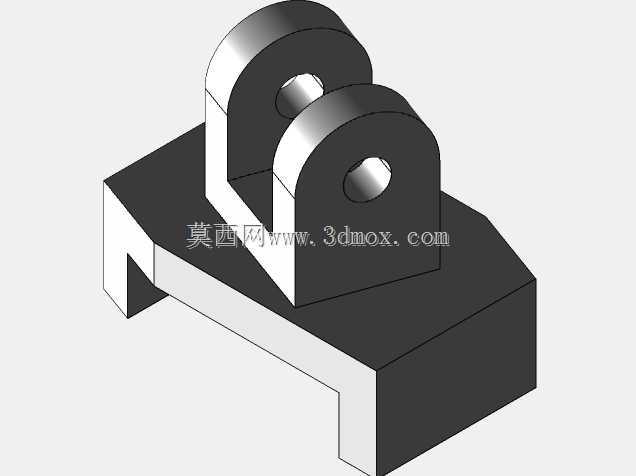

　　这类带双耳铰接位的块状支撑结构，在轻工输送线、小型工装夹具台架、非标自动化设备的连杆传动副中应用十分广泛，核心作用是为铰接销轴提供稳定的安装基准，同时通过底部的安装基面实现与设备机架的刚性固定，承担铰接部位传递的径向载荷与小幅倾覆力矩。从结构设计逻辑来看，上部两个同轴的耳板是核心功能区，两耳板的内侧面间距需要匹配配套铰接件的厚度，预留0.1-0.2mm的装配间隙，避免铰接转动时出现卡滞；耳板上的同轴孔需严格控制同轴度公差，通常按IT7级精度设计，孔口做1×45度倒角，方便销轴压装时导入，同时去除加工毛刺避免应力集中。底部的块状基座是承载基础，基座底面为安装基准面，平面度公差控制在0.05mm以内，保证与机架安装面贴合紧密，

　　不会出现装配翘曲；基座侧面的缺口结构是为了避让相邻安装位的螺栓头或者管线排布，避免装配时出现干涉，同时也能在不降低整体结构强度的前提下减少零件自重，降低材料成本。设计这类零件时，首先要根据实际承载的载荷大小确定耳板的厚度与孔的直径，通常耳板厚度取销轴直径的0.8-1.2倍，保证耳板的抗剪切强度满足工况要求；基座的整体高度需要匹配铰接点的设计高度，保证连杆机构运动时不会与基座顶面发生碰撞，两耳板的外侧与基座边缘的距离要预留足够的加工余量，避免铣削加工时出现崩边。安装边界方面，基座底面通常设置两个或者四个螺纹安装孔，孔位分布要避开内部应力集中区域，安装孔的沉头深度要匹配所用内六角螺栓的头部高度，保证螺栓拧紧后头部不高出基准面；

　　耳板的外侧间距要小于基座的宽度，避免装配时相邻零件出现位置冲突，耳板顶部做圆弧过渡，减少尖锐边角带来的操作安全隐患，同时也能优化应力分布，避免长期受载时耳板根部出现应力断裂。这类结构的建模过程中，圆形特征的应用是核心，从耳板的外圆弧轮廓到铰接孔的圆柱特征，再到底部安装孔的圆形截面，都需要严格保证各圆形特征的位置度与尺寸精度，尤其是两耳板上铰接孔的同轴度，是保证后续铰接运动顺畅的关键参数，建模时需要先建立公共基准轴，再以基准轴为中心生成两侧耳板的孔特征，避免分别建模出现的位置偏差。
