偏心传动用分体式滑轮偏心轮结构

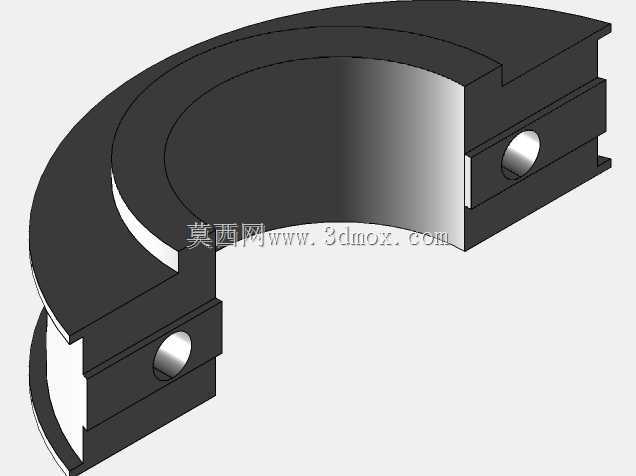

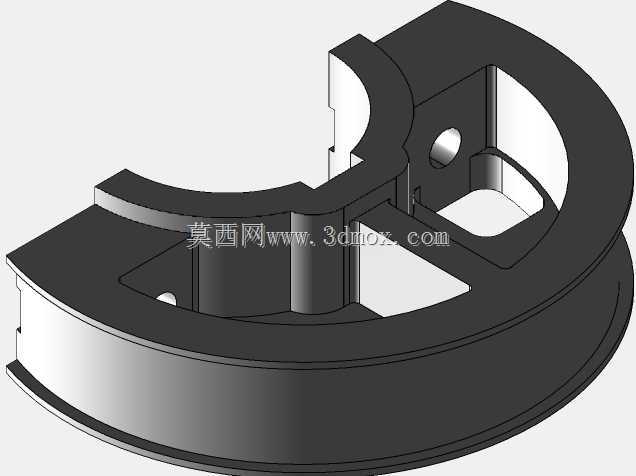

　　这类分体式滑轮偏心结构，常应用在需要周期性变距传动、张紧力动态调节的工业设备场景中，比如交流稳压设备的调压传动单元、输送线的动态张紧模块、轻工机械的间歇进给机构里，都能见到这类结构的实际落地。不同于整体式偏心轮的加工与装配局限，分体式的设计思路从一开始就瞄准了后期维护便捷性与装配公差适配的需求：整体偏心轮一旦内孔或工作面磨损，往往需要整体拆卸更换，连带周边配合的轴系、连接件都要拆解，而分体结构将轮体、偏心安装座、定位锁附模块拆分为独立加工单元，单个工作面磨损后仅需更换对应滑轮部件，无需拆解整个传动副，大幅降低产线停机维护的时间成本。从结构功能上看，该部件核心是通过偏心安装孔的中心距偏移，

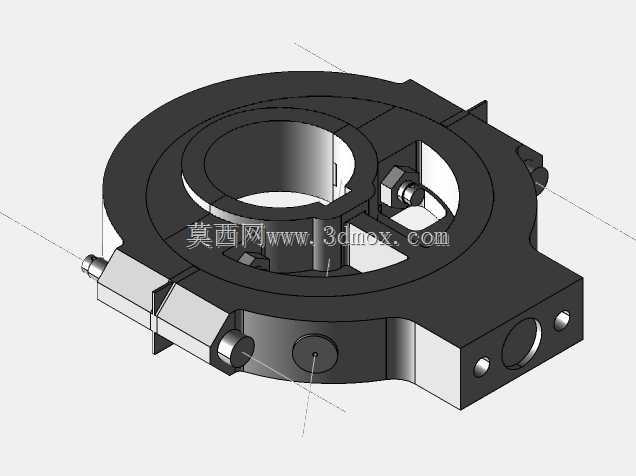

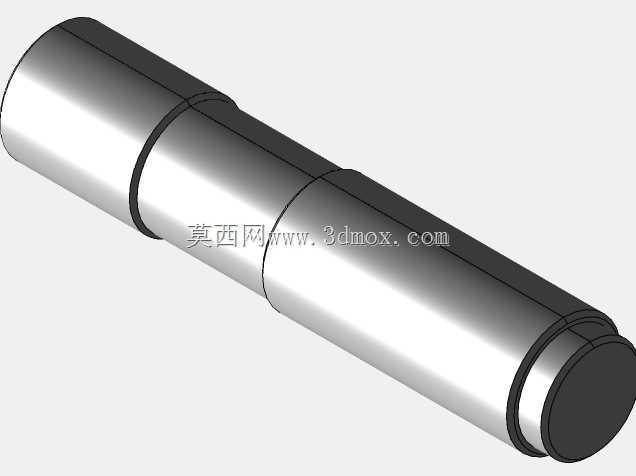

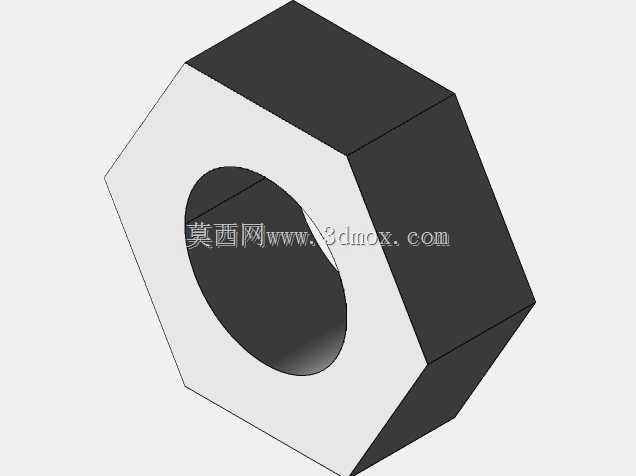

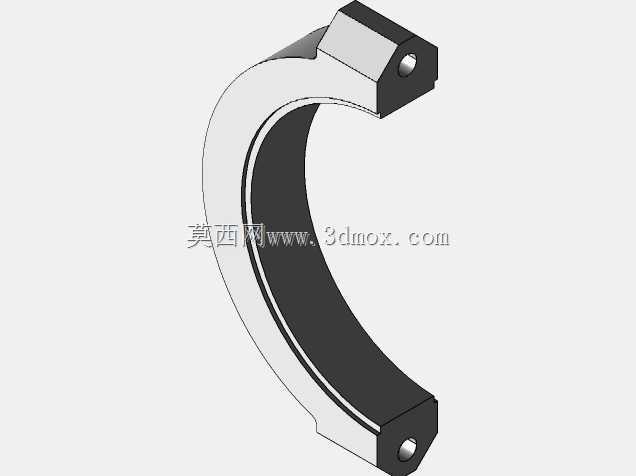

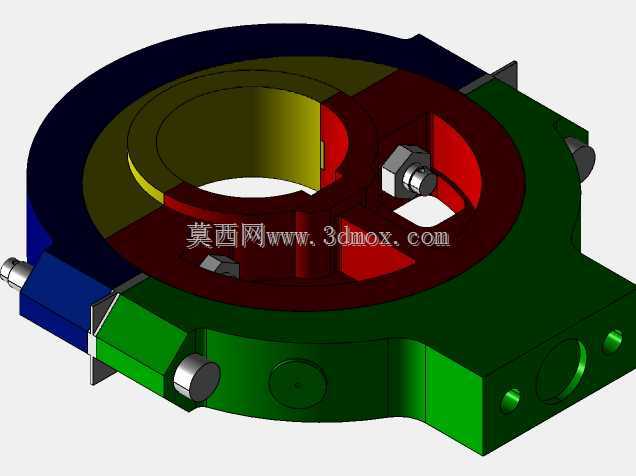

　　将轴的连续回转运动转化为滑轮中心的周期性径向位移，以此实现传动带张紧度的动态补偿、或者从动件的规律往复动作；轮体两侧的延伸安装座上预留了锁附螺孔与定位销孔，安装时可先将偏心座预装在设备基板上，通过转动偏心座调整到目标偏心量后，拧入锁附螺钉完成位置固定，再将滑轮本体通过销轴装配到偏心座的轴承位上，整个装配过程不需要复杂的专用工装，普通机修人员即可完成调试。在安装边界上，该结构的外轮廓为带两侧安装耳的类环形结构，安装时需要预留的径向空间需覆盖偏心量加滑轮半径的总行程，避免轮体回转时与周边机架、管线产生运动干涉；两侧安装耳的孔位间距为固定值，选型时需要匹配设备基板上的预装孔位公差，若孔位存在偏差，

　　可通过偏心座自身的微调量补偿小范围的安装误差。设计过程中，轮体的工作面做了适配传动带的圆弧过渡处理，避免尖锐棱边磨损带体，偏心座与滑轮配合的轴承位预留了标准轴承的安装台阶，可直接选用标准深沟球轴承压装，不需要额外定制非标轴承，进一步降低了整机制造成本与备件采购难度；分体结合面处做了定位止口设计，装配时可通过止口快速定位两个分体部件的同轴度，避免装配错位导致的回转跳动过大问题，同时锁附螺钉的排布避开了应力集中区域，保证长期交变载荷下结构不会出现连接松动。在实际工况中，这类偏心结构可承受中等载荷的周期性作用力，适用于转速不超过1500rpm的传动场景，过高转速下需要额外做动平衡处理，避免偏心质量带来的振动影响整机运行稳定性。
