汽车浮钳盘式制动总成结构设计

　　这套浮钳盘式制动结构，主要适配家用乘用车前轮制动工况，日常行驶中承担行车减速、驻车辅助、紧急制动的核心功能，相比鼓式制动器，散热效率更高，涉水后制动性能恢复速度更快，长下坡连续制动时热衰退幅度更小，是当前乘用车辆主流的制动配置方案。从结构设计逻辑来看，浮钳结构的核心优势在于制动钳体可沿导向销轴向浮动，仅需在制动盘单侧布置活塞，制动时高压油液推动活塞侧摩擦块压向制动盘，钳体受反作用力沿导向销滑动，带动另一侧摩擦块同步压紧制动盘，相比定钳结构减少了一半的活塞数量与密封件数量，整体轴向尺寸更小，布置时可给轮毂轴承、转向拉杆、悬架摆臂留出更多安装空间，适配前置前驱车型紧凑的轮边空间布局。建模过程中严格遵循实车安装边界约束，

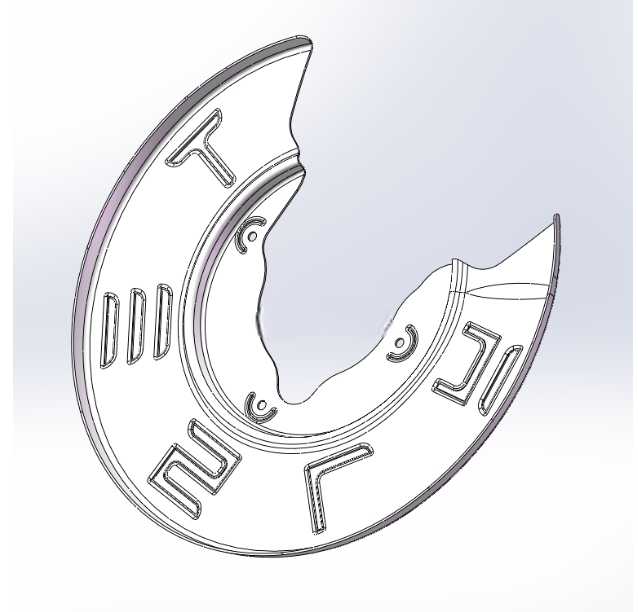

　　制动盘采用通风式结构，内部设置径向散热筋，随车轮转动时可形成离心气流带走摩擦热量，制动盘安装面与轮毂轴承配合止口的同轴度公差控制在0.02mm以内，端面跳动量不超过0.05mm，避免制动时出现踏板抖动问题。制动钳体采用球墨铸铁材质，导向销表面做镀硬铬处理，配合橡胶防尘套可阻挡泥水、沙尘进入滑动副，降低卡滞风险，摩擦块背板设置消音减震片，可减少制动时的高频异响。安装接口方面，转向节侧的两个钳体安装孔中心距严格匹配主流A级车悬架硬点参数，轮毂螺栓孔分布圆直径适配常规五孔轮毂规格，制动盘有效摩擦半径经过制动力矩核算，可满足1.6吨整备质量车辆百公里时速制动距离不大于40米的性能要求。结构设计时还预留了磨损传感器安装位，

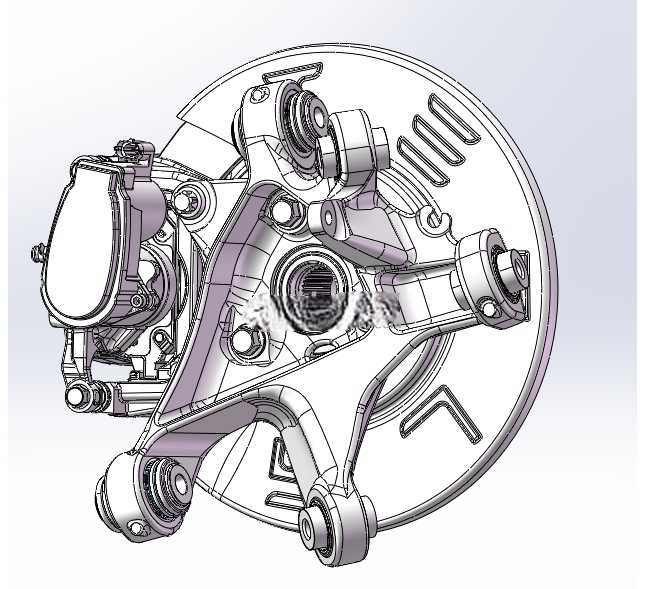

　　摩擦块磨损到极限厚度时可触发仪表提示，避免摩擦背板直接刮伤制动盘工作面，排气螺钉设置在钳体最高位置，方便维保作业时排出制动管路内的空气，保证制动踏板脚感线性。整个轮边集成结构还包含轮毂轴承单元、转向节、下摆臂连接球头、减震器安装支座，完整还原了实车轮边的装配关系，可用于制动系统性能仿真、装配干涉检查、维修教学演示等场景，建模时所有配合面均按照实际装配公差设置间隙，滑动副保留了合理的运动余量，可直接用于运动仿真验证制动过程的钳体浮动行程。
