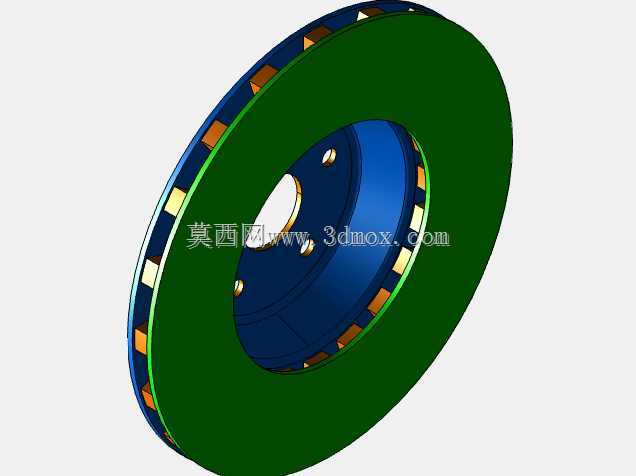

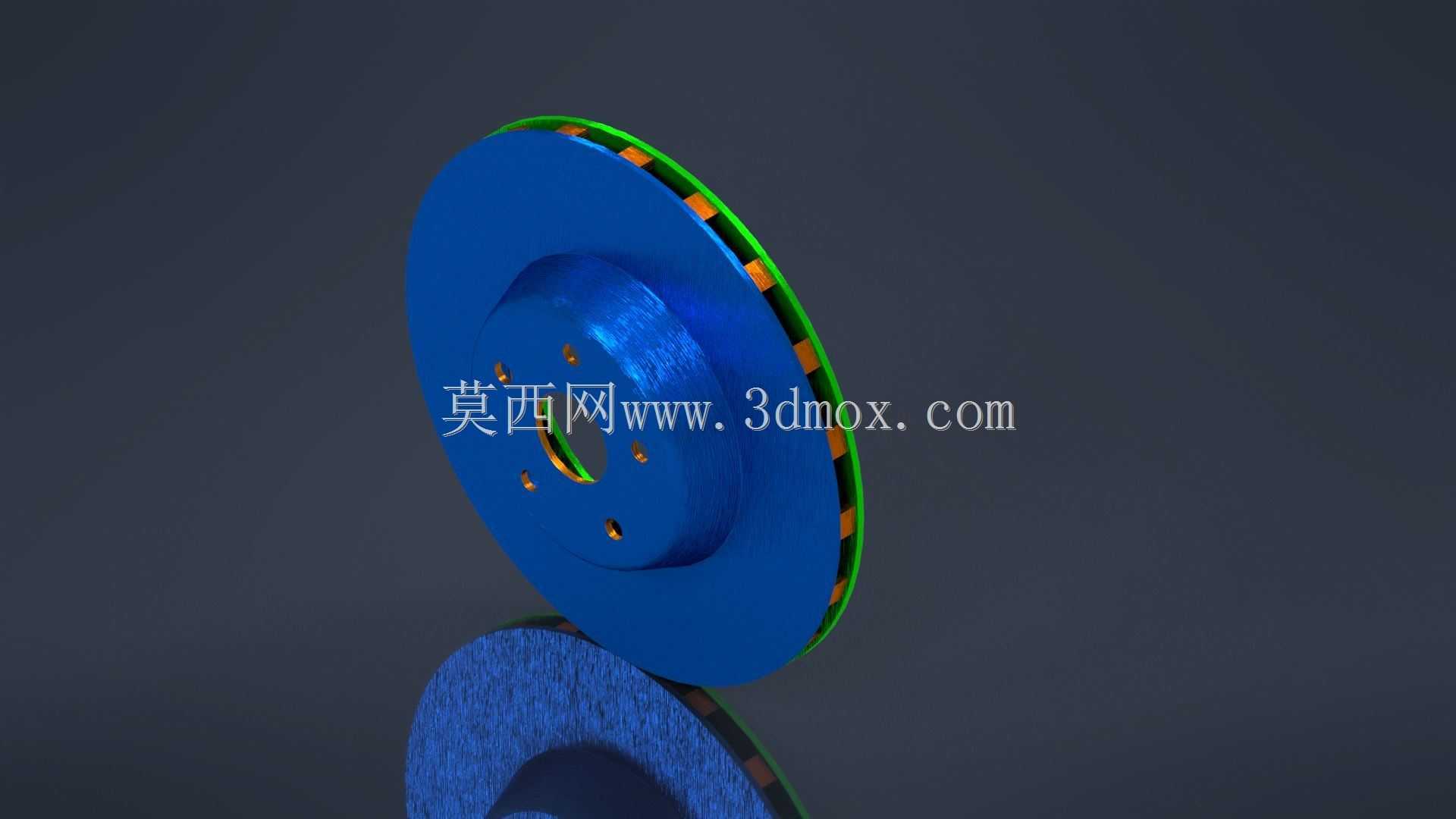

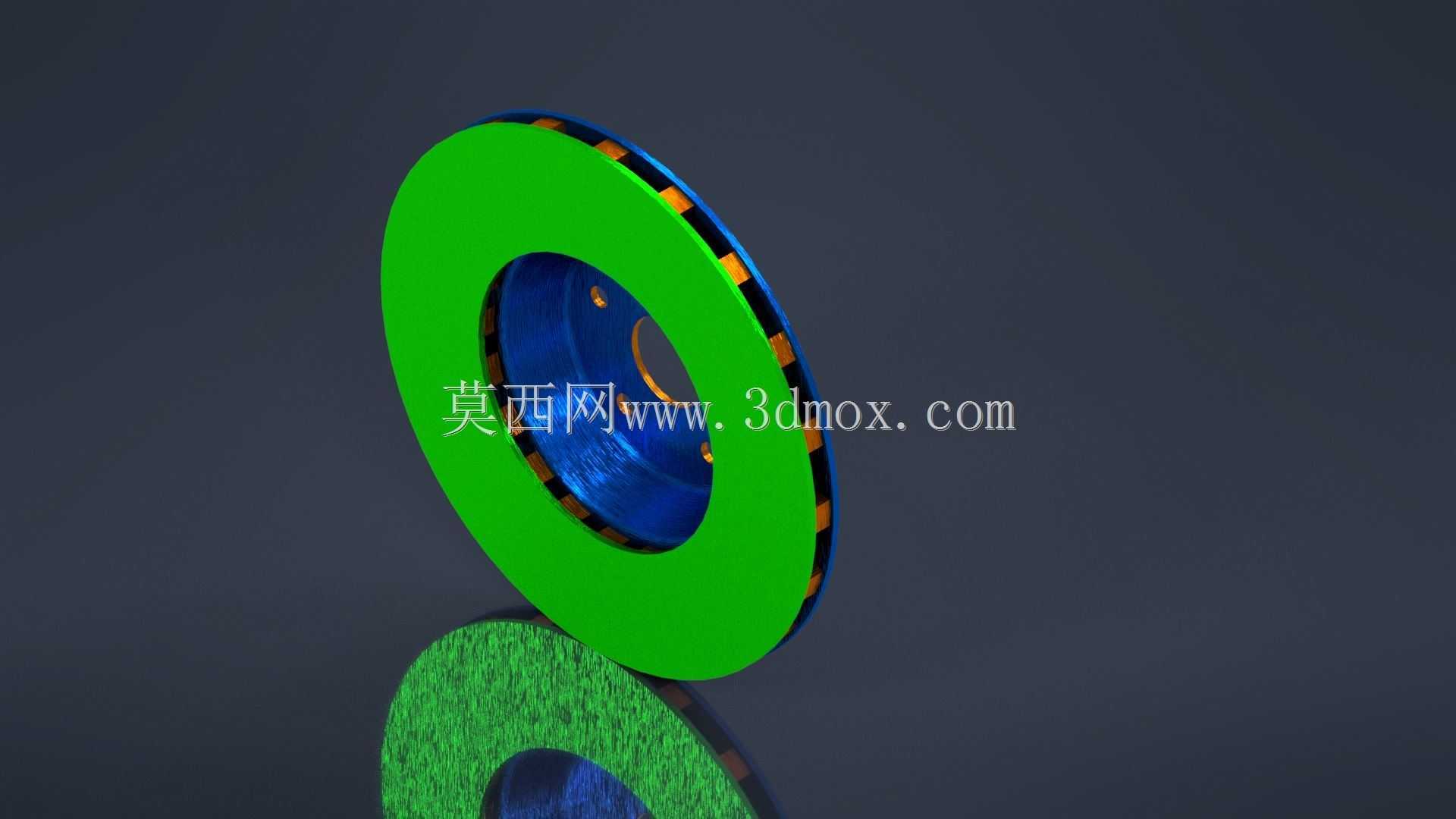

这套制动盘数模围绕乘用车盘式制动器的核心摩擦件展开,建模时没有把零件当成单纯的圆盘处理,而是把制动盘在轮毂、转向节、卡钳和摩擦片之间的装配关系一起纳入结构表达。盘体主体采用回转体思路搭建,摩擦环面、中心安装凸台、轮毂配合孔、螺栓过孔以及通风流道均按可编辑特征组织,后续调整盘径、厚度、孔位分布或通风筋形式时,能够较快完成参数联动,而不是依赖不可修改的导入几何。

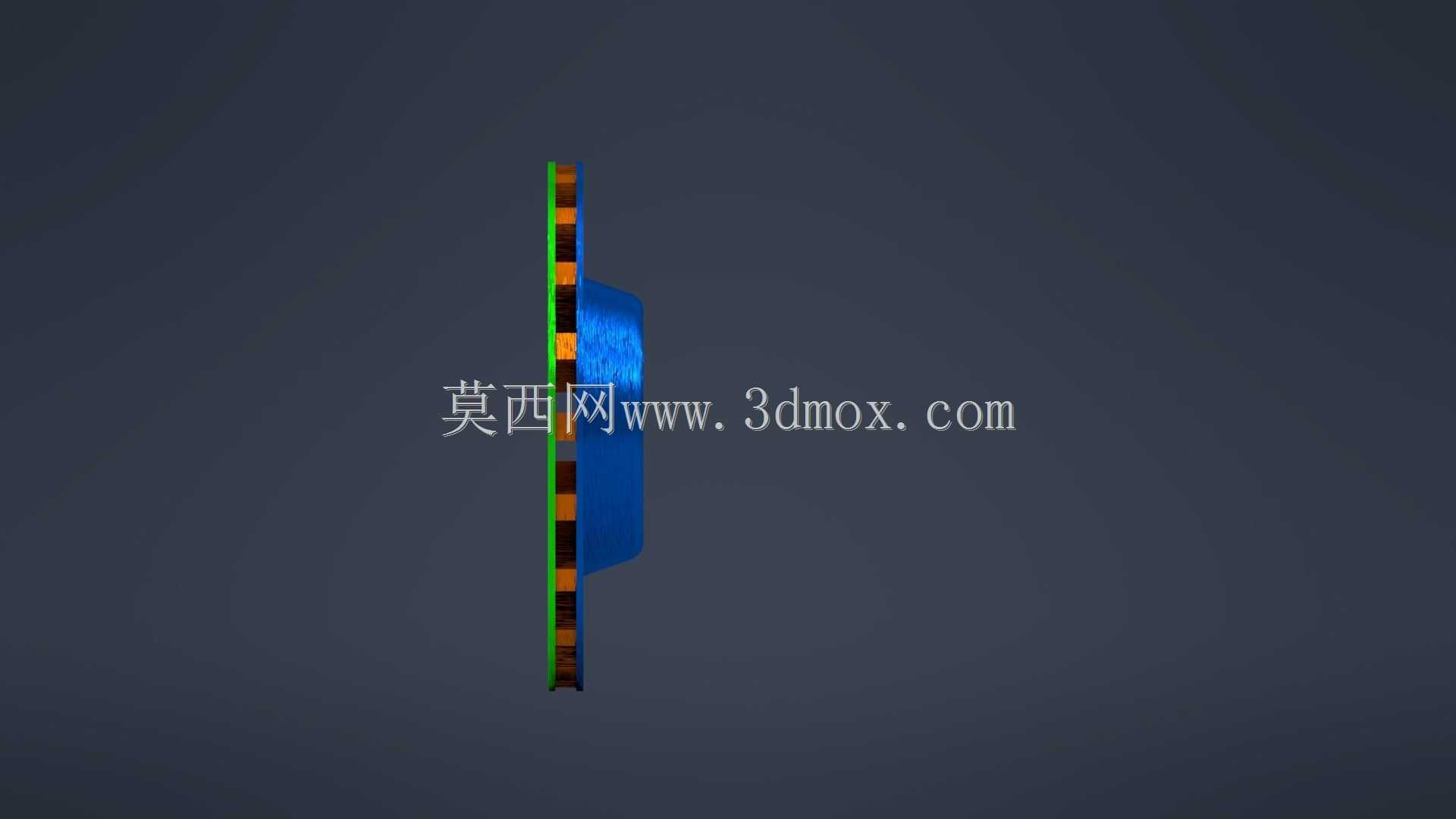

从实际装车场景看,制动盘安装在车轮轮毂与转向节附近,随车轮一同旋转;制动时卡钳推动内外摩擦片夹紧摩擦环,通过摩擦把车辆动能转化为热能。模型中摩擦环与中心帽部之间保留了明显的通风间隙,盘体周向布置的导流结构可在旋转时带动空气穿过盘体内部,使连续制动产生的热量更快散出。对于频繁制动、山路行驶或整备质量较大的车辆,这种通风结构比实心盘更有利于控制热衰退,也能降低摩擦片局部过热的风险。
结构设计上,摩擦环面承担主要制动力矩,表面需要与摩擦片保持稳定接触,因此盘面平面度、环宽和厚度均匀性是建模时必须关注的边界。中心帽部负责与轮毂定位和传力,安装孔周围的材料厚度不能随意削弱,否则在紧急制动产生的扭矩冲击下,孔边容易出现应力集中。数模将中心凸台、过渡圆角和摩擦环连接区域连续表达,便于在有限元分析中观察制动扭矩、螺栓预紧力和热膨胀共同作用下的应力分布。
安装边界方面,制动盘的中心孔需要与轮毂定位轴颈匹配,端面则承担轴向贴合作用;螺栓孔分布圆、孔径和孔数决定了它能否与特定轮毂互换。模型保留了这些关键接口,使设计者可以在装配环境中检查卡钳内侧间隙、摩擦片有效接触半径、车轮内侧空间以及防尘板位置。若盘径增大,虽然摩擦半径和热容量可能提升,但卡钳、轮辋和转向节周围的空间也会同步收紧;若盘厚增加,则要复核卡钳开口、活塞回退量和摩擦片磨损后的间隙。
通风道的造型并非只为外观服务。风道入口、出口和内部筋条方向会影响空气流量与散热均匀性,筋条同时连接两侧摩擦面,对抑制盘面热变形有一定作用。建模时把风道与外圆、内圆、帽部过渡区衔接成完整实体,可以用于热分析、流场分析和轻量化改型。比如在保持安装接口不变的前提下,工程人员可以评估改变筋条数量、调整风道宽度或减薄非接触区域材料后,盘体刚度、热容量和固有频率的变化。
数模还体现了制动盘与摩擦片的配合逻辑。摩擦片并不覆盖整个盘径,而是压在摩擦环的有效宽度上,接触区过于靠近外圆会增加热影响范围,过于靠近内圆则会降低制动力臂并影响散热。盘面上的小孔和周向结构可用于表达散热、排屑或减重设计,但开孔位置需要避开高应力区,并兼顾制动噪声、摩擦片磨损和盘面裂纹风险。通过三维装配检查,可以在加工前发现孔边与卡钳、轮毂螺栓或防尘件之间的干涉。
对于机械设计人员来说,这类模型的价值在于把制动盘从二维图纸上的直径、厚度和孔距,转化为可干涉检查、可仿真、可加工评估的真实零件。回转外形适合车削加工,摩擦面需要控制粗糙度和端面跳动;通风道内部结构则对铸造或成型工艺提出要求,壁厚突变过大可能造成冷却不均和残余应力。模型中保留的圆角、拔放空间和实体分区,能够帮助工艺人员在数控加工、铸造模具设计和夹具规划时提前判断难点。
在底盘制动系统开发中,制动盘既受机械载荷,也受热载荷。冷态下它要保证与轮毂同轴、与摩擦片平行;热态下盘面会膨胀,若结构约束不合理,可能出现制动踏板脉动、摩擦片偏磨或方向盘抖动。通过该数模进行结构细化,可以把摩擦环、帽部、通风筋和安装孔作为一个整体审视,而不是孤立追求某一处尺寸。这样在后续选型、改型或教学演示时,能够更直观地说明制动盘如何传递制动力矩、如何形成散热通道,以及如何在有限的车轮空间内满足安装和强度要求。
