Bajaj Pulsar AS150摩托底盘框架结构设计

　　两轮摩托车的底盘框架作为整车核心承载基体，直接决定了车辆行驶过程中的载荷传递路径、操控响应特性以及结构安全冗余，在整车开发流程中属于优先级最高的结构设计模块。本次设计的Bajaj Pulsar AS150底盘框架，面向中小排量运动取向两轮车的使用场景，兼顾日常通勤的结构耐用性与轻度运动驾驶的刚性需求，可适配150cc排量级动力总成的安装定位，同时预留了前后悬挂、转向机构、燃油箱、座椅覆盖件以及附属电气部件的全部安装接口。

　　从结构设计思路来看，该框架采用跨接式菱形车架布局，主承载梁采用变截面管材弯折成型，通过不同管径与壁厚的管材组合匹配不同区域的受力特性：车头转向立管区域承受路面冲击与转向力矩的复合载荷，采用加厚管材并设置加强筋结构提升局部刚性；中部动力总成安装区域为发动机提供多点固定位，将发动机作为车架受力的一部分参与载荷传递，有效降低车架整体重量的同时提升整体抗扭刚度；后摇臂连接区域设置对称的安装支座，匹配后悬挂的运动行程，保证后轮跳动过程中的轨迹精度。

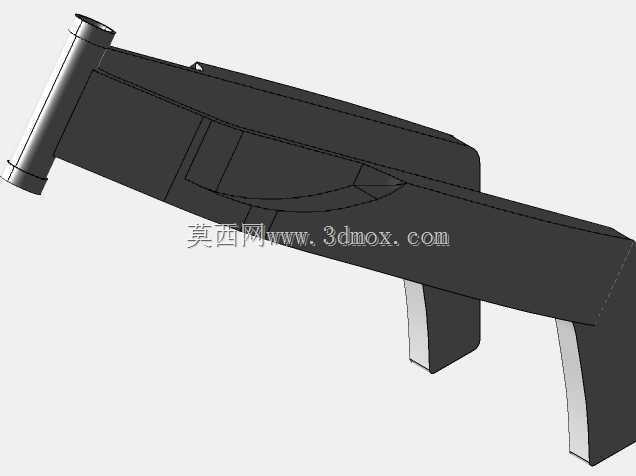

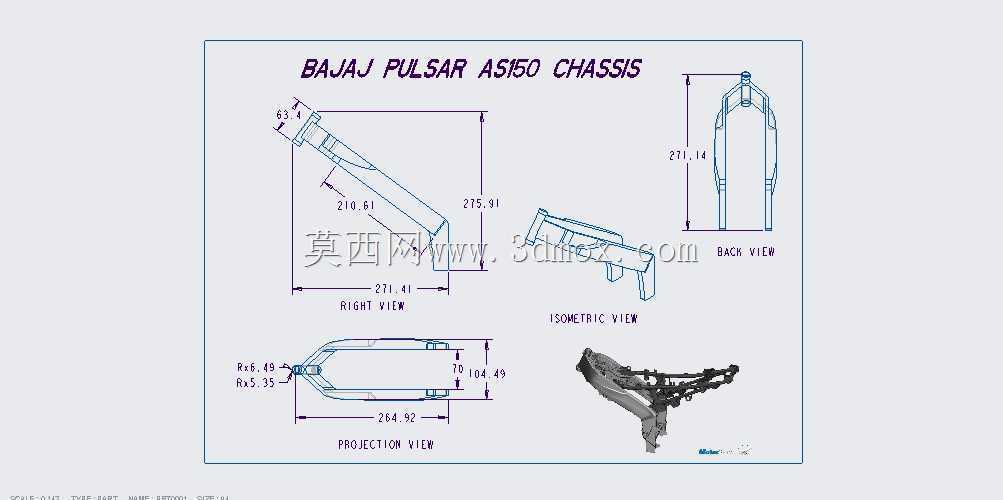

　　从尺寸边界来看，该框架的右视投影长度为271.41mm，主承载梁垂直高度为275.91mm，车头立管倾角对应前伸量85.4mm，后视图方向车架最大宽度为271.14mm，尾部安装区域宽度收窄至204.92mm，尾部安装点垂直间距为70mm与104.49mm，前部安装孔位分别为R6.49与R6.35，所有安装孔位的位置度公差控制在0.1mm以内，可保证各配套部件的装配同轴度要求。等轴测视角下的框架结构清晰呈现了各管材的空间走向，避开了动力总成的运动干涉区域，同时为排气管、线路排布预留了足够的走管空间。

　　在实际应用场景中，该底盘框架可承受整车整备质量加乘员总重不超过280kg的静载荷，在动态行驶工况下可抵御3g以上的垂直冲击载荷，抗扭刚度满足150cc排量车型在80km/h时速下的弯道操控稳定性要求，前部转向立管的角度设定兼顾了低速转向灵活性与高速行驶的直线稳定性，尾部结构可适配不同规格的后货架与尾箱安装需求，中部的发动机安装位可兼容同平台多款150cc排量风冷发动机的安装固定，无需额外修改安装孔位即可实现动力总成的快速适配。框架的投影视图明确标注了各关键安装点的相对位置，可作为后续覆盖件设计、悬挂匹配、整车总装布置的基准参考，所有尺寸设定均参考同级别量产车型的成熟参数，同时针对运动化使用场景对局部刚性薄弱区域做了结构优化，避免长期使用过程中出现焊缝疲劳开裂的问题。
