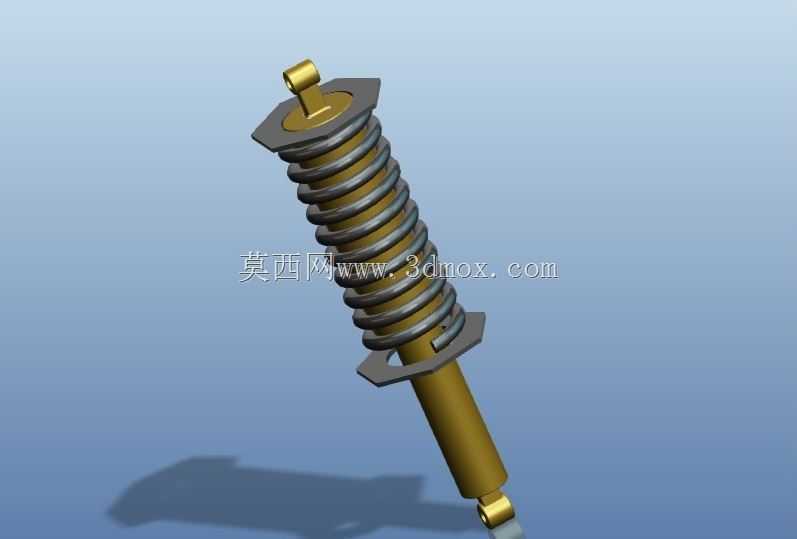

汽车悬架用麦弗逊支柱结构三维建模

　　麦弗逊支柱是当前乘用车型前悬架构件中应用占比最高的集成式承载部件，这套三维模型完整还原了其核心装配结构，可直接用于底盘架构匹配设计、运动干涉校核以及教学演示场景。从实际装车场景来看，这类支柱多布置于乘用车前轮舱内，集成了螺旋弹簧、减震器芯、上安装座、下托盘以及转向节连接接口，相比传统的双叉臂悬架结构，它能大幅压缩横向占用空间，给发动机舱、转向机构留出更多布置余量，同时零件集成度高，总装工序更简便，能有效降低整车生产的装配成本。

　　从功能特性来看，这套结构同时承担了多重作用：螺旋弹簧负责承载车身垂向载荷，缓冲路面传来的大振幅冲击，减震器芯则通过内部油液的阻尼作用，抑制弹簧往复弹跳，避免车身出现多余的余振，而支柱本体的筒身同时作为转向主销使用，车轮转向时会绕着支柱轴线转动，省去了单独的主销构件，进一步简化了结构。建模过程中，首先确定了减震器筒的外径与行程参数，这部分参数直接决定了悬架的上下跳动极限，建模时预留了足够的压缩行程余量，避免极限工况下出现弹簧并圈、减震器触底的问题；螺旋弹簧的中径、有效圈数、线径参数匹配了常见A级乘用车的前轴轴荷，弹簧上下端的支撑面做了磨平处理，保证受力均匀，不会出现偏载异响的问题。

　　安装边界方面，上端的安装座设置了三个螺栓固定点位，对应车身轮拱处的安装塔座，安装面做了轻微的倾角设计，匹配主销后倾与内倾的定位参数，保证车辆直线行驶稳定性与转向回正性能；下端的托盘与转向节连接部位设置了两个定位螺栓孔，孔位间距与常见的家用车型接口尺寸匹配，同时预留了刹车管路、ABS线束的固定卡扣安装位，避免悬架跳动过程中管线出现拉扯干涉。模型中弹簧与减震器筒的同轴度做了严格约束，保证弹簧压缩过程中不会出现蹭筒的问题，上下弹簧座的限位凸台高度也按照实际装车要求设置，能避免弹簧在大侧向力工况下出现脱出风险。在结构细节上，支柱下端的缓冲块、防尘罩结构也做了还原，缓冲块采用聚氨酯材料对应的结构尺寸，在悬架达到极限压缩行程时能起到二级缓冲作用，避免金属部件硬碰撞，防尘罩则能阻挡路面泥沙、污水溅到减震器活塞杆表面，延长油封的使用寿命。对于底盘设计从业者来说，这套模型可以直接导入整车装配环境，核对轮跳过程中与轮罩、转向拉杆、驱动半轴的间隙，也可以基于此模型做参数化调整，适配不同轴荷、不同轮距的车型开发需求，建模时所有配合面都按照实际装配公差做了预留，不会出现装配干涉的问题，能有效缩短前期结构设计的验证周期。
