乘用车发动机舱隔音防护内罩钣金结构

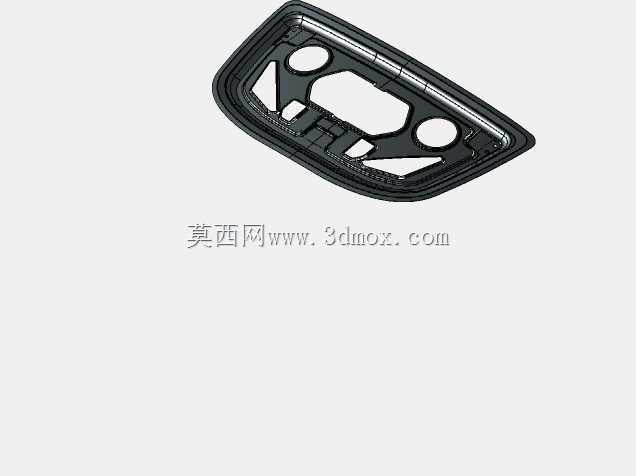

　　该结构面向乘用车前舱上部覆盖防护需求，属于发动机罩内板总成类钣金件，主要承担发动机舱顶部封闭、噪声阻隔、热辐射遮挡、外观支撑及铰链安装基准等功能。外板承担整车造型面，内板则通过冲压凹凸筋、局部封闭腔和周边翻边形成承载骨架；模型重点呈现内板侧的加强布局、安装点位与边界轮廓，可用于车身附件布置、冲压工艺分析、焊装夹具构思以及前舱零部件干涉检查。

　　从实际装车场景看，发动机罩位于车辆最前部，闭合后需要与翼子板、前格栅、前风窗下沿、大灯及缓冲胶条保持均匀间隙。内板并非简单平板，而是随外板曲率形成浅拉深壳体，周圈采用连续翻边与外板包边或粘接配合，边缘预留胶槽、减震胶膨胀区和涂装漏液空间。前部靠近锁扣区域刚度要求较高，通常设置局部加强板或凸台；后部靠近铰链区域承受开启、关闭和风载冲击，需要布置铰链安装面、螺母板及加强梁；两侧则需考虑气弹簧或撑杆支座、缓冲块以及与侧围的避让关系。

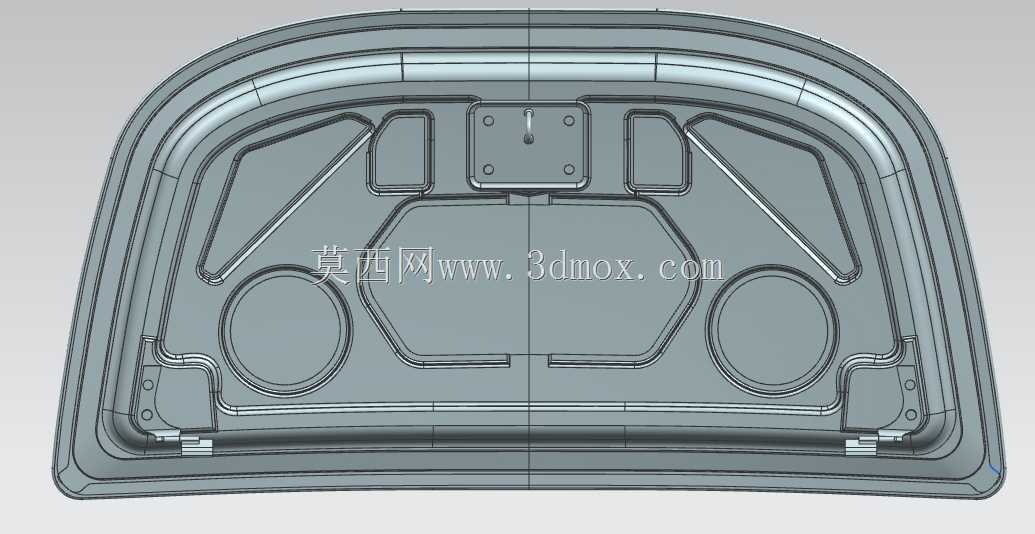

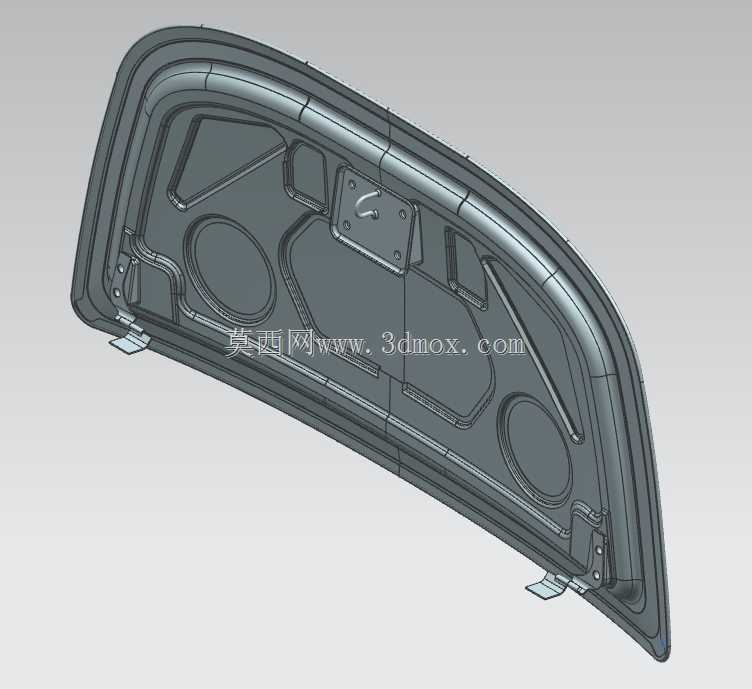

　　结构思路上，内板通过大面积减重孔与环形加强筋组合，在控制板厚和重量的同时提高抗弯、抗扭能力。图中可见多个圆形、异形开孔及封闭或半封闭凸起，这些特征并非单纯减重：圆形孔周边的凸缘能够分散应力，避免孔边在反复振动中产生裂纹；长条形筋条沿罩盖主要受力方向布置，可提升扭转模态；中部较深的梯形和矩形凸台用于形成局部腔体，为隔音垫、隔热板、线束卡扣或附属件提供安装依托。钣金转折处保留圆角过渡，避免冲压时材料急剧流动导致开裂，也能降低涂装积液和应力集中风险。

　　安装边界方面，后部两个铰链连接区需要与车身铰链轴线保持一致，安装面通常设计成平面度较高的局部平台，并通过焊接螺母或螺栓固定。开启过程中，罩盖绕铰链轴线旋转，内板后侧与风窗下饰板、雨刮轴、隔音垫之间必须保留足够运动包络；前部锁钩区域要与前舱锁体对中，关闭时承受锁扣冲击，因此周边需设置加强盒或双层板结构。两侧缓冲胶墩位置对应车身支撑点，用于控制闭合高度和吸收振动；若配置气弹簧，支架安装点需同时满足举升力臂、全开角度和手部操作空间要求。

　　在功能集成上，内板表面可粘贴隔音棉、反射铝箔或加强垫，卡扣孔和定位孔需避开主受力筋。防水、防尘和散热并非彼此独立：罩盖封闭后可减少泥水直接溅入皮带、发电机和电气接插件区域，同时又不能让热空气在排气歧管上方无序积聚，因此内板开孔、筋槽和外板通风结构需要协同考虑。维修场景中，罩盖开启后应为机油加注口、制动液储液罐、蓄电池、熔断器盒等常用维护点留出操作视野，内板凸出特征不能在全开或半开位置与这些部件发生磕碰。

　　建模时应先锁定外轮廓、铰链轴线、锁扣中心线和周边件间隙，再建立内板主曲面。压筋深度、拔模角度、孔边距、翻边高度和焊接面宽度都要结合冲压工艺判断：过深的窄筋会造成板料减薄，孔距边缘过近会削弱包边强度，多层板叠加区域需考虑焊枪可达性。数模中还应体现对称基准、安装孔位公差趋势以及与隔音垫的贴合面，使结构不仅具备外观展示价值，也能支撑后续工程细化、模具方案和装配校验。
