全地形车悬架下叉臂焊接总成

　　这套下叉臂结构面向非道路全地形车的前悬架开发，核心作用是在车轮与车架之间建立可控的运动约束，传递转向、制动与垂向冲击载荷，同时为减振器、制动管路及转向拉杆预留可靠的安装接口。从整车布置角度看，下控制臂属于双横臂悬架的导向承载件，其硬点坐标直接决定轮距变化、主销内倾、车轮外倾随跳行程的变化规律，因此建模阶段不能只关注杆件外形，必须把球销中心、衬套轴线、减振器下支点等关键边界全部锁定。

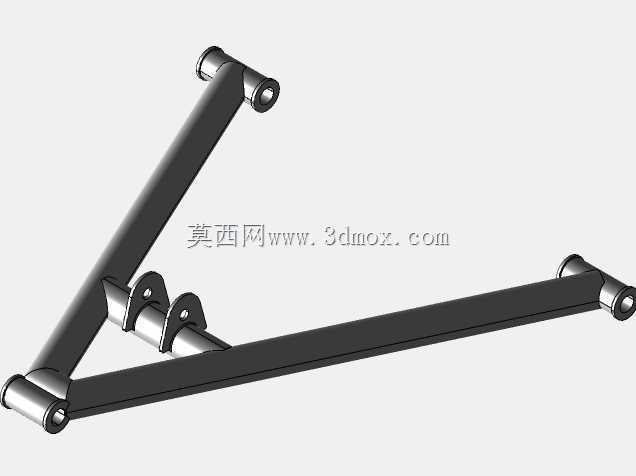

　　结构上采用两根主受力管梁拼合而成的三角形框架：前端横向管梁负责连接两侧下摆臂球销或轮边支座，后端斜向管梁延伸至车架内侧安装点，三个端部均设置带通孔的套筒式铰接座。套筒内孔用于压装橡胶衬套或穿入铰接螺栓，使臂体在承受冲击时能够绕车架支点小幅摆动，同时通过衬套衰减路面传来的高频振动。管梁交汇处增设冲压成型的加强支架，支架上开出减振器连接孔与附属件安装孔，既避免焊缝集中在单一节点，也让弹簧阻尼单元的下安装点落在力流最短的位置。

　　设计思路围绕“轻量化与刚度平衡”展开。全地形车经常面对砂石、沟壑、跳跃落地等复杂工况，下叉臂会同时受到纵向制动力、侧向转向力和垂向冲击力，若采用单薄钣金冲压臂，容易在焊缝附近出现屈曲；而整体铸造成本高、试制周期长，也不适合小批量定制车型。选用圆管作为主承载梁，可以在较小截面面积下获得相近的抗弯和抗扭截面模量，管壁沿周向受力均匀，焊接工艺也更容易控制。三角形拓扑本身具有几何稳定性，当轮边受到侧向力时，两根管梁分别承受拉压，载荷能够直接传递到车架铰接点，减少中间弯曲变形。

　　外形尺寸方面，模型需要重点核对三类边界：一是轮边球销或转向节连接座的中心距，它决定轮距和轮胎与车架之间的间隙；二是两个车架衬套套筒的轴线间距与同轴度，装配时若两孔不同轴，螺栓会产生附加弯矩，衬套早期撕裂；三是减振器下支架孔位相对于臂体摆动中心的位置，该杠杆比直接影响悬架等效刚度和减振器阻尼利用率。三维建模时应将套筒端面、管梁中心线和加强板贴合面作为关键基准，焊缝区域保留合理的焊脚空间，避免运动过程中与半轴、制动卡钳、车身底板发生干涉。

　　在实际安装场景中，下叉臂通过前后两个衬套点与车架铰接，外侧通过球销与转向节相连，减振器下端固定在中部加强支架上。车轮上跳时，臂体绕车架套筒轴线摆动，管梁既要限制车轮非必要的前后位移，又要允许设计设定的外倾变化；车辆转弯时，侧向力经球销传入横向管梁，再分解到两个车架支点；制动时，纵向力主要沿斜向管梁传递，加强支架则承担减振器往复拉压。为适应泥水环境，铰接套筒通常需要留出密封和润滑空间，衬套压入后端面与车架支座之间保留装配间隙，防止泥沙卡滞导致摆臂运动受阻。

　　从工程校核角度看，这类结构在有限元分析中应重点关注套筒与管梁连接焊缝、减振器支架折弯根部以及球销座周围区域。落地冲击工况下，最大应力往往出现在管梁相贯线附近，因此加强板不能只贴在外观可见位置，而要覆盖力流转折区域；转向工况则更考验铰接座的局部刚度，若套筒变形过大，会导致前轮定位参数漂移。建模时将圆管、套筒、冲压支架分别作为独立实体处理，焊接边保留连续贴合面，能够更真实地反映装配后的传力路径，也便于后续调整管壁厚度、支架形状和硬点位置。
