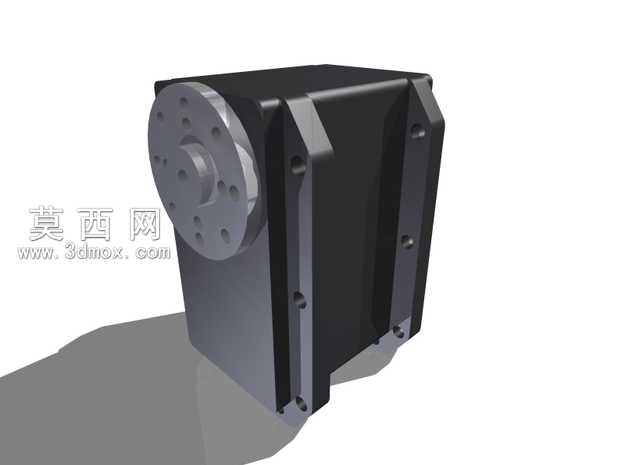

高扭矩伺服执行器MX64三维结构模型

本模型为适配机器人关节应用的高扭矩伺服执行器MX64，采用Autodesk Inventor完成全参数化三维建模，建模过程严格遵循伺服执行器的实际装配逻辑，对输出法兰、壳体支撑结构、内部动力安装位、侧边安装导轨等核心结构进行了1:1比例还原，所有特征尺寸均匹配工业级伺服执行器的通用设计规范。建模阶段优先采用草图驱动的特征生成方式，先绘制输出端法兰的安装孔位分布草图，通过拉伸、阵列特征生成带多组安装孔的法兰盘结构，保证孔位同轴度、端面平面度的参数符合实际装配要求；主体壳体部分采用薄壁拉伸加侧边加强筋的结构设计，通过布尔运算预留内部动力组件、传动组件的安装空腔，侧边的安装导轨采用凸台拉伸加倒角处理，既还原了实际产品的安装定位结构，也通过细节特征提升了模型的真实感。材质与渲染阶段，输出法兰采用阳极氧化铝合金材质参数，调整金属粗糙度、反射率参数还原金属加工后的哑光金属质感；主体壳体的黑色部分采用工程塑料加表面磨砂处理的材质设置，侧边金属安装条采用与法兰一致的铝合金材质，通过不同材质的分区赋予，清晰区分模型的不同功能部件；渲染时添加柔和的环境光与定向主光源，投射出符合真实光影逻辑的软阴影，突出模型的结构轮廓与材质差异，同时对法兰端面、壳体边角做了细微的倒角光影处理，避免尖锐棱角带来的不真实感。结构设计上，该伺服执行器采用方形主体加前端圆形输出法兰的布局，侧边设置的四条纵向安装凸台预留了标准安装孔位，可直接适配机器人关节支架、机械臂连杆的安装需求，输出端法兰的多组均匀分布安装孔可兼容不同规格的负载连接件，整体结构紧凑，在有限的体积内最大化预留内部动力与传动组件的安装空间，满足高扭矩输出的结构强度要求，可直接用于机器人关节装配仿真、机械臂整体装配验证、高扭矩动力组件选型参考等场景，模型装配层级清晰，各部件可单独拆分编辑，方便后续根据实际需求调整安装孔位、壳体尺寸等参数。
