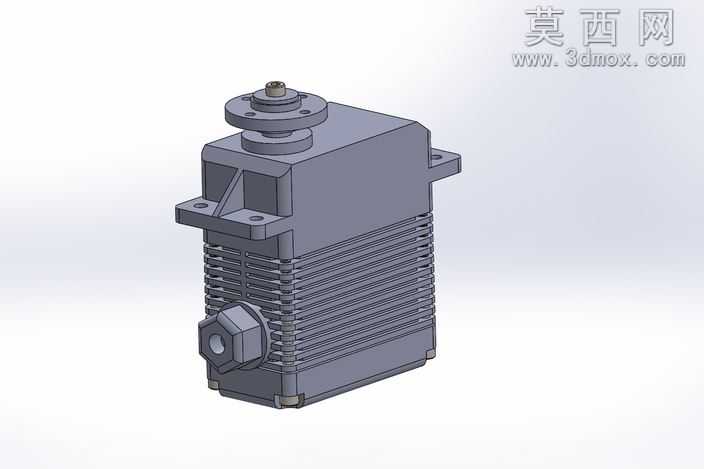

大扭矩1000SGT伺服执行器三维结构设计

本作品为大扭矩规格伺服执行器的三维参数化建模成果，建模过程严格遵循实际工业伺服产品的结构比例与装配逻辑，首先通过草图绘制完成各核心零部件的轮廓基准，依次构建顶部输出法兰盘、主体壳体、散热鳍片结构、侧置接线端口、底部安装定位座等独立零件，建模过程中对壳体表面的平行散热鳍片做了等距阵列处理，保证鳍片间距均匀、厚度一致，还原真实伺服产品的散热结构设计；对顶部输出轴的法兰安装孔做了圆周阵列约束，匹配标准安装尺寸规范，对侧置的接线防护接头做了六角结构与防滑纹理的细节刻画，还原工业接插件的真实形态。装配阶段采用自下而上的装配逻辑，先将内部传动支撑结构与壳体完成同轴心、重合等配合约束，再依次装配输出轴组件、端盖、安装耳座，保证各部件之间无干涉、装配关系符合实际产品的运动逻辑，输出轴可绕自身轴线完成旋转自由度的模拟。材质渲染阶段，为主体壳体赋予哑光深灰工程塑料材质，模拟工业伺服常用的高强度阻燃壳体质感，为输出轴、安装法兰、接线接头赋予金属磨砂材质，区分金属结构件与塑料壳体的视觉差异，为散热鳍片边缘添加细微的倒角光影效果，提升模型的真实感。设计过程中充分参考同规格伺服的实际参数，还原产品的外部安装尺寸、接口位置、结构布局，模型完整保留了安装耳座的固定孔位、输出法兰的连接结构、接线端口的防护形态，可直接用于自动化设备选型参考、结构装配演示、教学场景展示等用途，整体建模精度满足工业级展示与结构验证需求，各零部件参数可编辑，支持根据实际需求调整尺寸规格适配不同的应用场景。
