轻便摩托三片式摩擦离合传动结构

　　这套三片式摩擦离合结构主要面向小排量轻便摩托的动力传递场景，也可作为低速重载追踪设备的过载保护部件参考。在常规轻便摩托动力链中，它布置在发动机曲轴输出端与变速箱输入轴之间，负责在起步、换挡、怠速工况下切断或接合动力，避免发动机熄火，同时缓冲传动系统冲击；在太阳能跟踪器这类户外低速回转设备里，可借用其滑动摩擦特性，在大风载荷突增时让摩擦片间产生可控滑转，限制传入齿轮系的峰值扭矩，保护后续减速齿轮、转轴和驱动电机不被冲击载荷损坏。

　　从实际功能来看，该结构依靠多片摩擦副的压紧力传递扭矩：主动侧随动力输入端旋转，从动侧连接下游传动件，当轴向压紧机构将摩擦片组压紧时，主从动件通过摩擦力同步转动；当压紧力释放或外载超过摩擦副最大静摩擦力时，摩擦片之间产生相对滑转，实现动力分离或过载保护。三片摩擦片的布局相比单片结构，在相同径向尺寸下可增大总摩擦接触面积，提升扭矩传递容量，同时让压紧力分布更均匀，减少局部偏磨，适配小排量动力单元紧凑的安装空间。

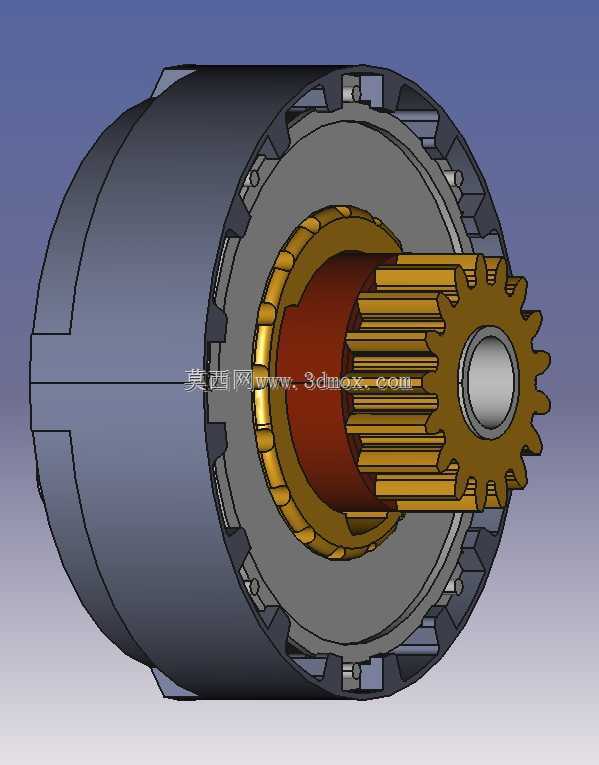

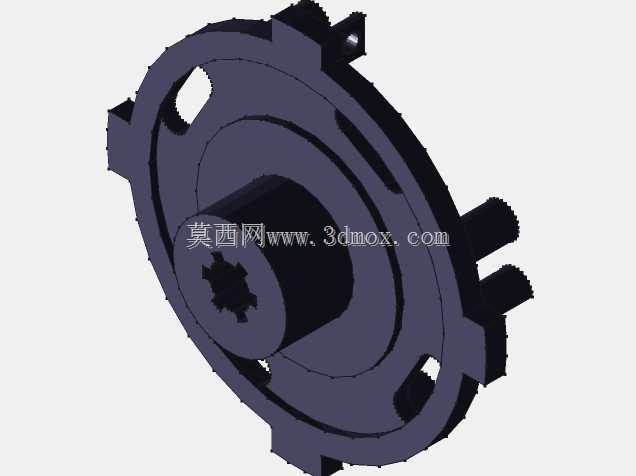

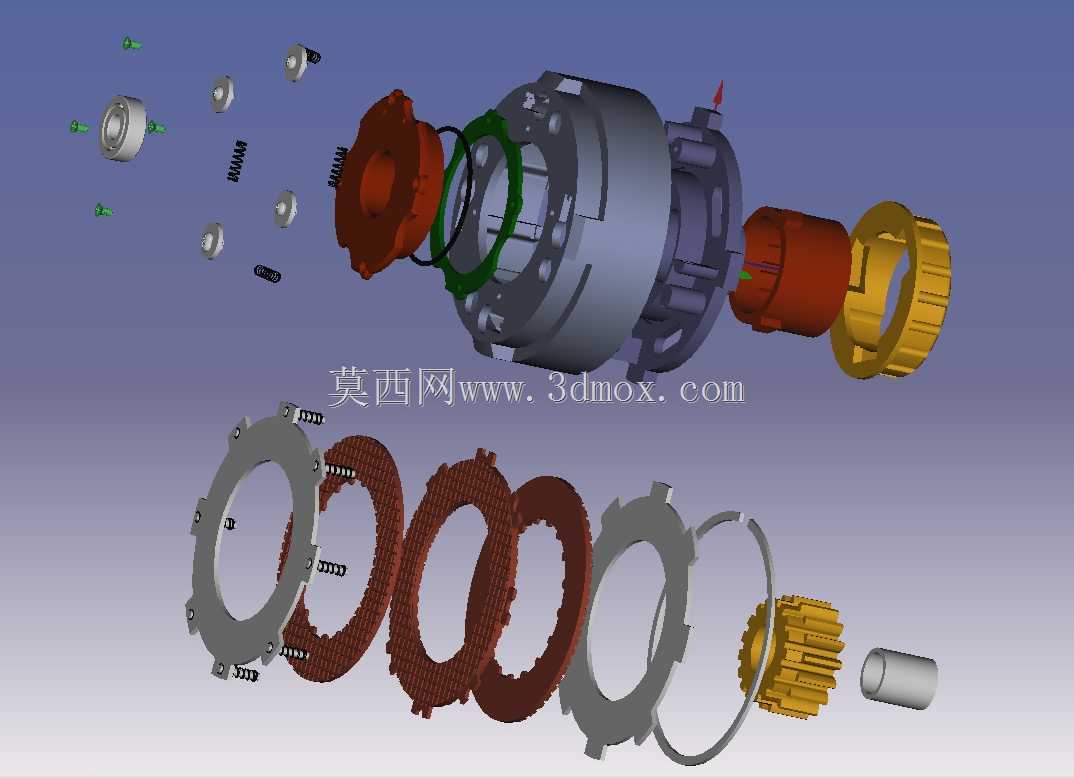

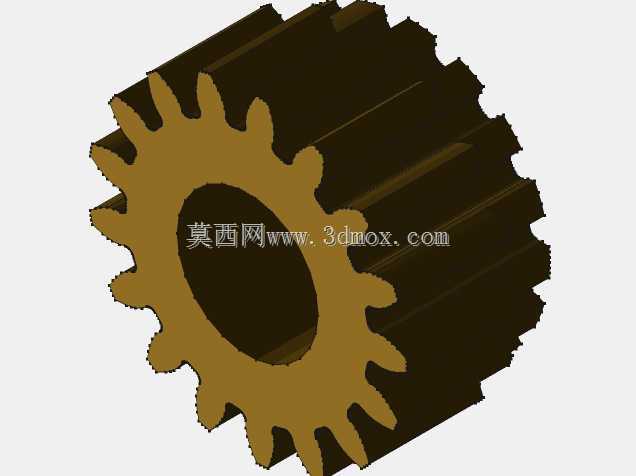

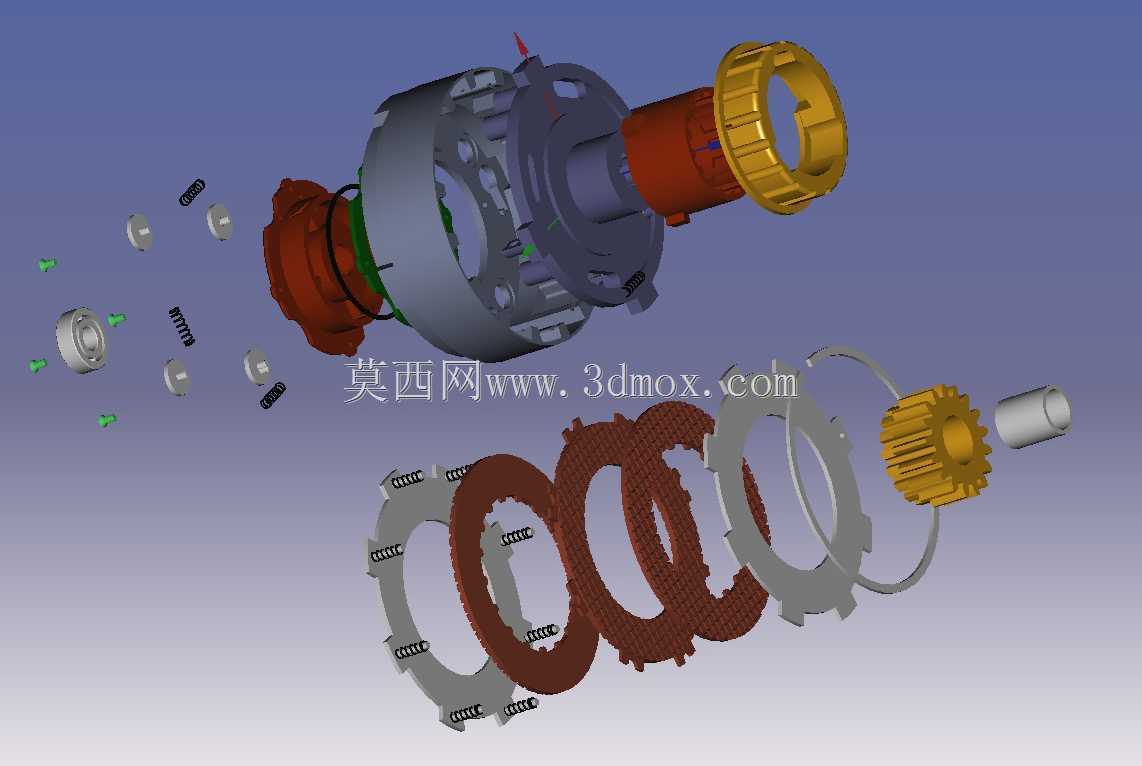

　　设计思路上优先保证外部安装尺寸与原车布局匹配：输入端对接曲轴的定位轴径、安装法兰的螺栓孔位、输出端啮合小齿轮的齿形与安装距都按照实车装配边界还原，确保整体可以直接装入原车传动腔，不需要改动箱体、曲轴端盖等周边部件。内部摩擦片的厚度、压盘弹簧的布置位置、紧固件规格则结合同类型离合件的通用结构推导，重点还原装配关系和运动逻辑：压盘通过周向布置的紧固件与主动壳体连接，弹簧提供轴向压紧力，摩擦片组夹在压盘与主动壳体的端面之间，从动片通过内花键与输出轴配合，输出轴末端的小齿轮与变速箱初级从动齿轮啮合，整套回转部件的同轴度由输入端中心轴承和输出端轴颈共同约束。

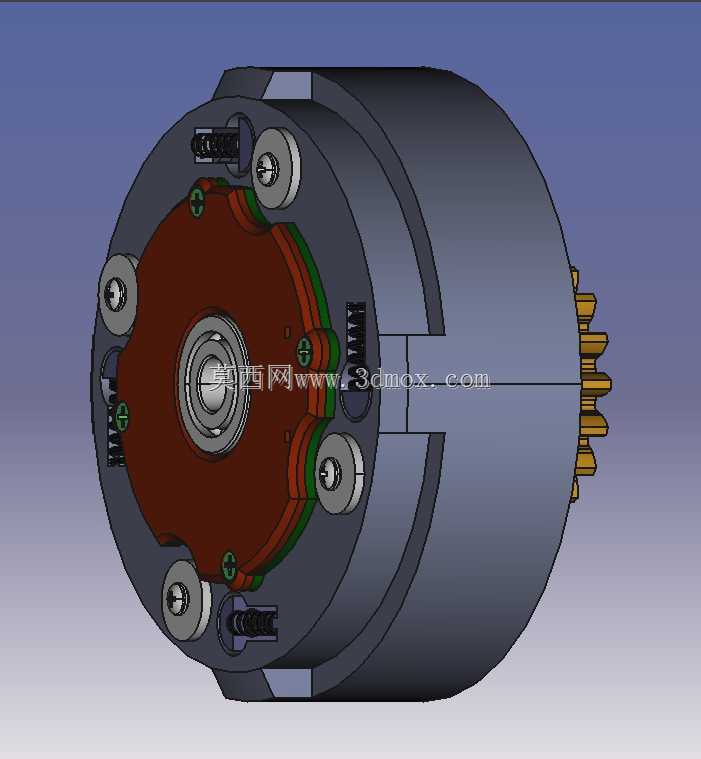

　　外形尺寸方面，整体为圆柱式回转总成，轴向长度覆盖从曲轴安装端面到输出齿轮齿顶的全部范围，径向最大轮廓为主动壳体的外圆，周向均匀布置的紧固螺钉、定位销都不超出壳体外圆边界，安装时可沿轴向整体套入曲轴端，再通过端面螺栓固定。安装边界需要预留摩擦片滑转的轴向间隙、压盘微动的行程空间，径向要和变速箱壳体内壁保留安全间隙，避免运转中壳体与固定件发生干涉；输出齿轮的啮合侧隙需控制在常规齿轮传动推荐范围内，既不能因侧隙过大产生冲击噪音，也不能因侧隙过小出现热态卡滞。

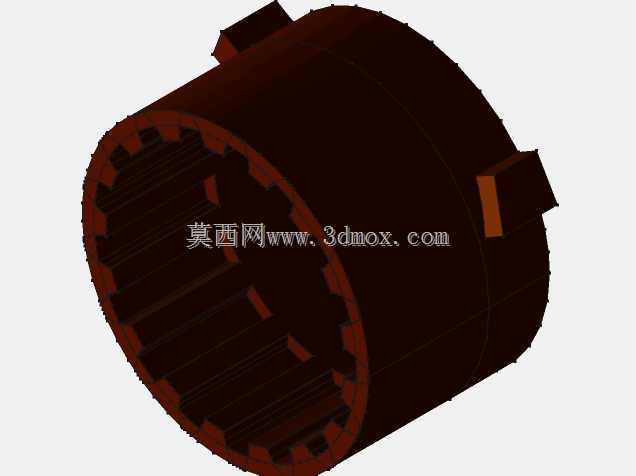

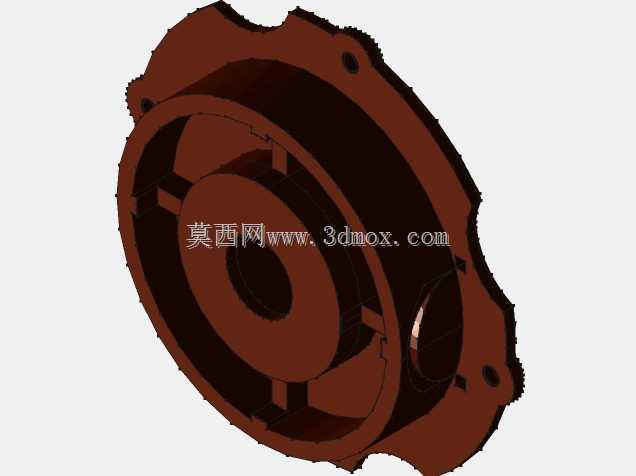

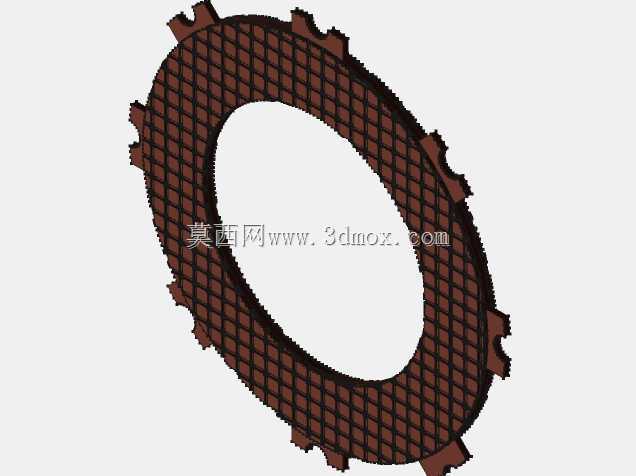

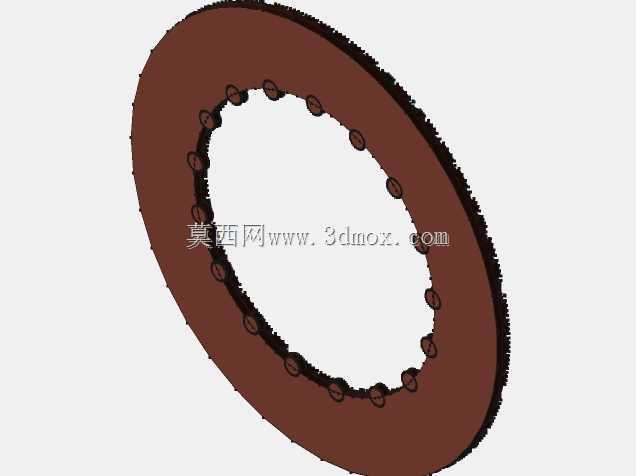

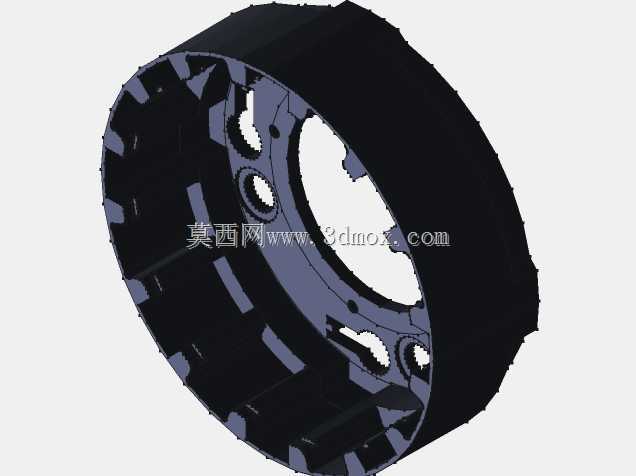

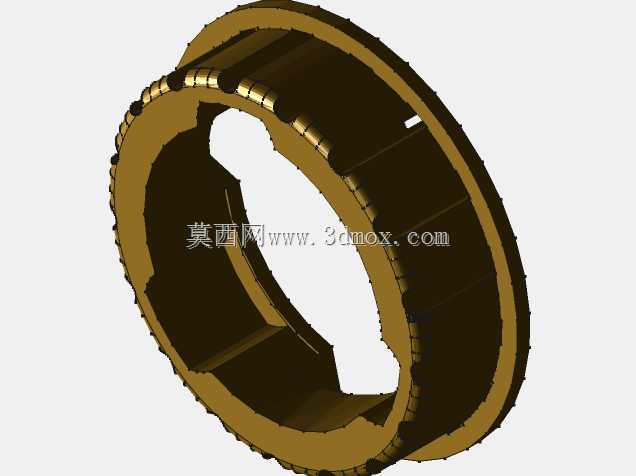

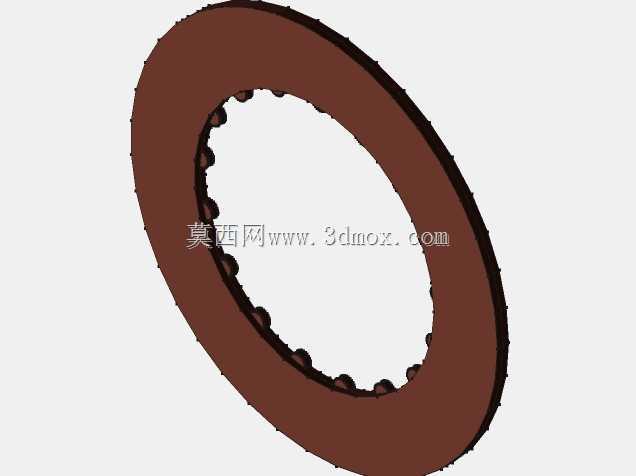

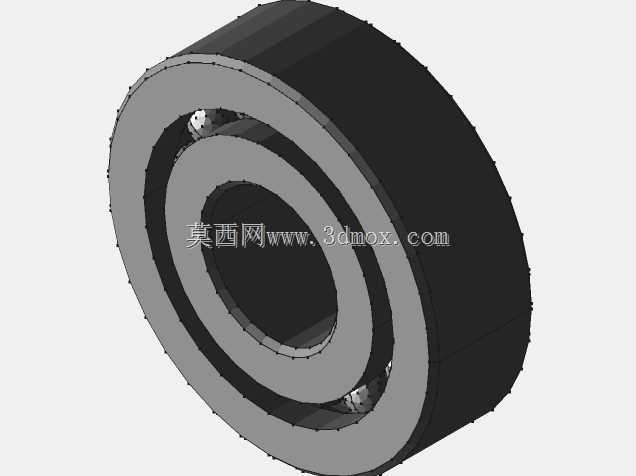

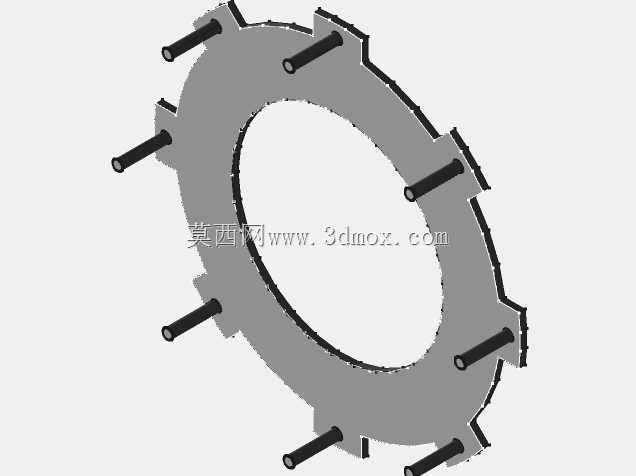

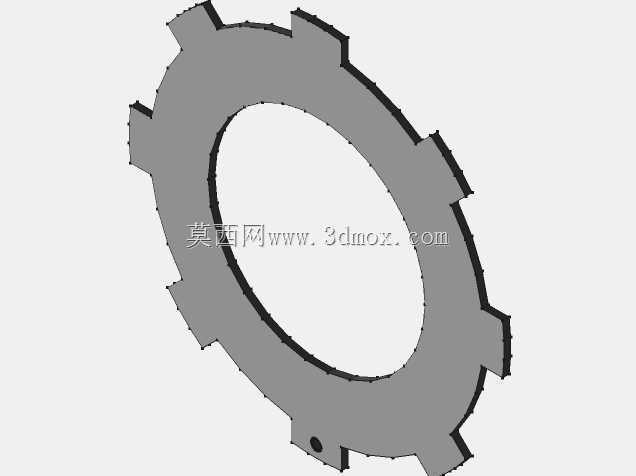

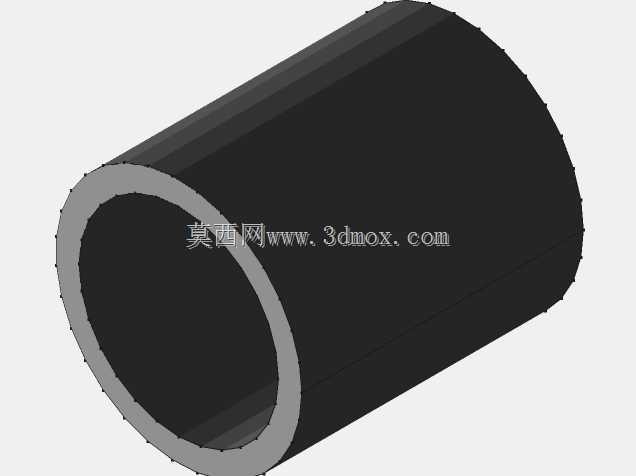

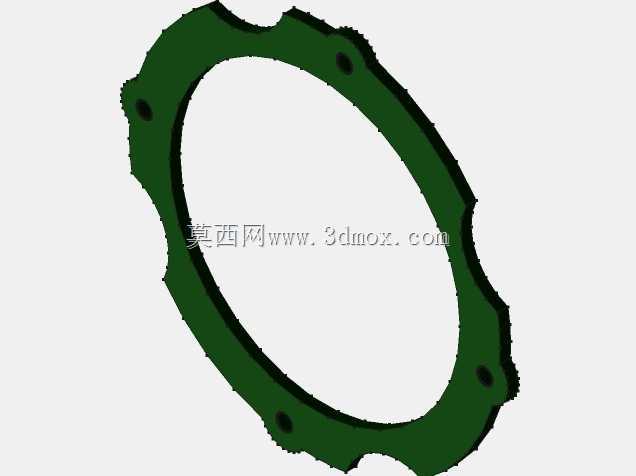

　　结构细节上，主动壳体采用刚性较好的圆筒造型，承受摩擦片的反作用力和周向传动扭矩；端面上的多颗螺栓沿圆周均布，保证压盘受力对称，避免压盘倾斜导致摩擦片偏载；中心轴承同时承担径向支撑和少量轴向定位作用，维持输出轴回转精度。摩擦片组采用交替排布的主动片与从动片，主动片外齿与壳体内槽配合，从动片内花键与输出轴配合，扭矩传递过程中载荷沿圆周均匀分布。在改装用于过载保护场景时，可通过调整压紧弹簧的预紧力改变滑转扭矩阈值：预紧力越大，摩擦副能传递的最大扭矩越高，滑转触发点对应的外载也越大；预紧力过小则会导致正常工况下频繁打滑，出现动力传递效率下降、摩擦片异常磨损的问题，需要结合下游齿轮系的额定扭矩、驱动单元的最大输出扭矩反复标定，让滑转扭矩落在齿轮系承载极限以下、正常工作载荷以上的区间。

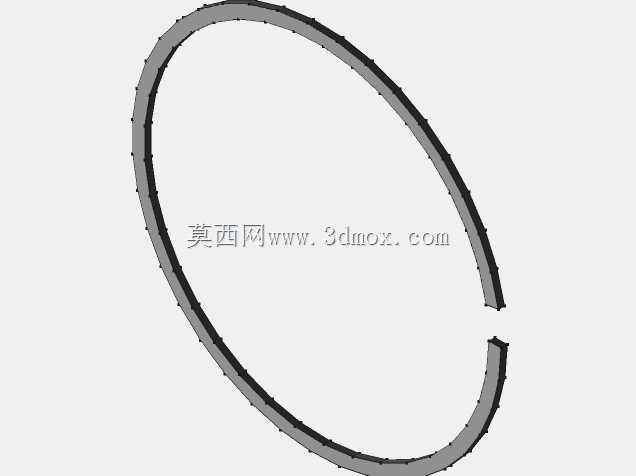

　　建模过程中完整还原了所有零件的装配层级：从中心轴、轴承、摩擦片组、压盘、紧固螺栓到末端输出齿轮，每个配合面的装配关系都按照实际装配顺序搭建，可直接用于干涉检查、运动模拟，也能作为同类小尺寸多片离合器设计、改装的结构参考，帮助设计者快速理解紧凑空间内多片摩擦离合的布局逻辑与安装约束。
