奔驰Actros三轴重载卡车底盘结构

　　该三维结构围绕梅赛德斯-奔驰Actros系列重型卡车底盘展开，呈现的是不带上装货厢或专用作业装置的裸底盘状态，这类底盘在专用车改装领域具有很高的通用性。整车采用6×4驱动形式，前桥为转向桥，后方并装两根驱动桥，适合承担中重型运输、市政作业以及消防车辆改装任务。

　　从实际工程使用来看，裸底盘是专用车上装开发的基础。消防车、随车起重运输车、混凝土泵车、环卫作业车等产品都需要在成熟卡车底盘上布置副车架、罐体、臂架或设备舱。建模时保留驾驶室、车架纵梁、车桥、悬架、车轮、燃油箱、进气系统和尾部连接区域，能够为上装设计者提供准确的安装边界。尤其是消防车改装，需要在底盘上方布置水泵、泡沫罐、器材箱和乘员舱，底盘的宽度、纵梁高度、孔位分布和轴荷限制都会直接影响后续布置。

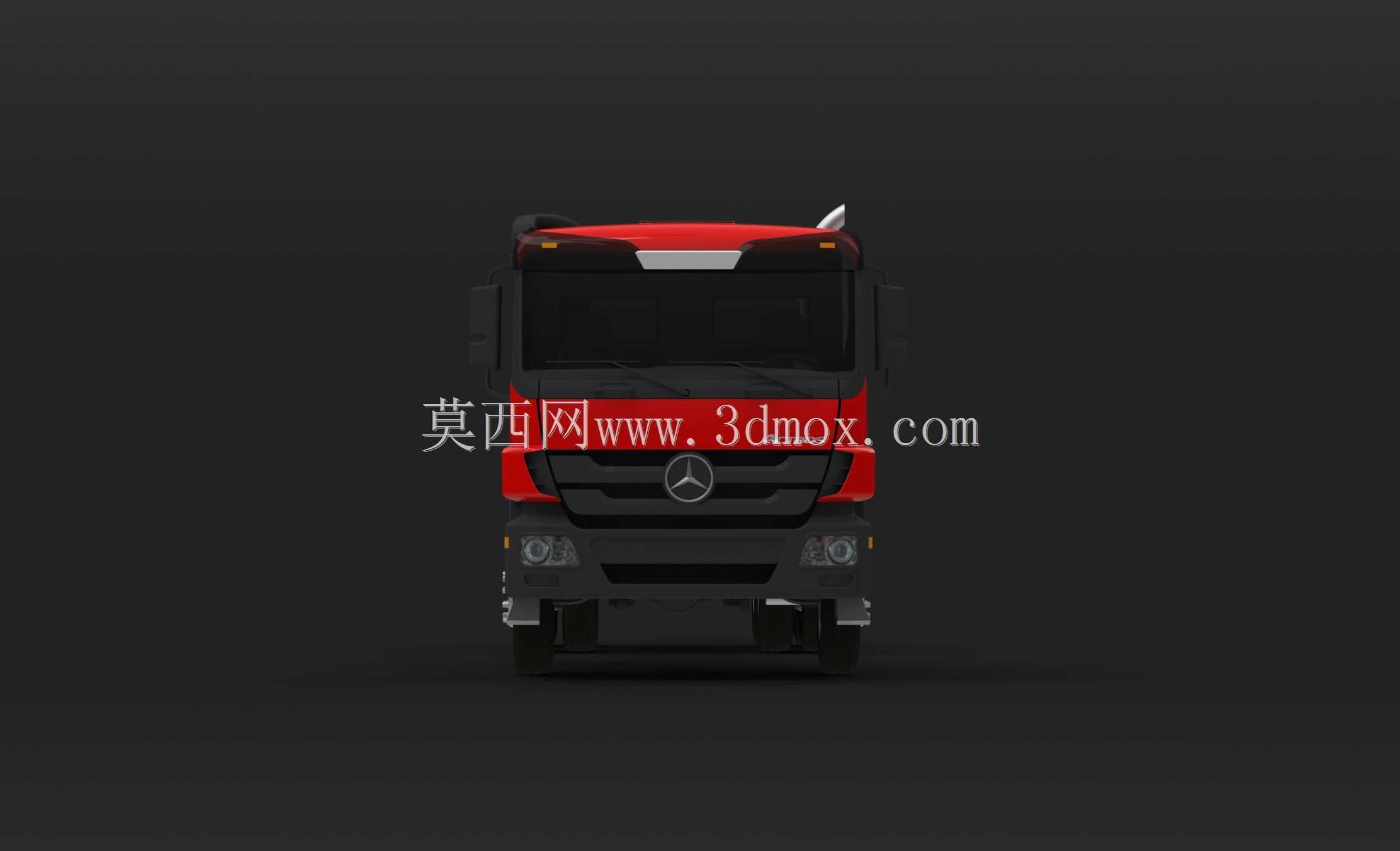

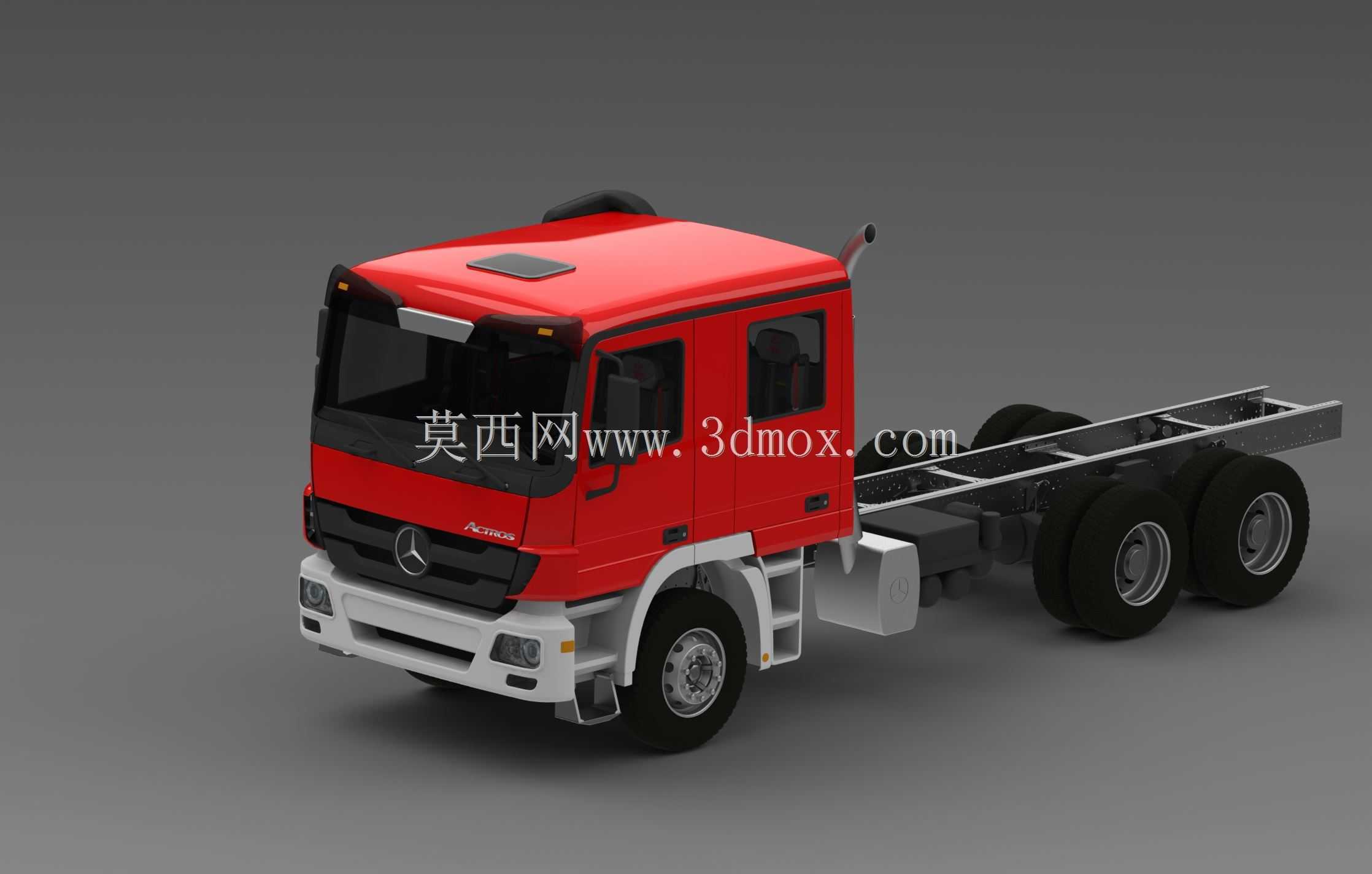

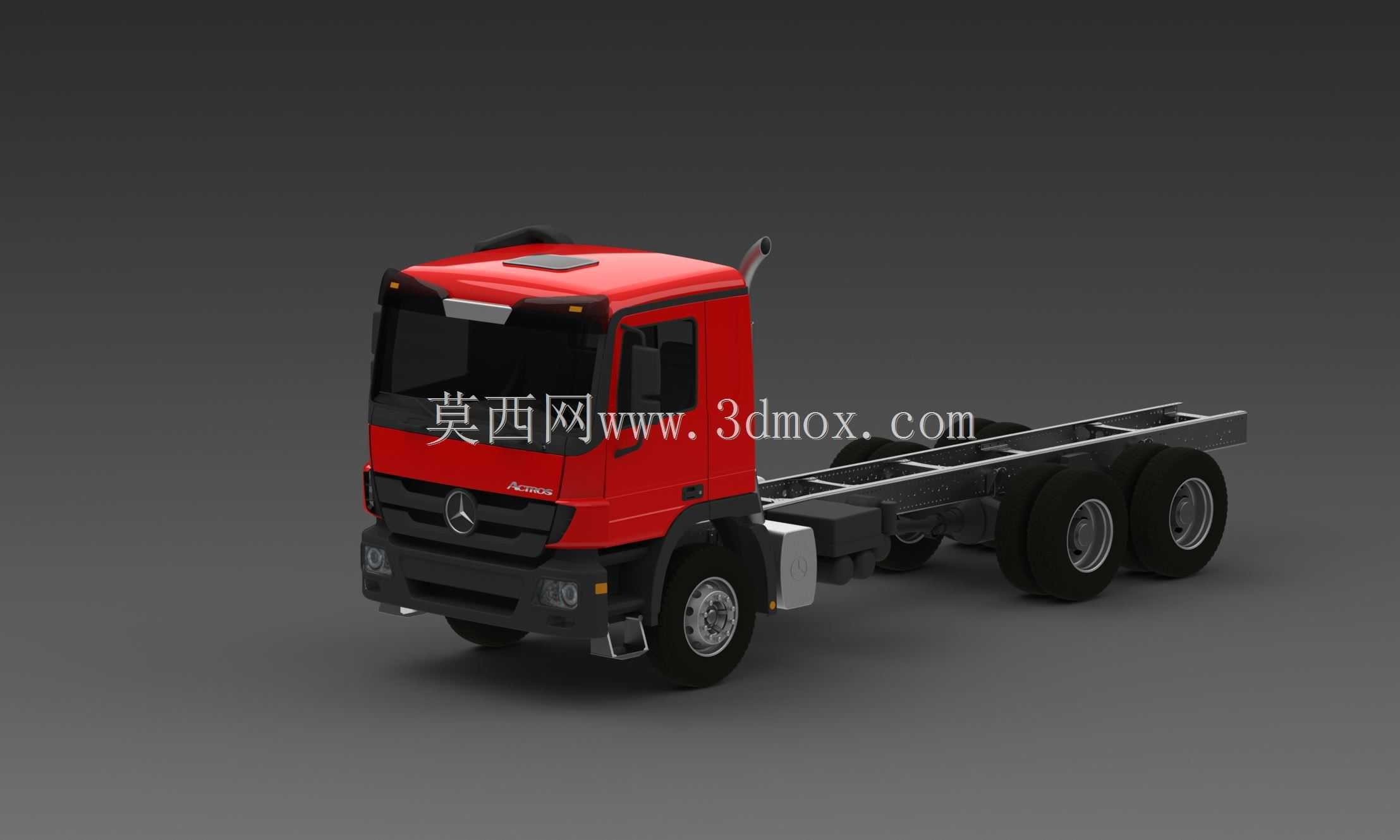

　　外形方面，模型保留了Actros驾驶室的高顶平头造型，前脸具有明显的奔驰卡车特征，前挡风玻璃面积较大，便于观察前方道路和作业区域。驾驶室位于发动机上方，这种平头布置能够在整车长度受限的情况下给上装留出更多空间。驾驶室后部与车架之间保留了驾驶室翻转、悬置和管线连接所需的空间，改装时不能在该区域布置干涉件。

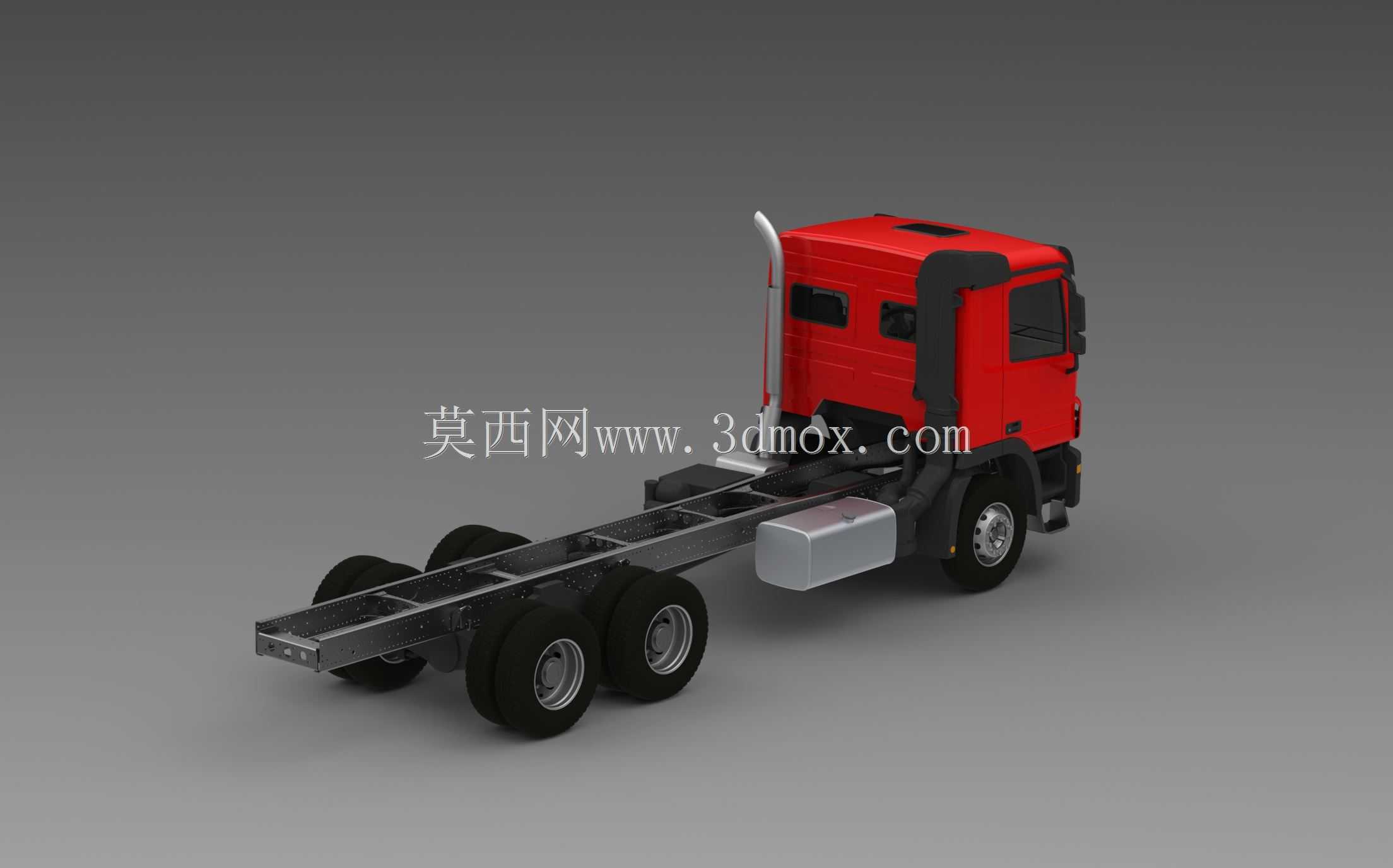

　　底盘主体采用梯形车架结构，左右两根纵梁沿整车长度方向延伸，中间通过横梁连接，形成承受弯曲和扭转载荷的基础框架。纵梁侧面可用于安装燃油箱、蓄电池、储气筒、排气后处理装置及专用设备支架。对于上装改装而言，副车架通常通过连接板、U形螺栓或弹性支承与主车架连接，设计时需要避开原车管路、线束和易维护部件。

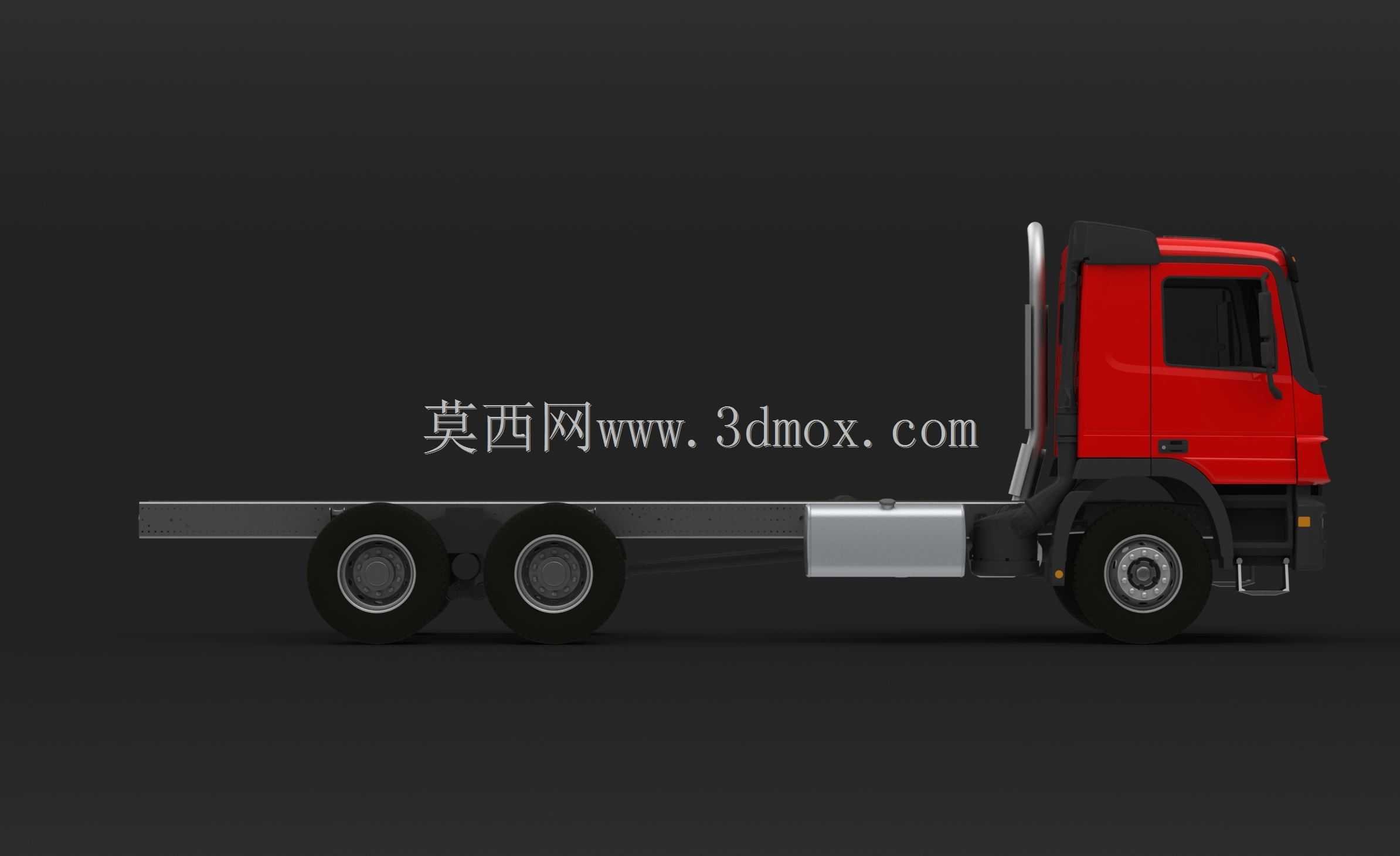

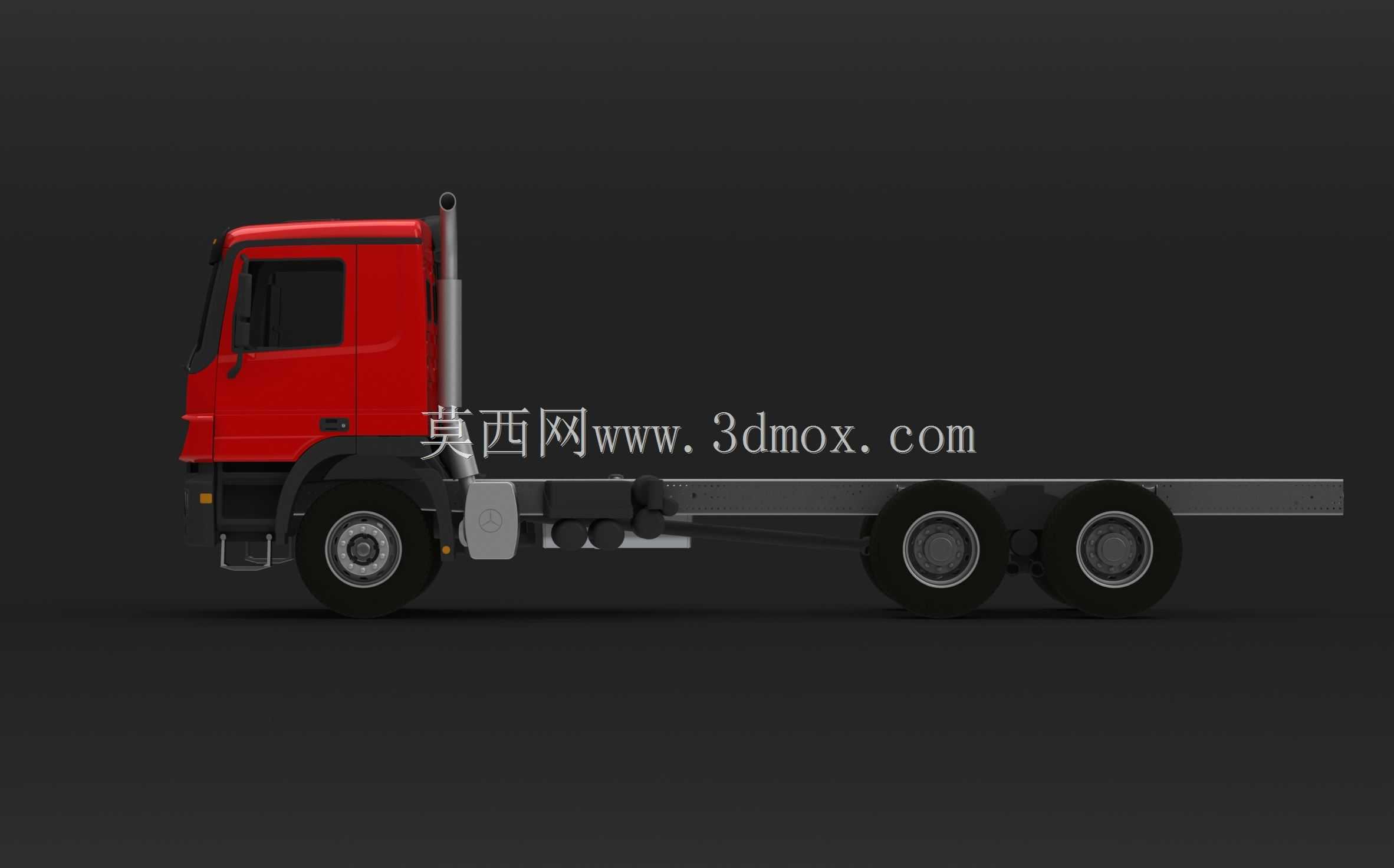

　　行走系统中，前轮为单胎布置，后方两根驱动桥采用双胎并装形式，能够提高承载能力并适应重载工况。车桥与车架之间通过悬架连接，模型中可见多轴布置带来的轴距与后悬关系。多后桥结构有利于分散轴荷，使车辆在满载器材、水罐或泡沫液罐时仍能满足道路行驶对轴荷的要求。转向轮位于前部，转向节、轮毂和轮胎的相对位置可用于检查最小转弯空间以及轮罩干涉。

　　动力传动系统在底盘上的体现主要包括发动机舱区域、变速器安装位置以及通向驱动桥的传动路径。虽然该模型重点不在发动机内部细节，但底盘下部的空间关系已经能够支持排气管、传动轴、冷却系统和取力器接口的方案校核。消防车等专用车辆常需要从发动机或变速器取力，以驱动水泵或液压系统，因此取力器位置、传动轴夹角和周边间隙是改装设计中的关键项。

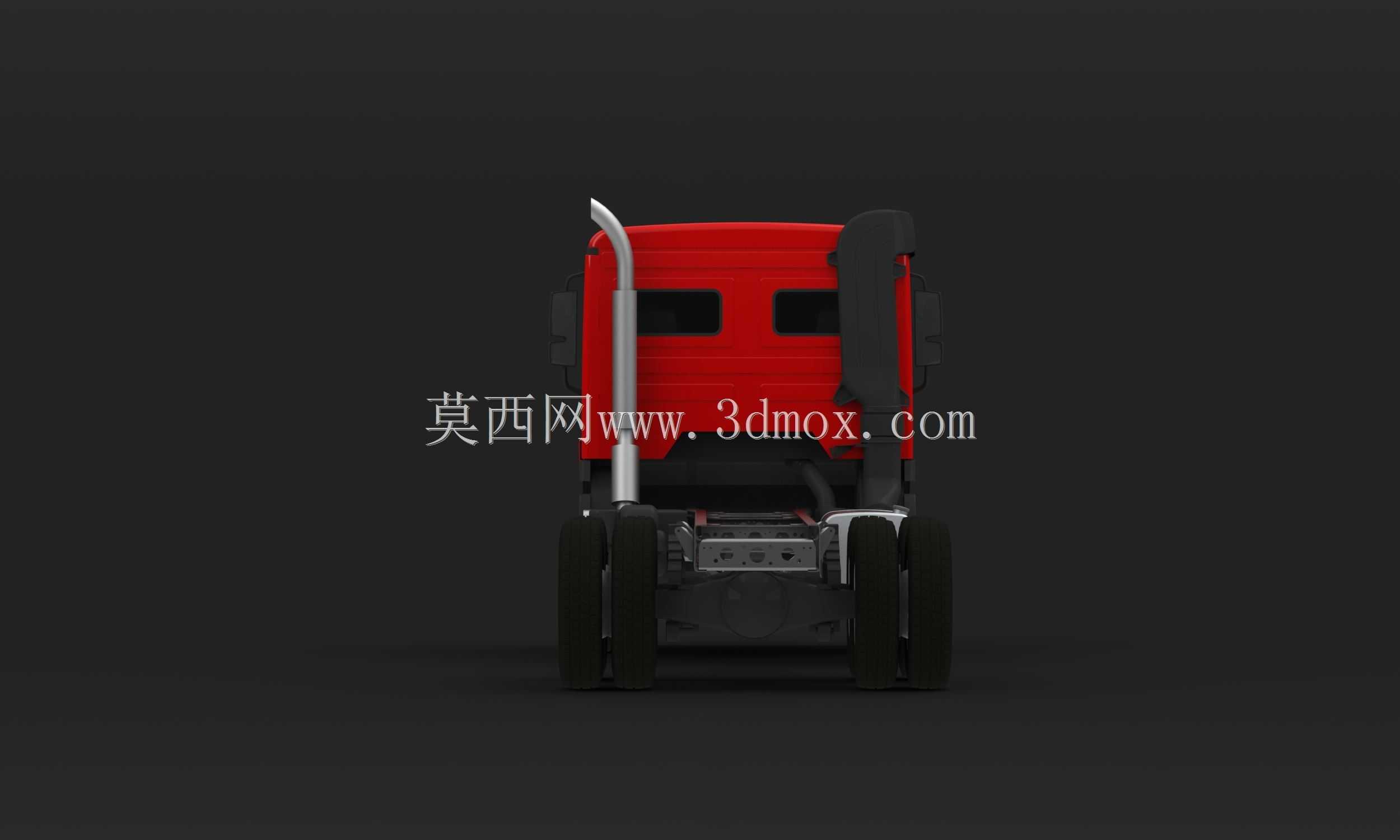

　　驾驶室后方至车架尾端的区域是上装布置的核心空间。该段车架平直，适合安装大型设备舱、储罐或起重机构。尾部车架可设置牵引连接、后防护、支腿或作业附件安装点。设计上装时，需要同时考虑整车接近角、离去角、后悬长度以及 Rear overhang 对轴荷转移的影响。若设备过于靠后，会使前桥轴荷下降，影响转向和制动稳定性；若设备过于集中在驾驶室后方，则可能造成前桥过载。

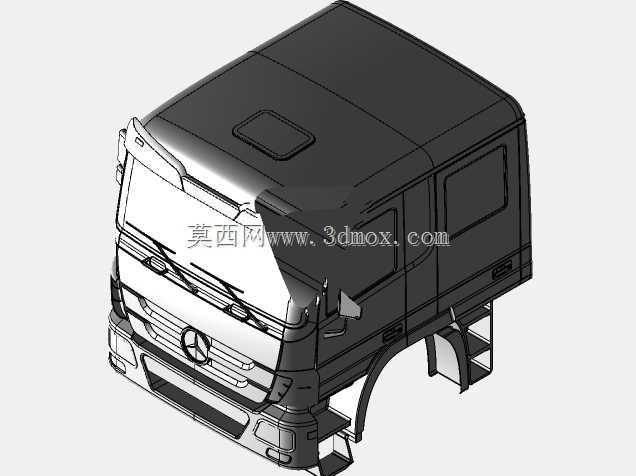

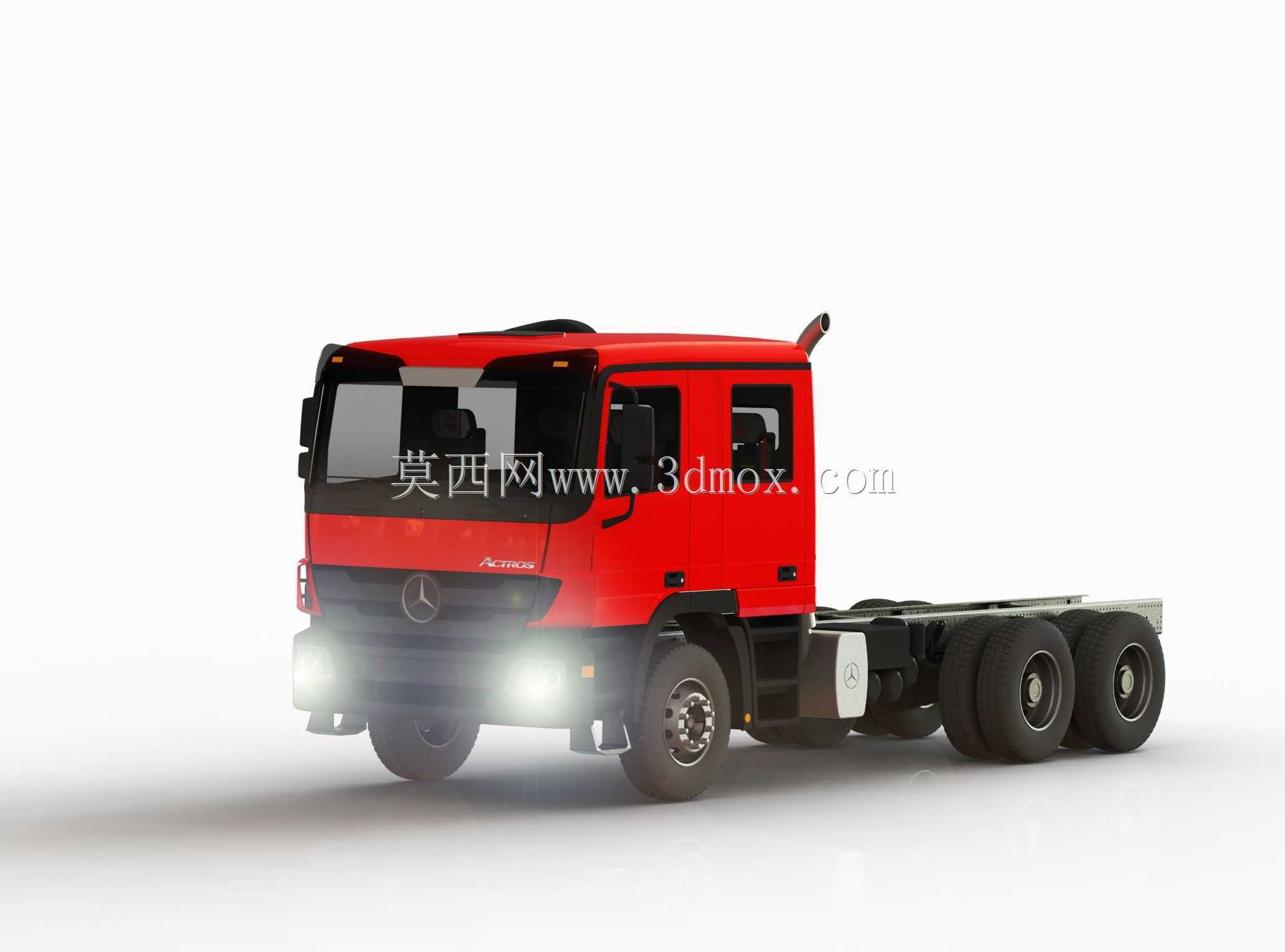

　　建模思路上，该作品以整车外观和底盘装配关系为主，采用实体化外形表达驾驶室、轮胎、车架、车桥和油箱等主要部件，适合用于方案展示、空间校核和改装布局讨论。驾驶室细节包括前格栅、保险杠、车灯、后视镜、车顶导流区域和侧窗，能够在渲染场景中清楚表达车辆识别特征。底盘部分则强调纵梁贯通、横梁分隔、多桥排列以及轮拱与车架的相对位置。

　　在结构设计评审中，这类模型可用于检查上装支架是否与原车油箱、储气筒、排气管发生干涉，也可用于评估器材箱侧门开启空间、踏板维护空间以及消防车泵房布局。若进一步深化，可在现有外形基础上补充车架孔位、悬架板簧或空气悬架、转向拉杆、传动轴、制动管路和电气接口等细节，从而形成更完整的专用车改装设计参考。

　　整体来看，该卡车底盘模型抓住了重型专用车基础底盘的关键结构特征：高顶平头驾驶室提供驾驶与乘员空间，梯形车架承担主要载荷，三轴布置提升承载能力，后部开阔车架支持多类上装集成。对于从事专用车、消防车或重型作业车辆设计的人员而言，它能够作为整车布置、外形展示和安装边界分析的直观数字化载体。
