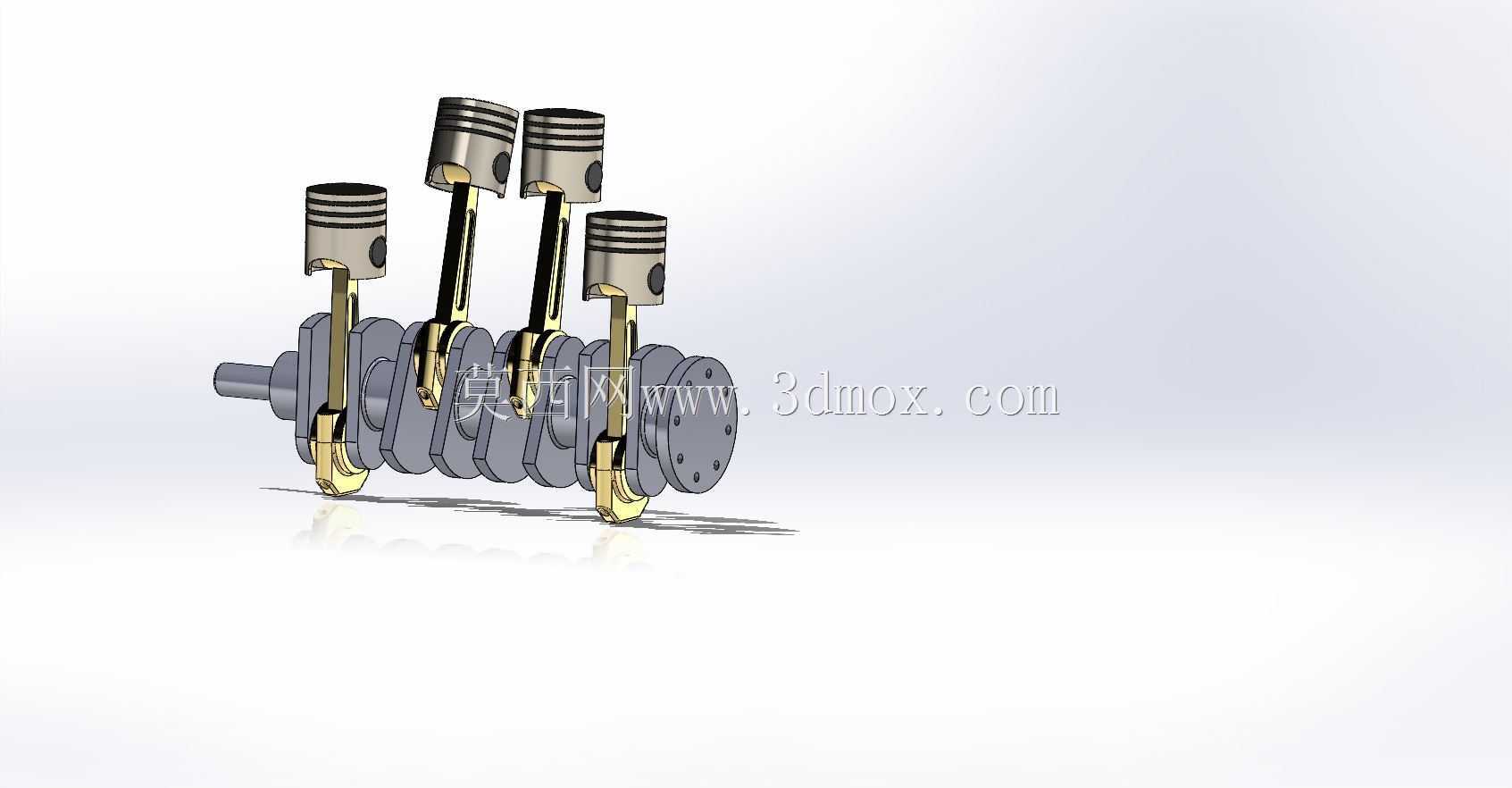

这套直列四缸内燃机核心运动机构三维数模,完整还原了量产车用四冲程汽油发动机曲柄连杆总成的全部配合关系,覆盖曲轴、四组连杆、活塞、活塞环、活塞销、连杆轴瓦、连杆盖、紧固螺栓等全部运动零部件,各部件间的装配约束完全按照实际发动机的公差配合逻辑搭建,可直接用于运动仿真验证、结构教学演示、新机型动力模块前期方案对标参考。
从实际装车场景来看,这类直列四缸动力单元是当前民用乘用车、轻型商用车、小型工程机械动力站、固定式发电机组应用最广泛的内燃机构型,相比三缸机型运转平顺性更优,相比六缸机型整机长度更短、整机重量更低、机舱布置兼容性更强,绝大多数前置前驱家用车型、1.5T-2.5L排量区间的动力平台都采用该类直列四缸布局。数模中曲轴采用全支承设计,四个连杆轴颈按照1-3-4-2的点火顺序错开布置,相邻曲拐夹角180度,运转时一阶往复惯性力可完全自平衡,仅需配置轻量化的曲轴扭转减振器即可抵消二阶振动,不需要额外加装平衡轴模块就能满足乘用车NVH设计要求,这也是直列四缸构型能成为行业主流的核心结构优势。
建模过程中各零件的尺寸边界完全参照量产成熟机型的设计规范设定:曲轴主轴颈直径按照通用汽油机设计规范取缸径的0.6-0.7倍区间,连杆轴颈直径取主轴颈的0.8倍左右,连杆中心距设定为活塞行程的3-3.5倍,避免高转速工况下连杆摆角过大造成活塞裙部与缸壁侧向敲击;活塞总高设定为缸径的0.8-1倍,活塞销孔中心到活塞顶面的压缩高度严格匹配燃烧室压缩比设计要求,活塞环槽区分第一道气环、第二道气环与油环的不同槽宽与槽深,气环采用桶面环结构、油环带回油孔,完全贴合实际量产零件的加工特征。
装配逻辑上,连杆大头采用斜剖分面设计,剖分面加工有定位锯齿,保证连杆盖与杆身装配时的周向定位精度,连杆螺栓采用塑性转角法拧紧的工艺约束在数模中通过同轴、贴合约束完整还原;活塞销采用全浮式配合,销座两端配置卡环槽,防止活塞销轴向窜动刮伤缸壁;曲轴的轴向定位通过中间主轴颈两侧的止推瓦实现,数模中预留了0.1-0.2mm的轴向窜动间隙,完全符合实际发动机的装配公差要求。
在工程应用层面,这套数模可直接用于多个场景:一是教学实训中演示四冲程发动机进气、压缩、做功、排气四个行程里活塞往复运动、曲轴旋转运动的转换逻辑,清晰展示气门正时与活塞位置的对应关系;二是新动力总成开发前期,可基于该基础构型调整缸径、行程、连杆长度参数,快速完成不同排量机型的曲柄连杆机构方案迭代,校核活塞运动加速度、连杆受力、曲轴轴颈比压等核心设计指标;三是用于维修培训场景,直观展示连杆安装方向、活塞朝前标记、轴瓦装配定位唇的配合位置,避免一线装配过程中出现装反、错装的工艺问题。
外形与安装边界方面,整个总成的轴向长度由四个缸的缸心距决定,量产机型缸心距通常取缸径的1.1-1.25倍,直列四缸整机曲轴总长度控制在400-500mm区间,缸体内部曲轴箱的回转半径需要预留曲轴曲柄旋转的安全间隙,曲柄臂外圆到缸体主轴承座内壁的间隙不小于5mm,避免高转速工况下动件与静件发生运动干涉。数模中所有运动部件的运动包络都已完成校验,活塞运行到上止点时顶面与缸体顶面的下沉量、活塞运行到下止点时裙部不脱出缸套下端面的安全距离,都完全符合内燃机设计的工程规范,没有出现结构干涉、运动死点的问题。
