四缸内燃机缸体带气缸腔结构设计

项目分类:发动机 发布时间:2024-11-03 ID:786871
  • 四缸内燃机缸体带气缸腔结构设计
  • 四缸内燃机缸体带气缸腔结构设计
  • 四缸内燃机缸体带气缸腔结构设计

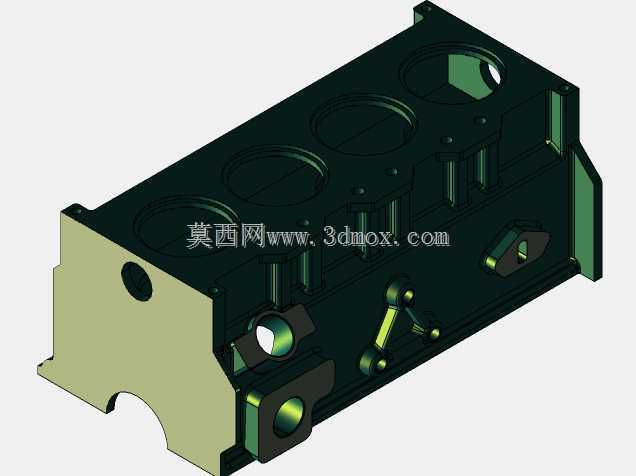

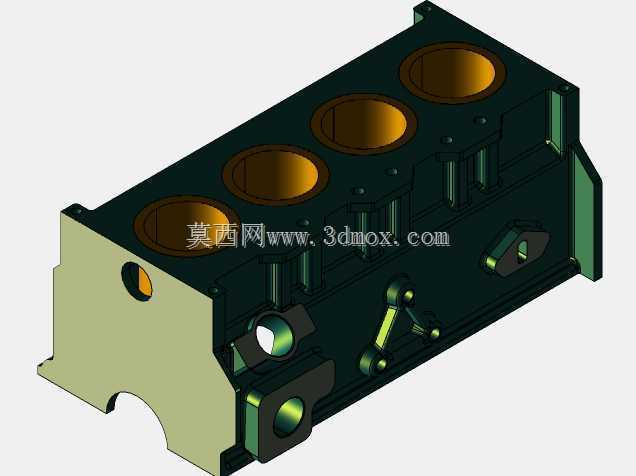

  该三维结构围绕直列四缸内燃机的基础承载件展开,缸体作为发动机中尺寸最大、装配关系最集中的铸件,承担着气缸导向、曲轴支承、润滑油道布置、冷却水腔隔离以及外围附件安装基准等多重作用。模型保留了顶面四个连续气缸孔的开口边界,孔位沿长度方向等距排列,形成典型直列四缸布置;缸体侧壁、端面和下部加强区域以实体方式表达,能够直观反映毛坯壁厚变化、凸台分布和局部加强筋走向。

  从实际使用场景看,这类缸体多用于小排量乘用车、轻型商用车、小型工程机械或固定式动力单元的发动机开发阶段。结构设计人员在方案阶段需要先确定缸心距、缸径、缸体长度、端面安装位置和曲轴箱轮廓,再与气缸盖、活塞连杆、曲轴、油底壳、正时罩、飞轮壳以及冷却润滑部件进行干涉检查。该模型把气缸腔与外部安装面放在同一装配坐标系中,便于校核活塞上行极限、连杆摆动空间、曲轴回转半径和缸壁最小厚度之间的关系。

  外形上,缸体长度由四组气缸中心距和两端壁厚共同决定,宽度方向需要容纳水套、侧壁加强筋以及外部附件安装面,高度方向则从气缸盖结合面延伸至曲轴箱分箱面。顶面气缸孔周围布置有螺栓凸台和工艺孔位,用于气缸盖压紧与冷却、润滑通道对接;前端面和侧端面保留了圆形孔、异形缺口及连接凸台,可作为正时机构、传感器、盖板或管路支架的安装边界。下部开口区域需要为曲轴旋转和连杆运动留出连续空间,因此侧壁不能单纯按等厚实体处理,而应在轴承座附近增加材料,在非受力区域适当减薄。

  设计思路上,缸体不是孤立零件,而是整个动力总成的定位骨架。气缸孔轴线与曲轴轴线的垂直度、缸孔之间的位置度、顶面平面度以及主轴承孔同轴度,都会直接影响活塞摩擦、机油消耗、密封可靠性和整机振动。建模时需要把这些功能需求转化为可检查的几何特征:气缸孔采用规则圆柱面表达,便于后续珩磨余量和壁厚分析;侧壁凸台采用局部加厚,避免螺栓压紧时产生应力集中;水套区域虽然在外观模型中未完全剖示,但外形尺寸已经为内部水道预留了包裹空间;曲轴箱外侧的斜向筋条和凸耳结构,则服务于刚度提升与附件固定。

  安装边界方面,缸体顶面需要与气缸盖形成稳定密封面,底面或下平面需要与曲轴轴承盖、油底壳等部件衔接,前端通常对接正时罩壳或齿轮室,后端则连接飞轮壳或变速器输入侧。外围起动机、发电机、机油滤清器、水泵、进排气管支架等附件的安装点,往往也直接落在缸体侧壁凸台上。因此在三维布置中,不仅要关注螺栓孔是否存在,还要核对工具操作空间、拆装路径、管路弯曲半径以及热态膨胀后的间隙。

  该结构适合用于发动机教学演示、初步方案评审、装配关系讨论和有限元前处理参考。通过实体外观可以清楚看到四缸缸体的长箱式特征、端面开口、侧壁加强和安装凸台分布;对于初学者理解内燃机从气缸、活塞到曲轴箱的层级关系,以及对于工程师在概念阶段讨论铸件轮廓、装配空间和加工基准,都具有直接参考价值。后续若进入详细设计,还需要在该外形基础上补充水套内腔、主轴承座、油道孔、螺栓孔深度、铸造拔模斜度、加工余量和密封面细节,使模型从结构展示进一步转化为可制造、可装配、可分析的工程零件。
