这套摇杆摆臂式六轮移动平台,主要面向非结构化星球表面巡视、科研教学探测车验证以及复杂地形移动机器人试验场景。它的核心任务不是在平整道路上追求速度,而是在松散沙土、碎石坡、沟壑和凸起岩石之间保持车体姿态稳定,让上部搭载的探测仪器、采样机构或试验载荷获得相对可靠的承载基础。

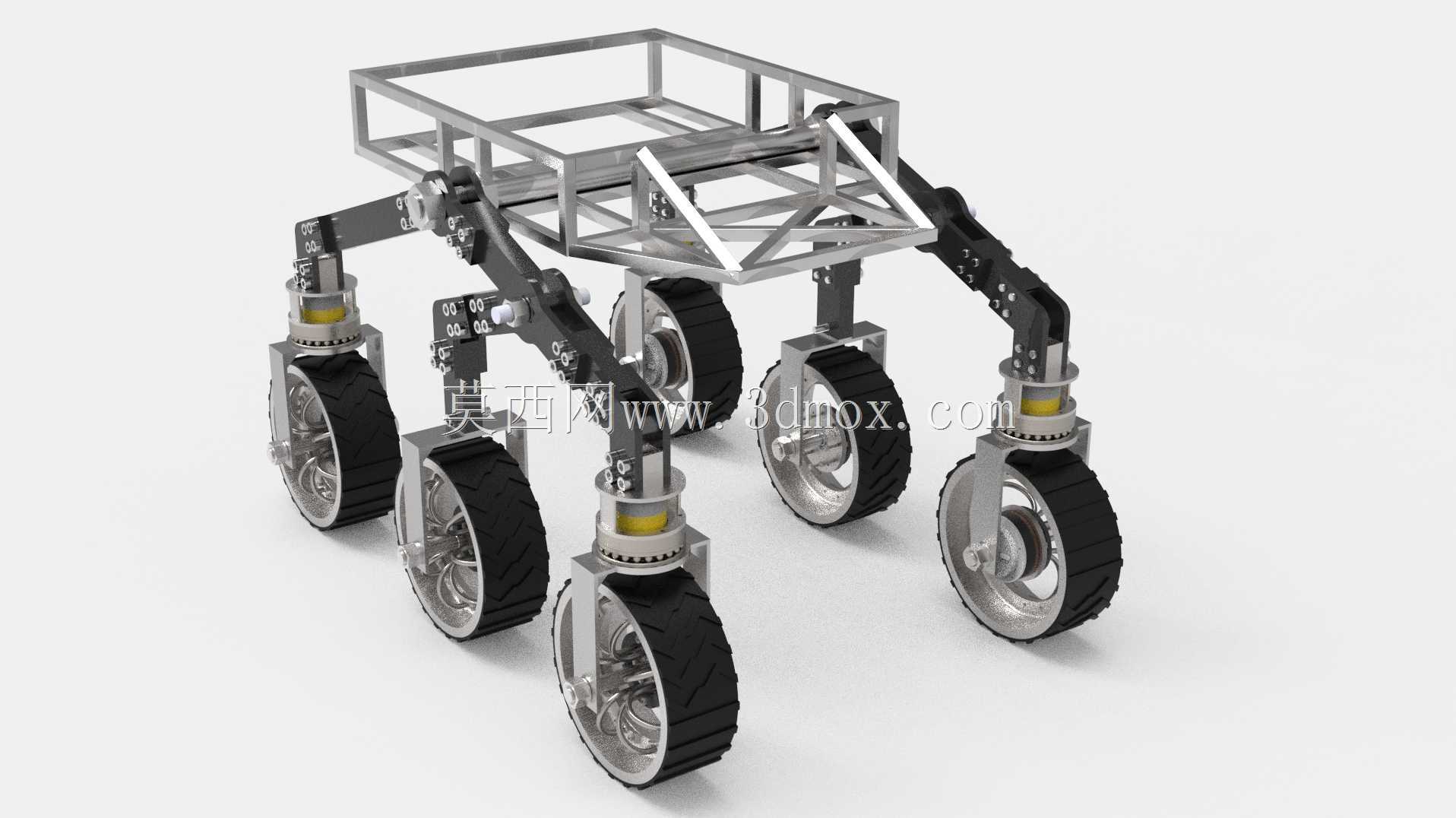

行走部分采用左右独立的摇杆—摆杆联动思路。每侧三个车轮通过铰接摇臂与车体连接,左右主摇臂再经车体中部的差速机构形成姿态耦合。当某一侧车轮压上石块或落入浅坑时,该侧悬架会绕铰接点转动,另一侧悬架通过差速关系参与平衡,从而降低车身侧倾幅度。与普通刚性车架相比,这种结构不依赖主动控制即可完成大部分地形适应,在供电、控制和维护条件受限的探测任务中更有实际意义。

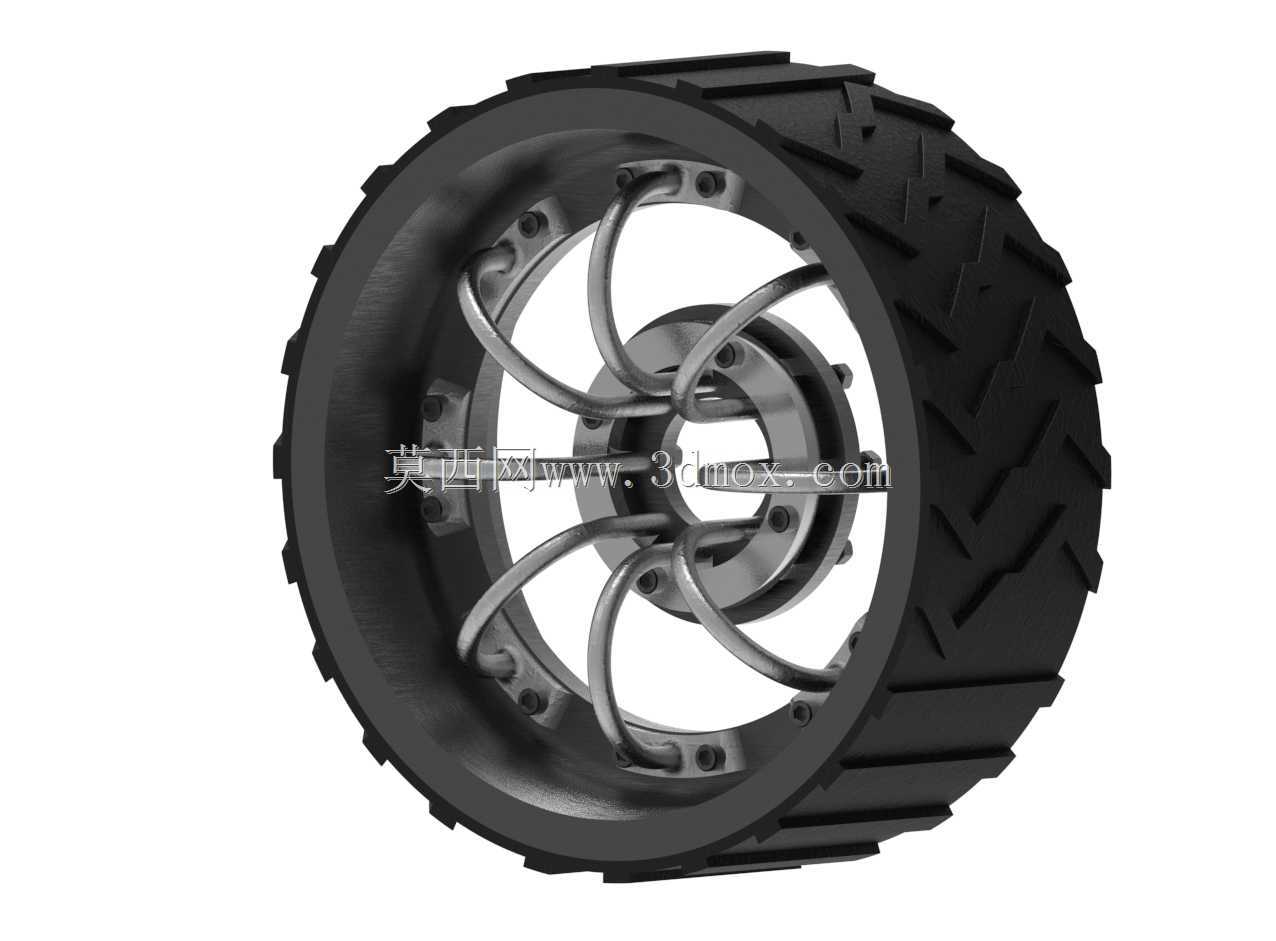

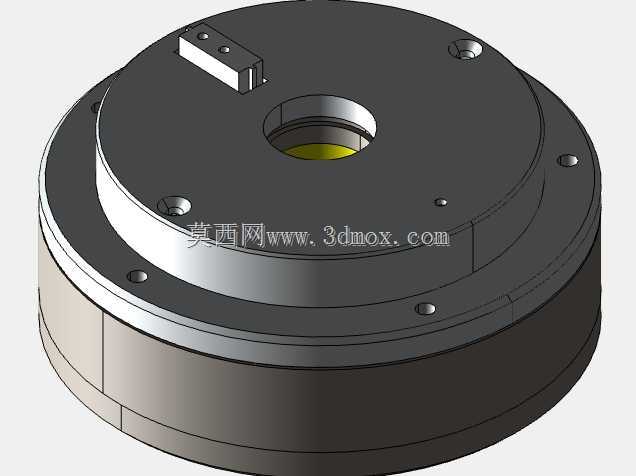

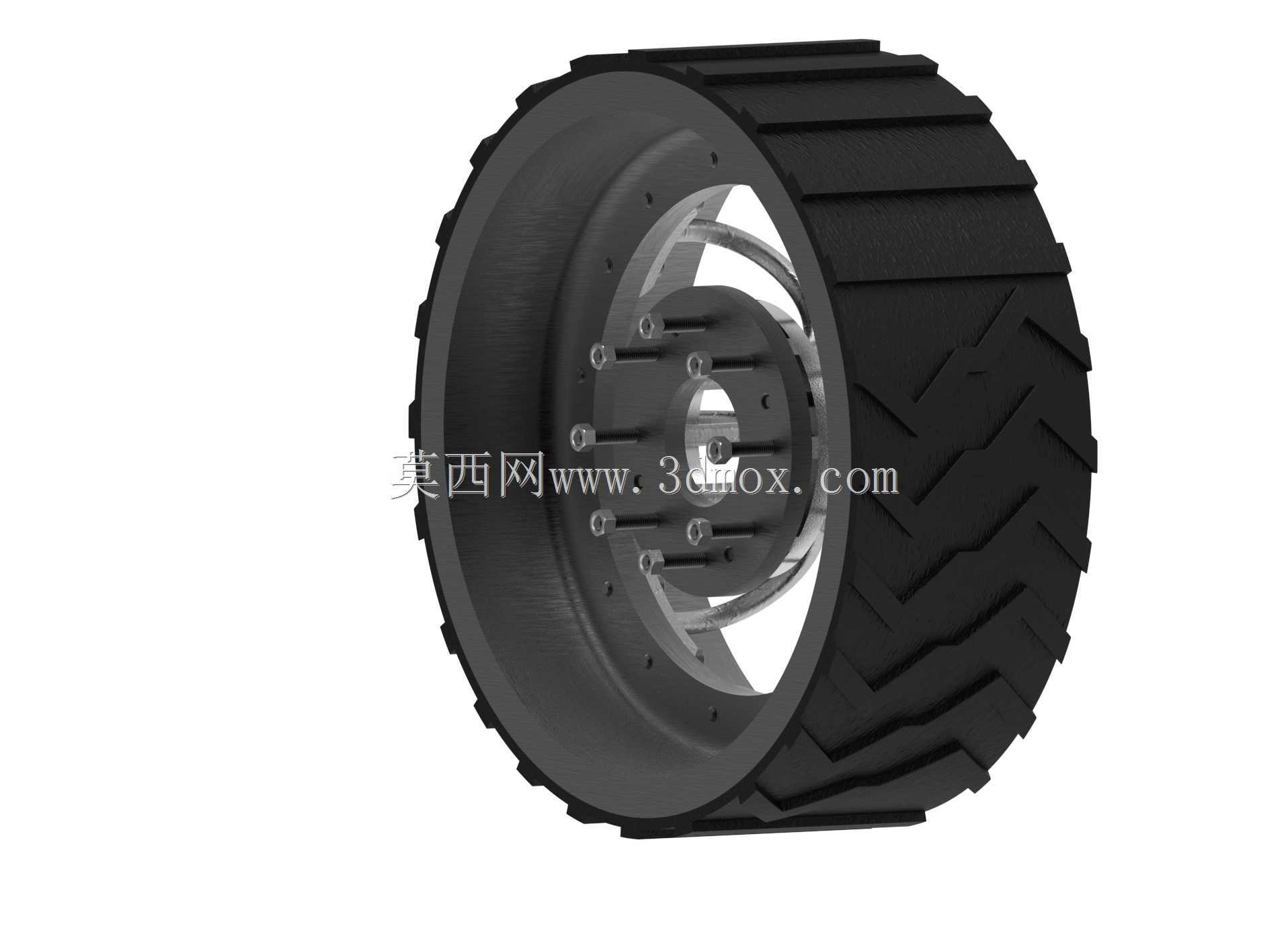

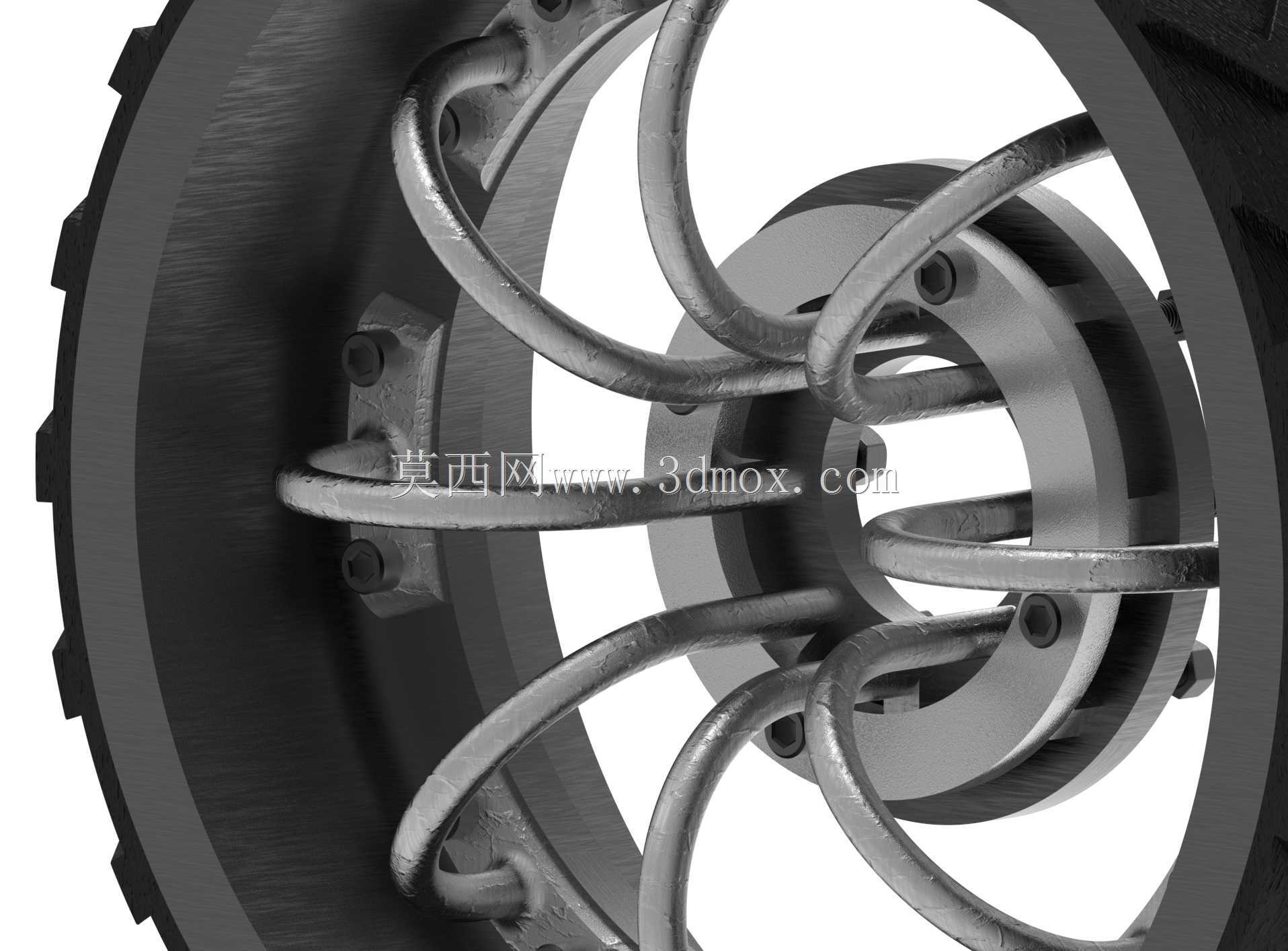

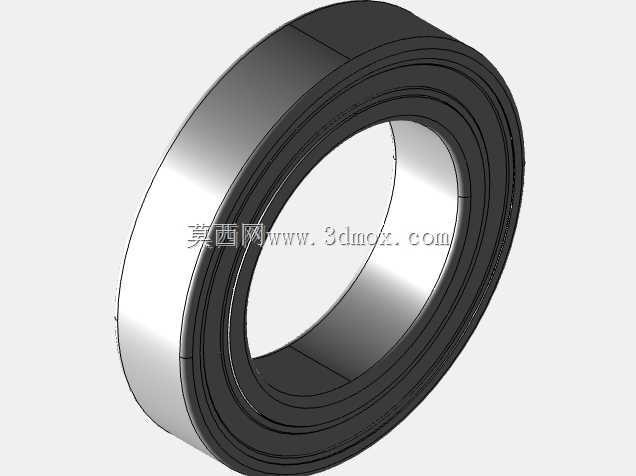

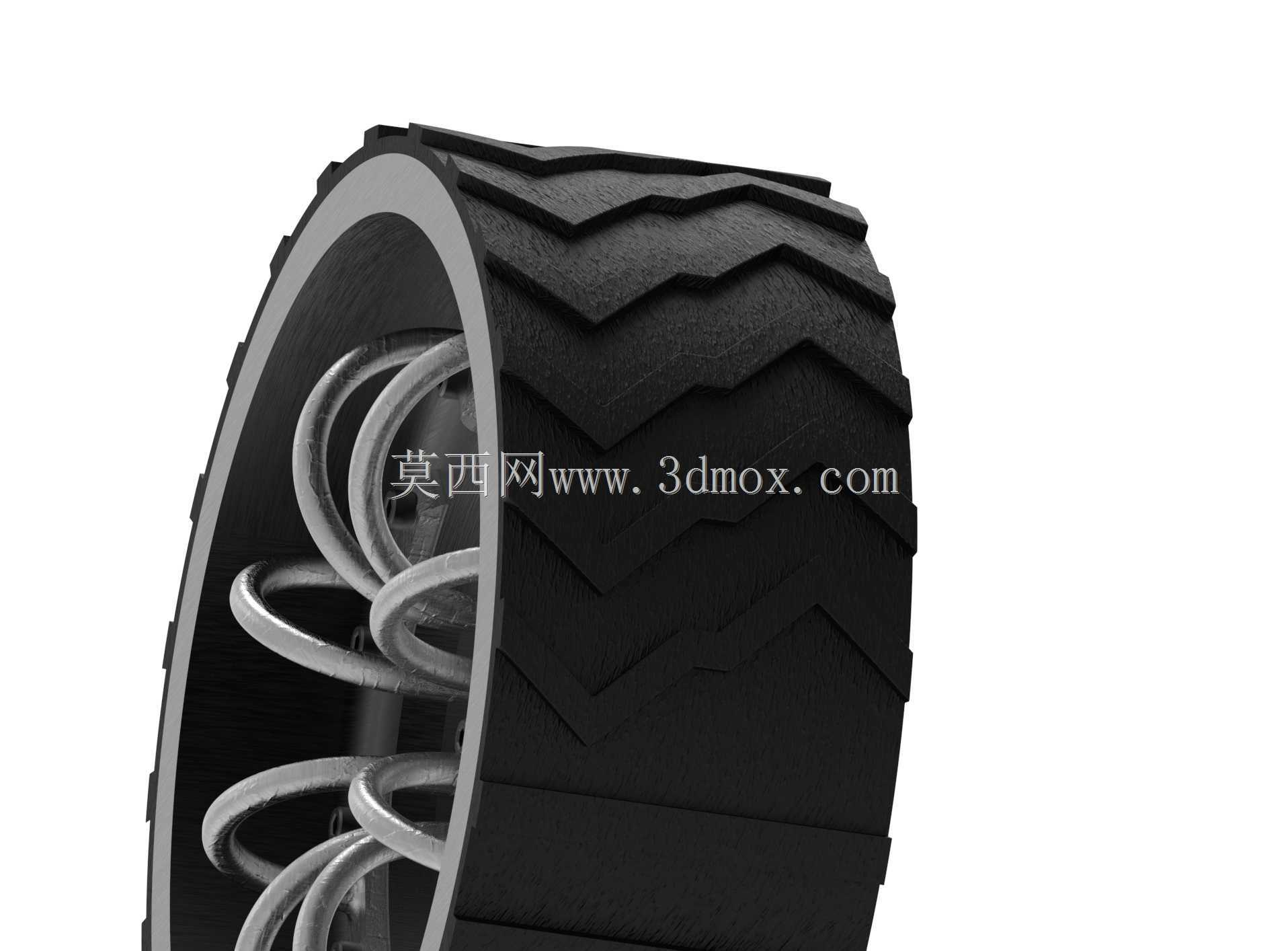

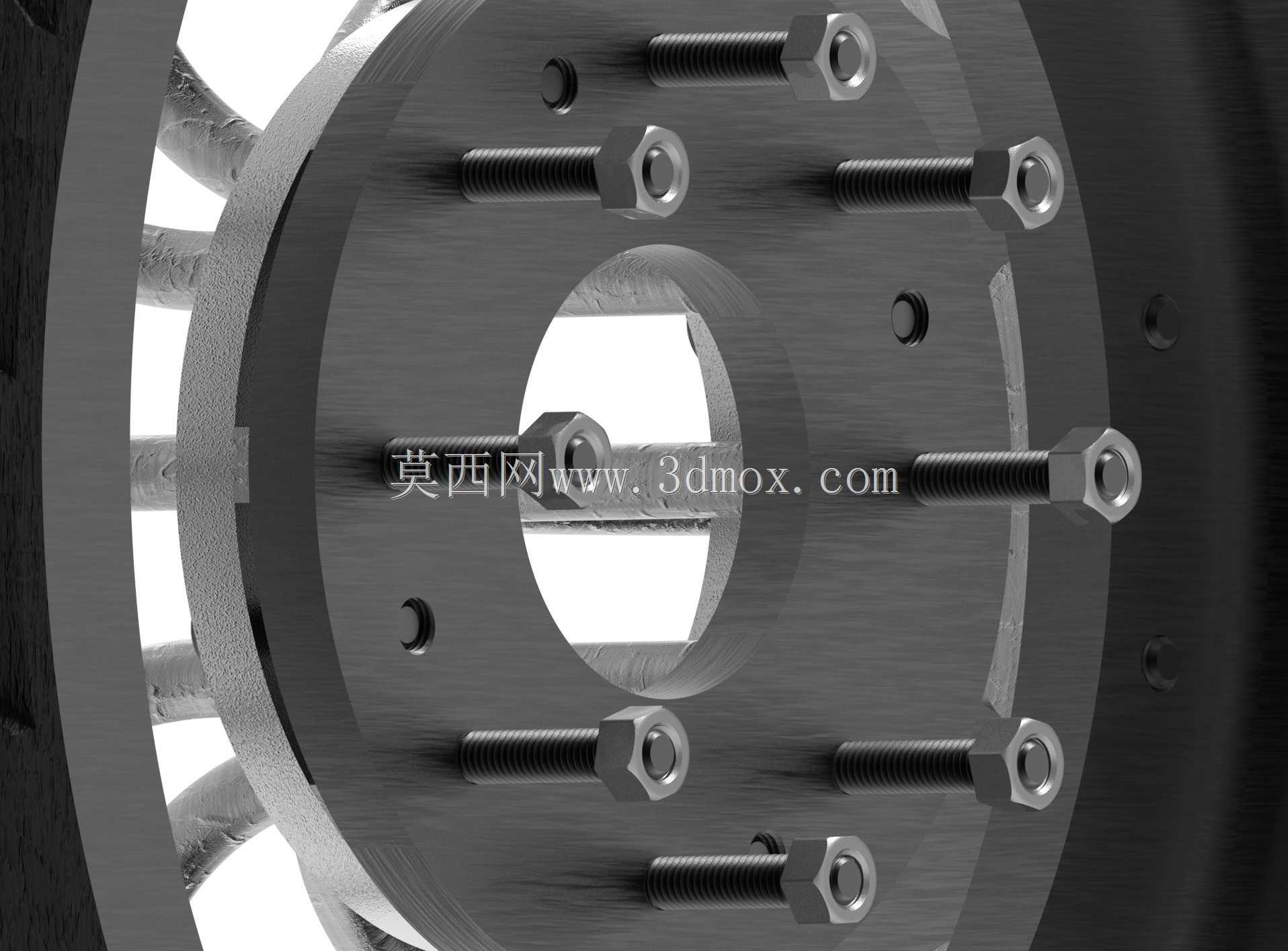

车轮布置为前后轮承担越障与导向、中轮参与支撑和牵引的组合形式。轮组带有明显的独立转向和驱动安装位置,轮毂、轮轴、轴承座、减速驱动单元以及转向支架均在模型中有所体现。轮胎外轮廓采用深齿纹形式,适合在低附着力沙质表面增加咬合面积;轮辋与驱动轴之间预留了紧凑的安装空间,可布置轮毂电机、行星减速件或谐波传动件。实际选型时,需要结合整车重量、轮上载荷和爬坡角度校核驱动扭矩,不能只按平地滚动阻力估算。

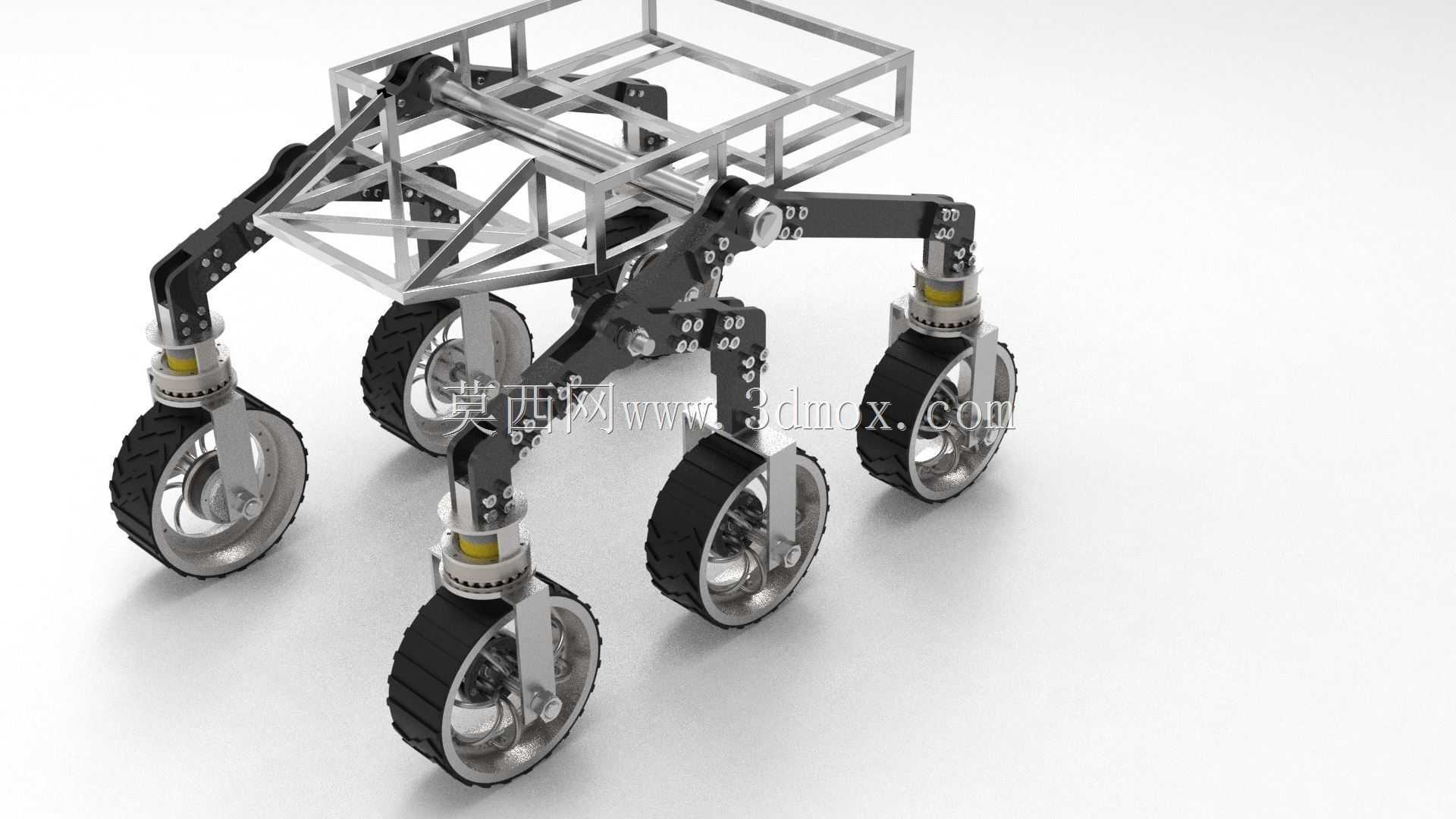

车架上部为开放式矩形管桁架结构,杆件沿纵向、横向和斜向布置,形成多个三角形承载区域。这样的处理一方面便于控制整备质量,另一方面能给电池、控制器、通信模块、机械臂、气象传感器或采样装置提供灵活安装面。桁架上平面可作为主载荷安装基准,侧面节点可用于固定线束支架、防护板和辅助设备。若后续进入工程样机阶段,管材截面、壁厚和节点连接方式需要根据发射振动、着陆冲击以及行驶冲击载荷重新复核,模型中的杆件比例更适合作为构型验证和布局参考。

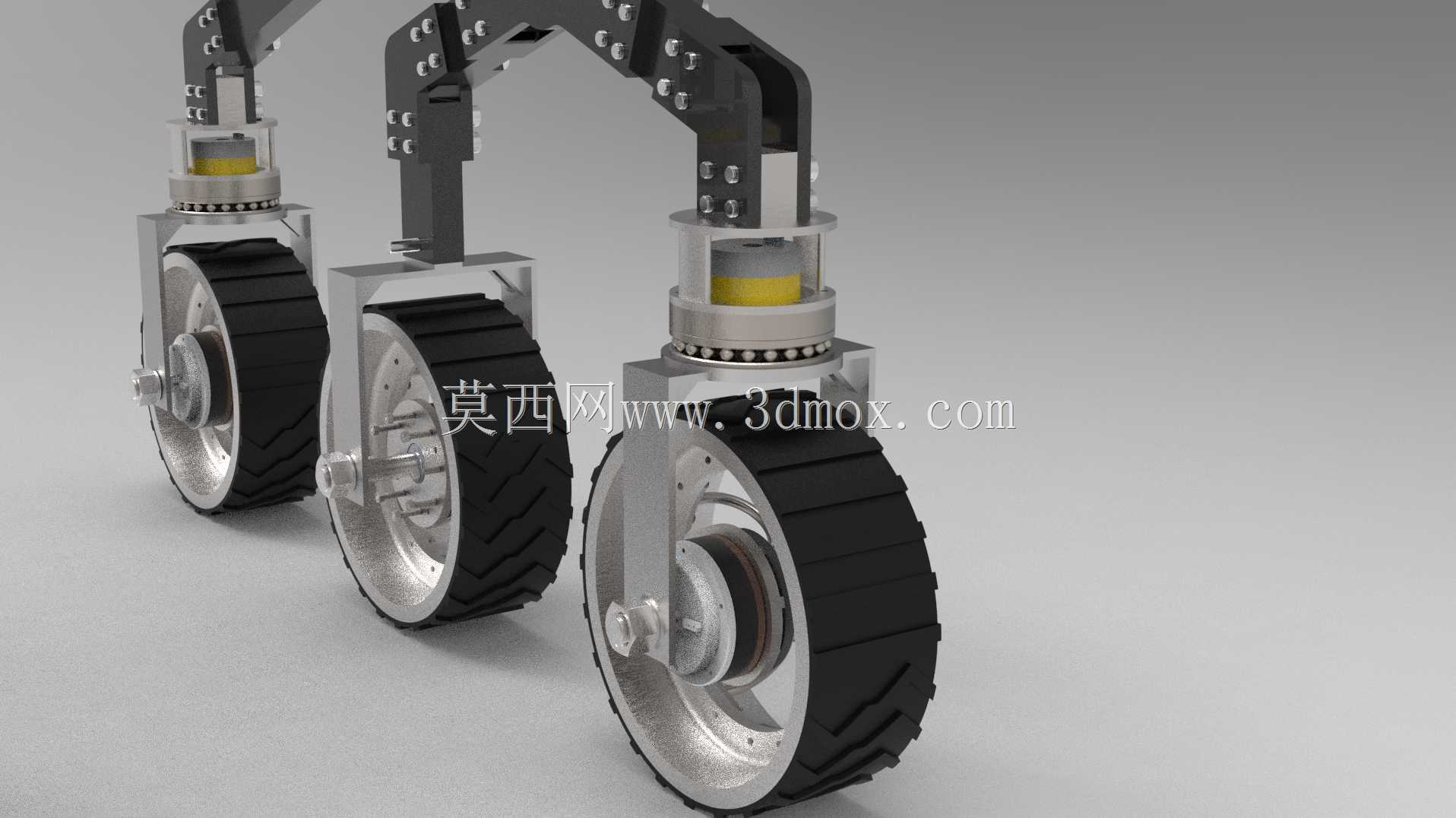

悬架与车轮之间的连接节点是设计重点。每个轮组附近都设置了竖向支撑筒、回转支架和多层连接板,这些位置既传递驱动牵引力,也承受转向弯矩和越障冲击。工程建模时应重点检查关节轴线的平行度、摇臂极限摆角以及轮胎与支架之间的运动包络。尤其在车轮大幅上下跳动时,轮胎肩部、转向拉杆、驱动线缆和悬架连接板之间不能发生干涉。若增加独立转向功能,还需为转向电机、编码器和线缆弯曲半径留出边界,避免外观装配成立但实际转动时卡滞。
从通过性角度看,六轮构型提高了冗余度。单个车轮短暂失去附着力时,其余车轮仍可维持牵引;摇杆系统则让车轮更主动地贴地,减少悬空概率。攀爬岩石时,前轮先接触障碍,摇臂转动将部分载荷转移到中后轮,车体高度随地形缓慢变化;越过沟壑时,多轮跨度可以降低单轮跌入后的姿态突变。针对松软地表,还应在详细设计中校核接地压强,必要时增大轮面宽度或调整轮齿形状,以减少沉陷带来的行驶阻力。

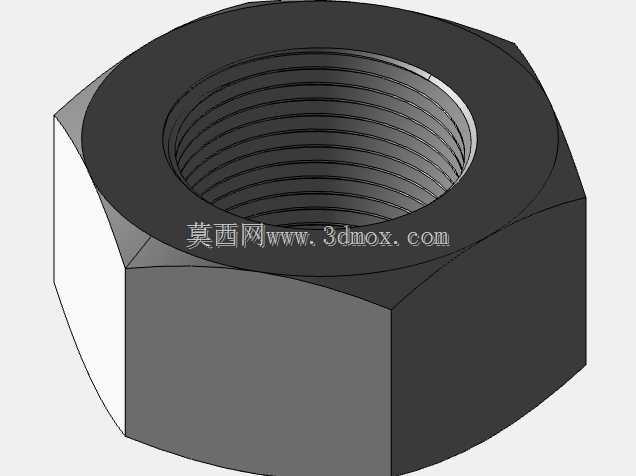

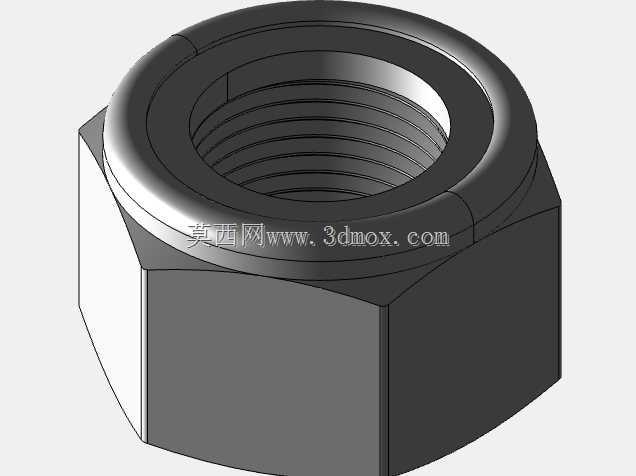

车体边界设计保留了较清楚的模块化分区。下部为行走与悬架系统,中部为铰接差速和承载框架,上部为任务载荷区域。这样的分层方式有利于并行设计:结构人员负责车架和关节强度,电气人员布置驱动、供电和控制单元,任务载荷团队只需依据上框架接口进行安装。模型中各轮组外形对称但并不完全依赖单一壳体,支架、轴套、紧固件和连接块均有独立形体,适合在三维软件中继续拆解为工程装配体。
在教学与竞赛验证中,该平台可用于测试差速悬架运动学、轮地接触、遥操作控制、自主导航和采样机械臂协同。进行仿真时,应给每个铰接关节定义合理转动范围,给轮胎设置近似沙地接触参数,再分别通过单侧凸起、交叉轴、斜坡和碎石路等工况观察车身俯仰、侧倾及轮载变化。实物制作阶段,则可将金属管架替换为铝合金或碳纤维管件,轮组支架采用铣削件或钣金焊接件,并在关键轴系处设置密封和防尘结构。
整体来看,该作品抓住了星球漫游车最关键的地形适应问题:以被动摇杆悬架保证贴地性,以六轮独立驱动布局提升牵引冗余,以开放桁架承载多类任务设备。它既可以作为深空探测移动系统的概念构型,也可以作为复杂地面巡检机器人底盘的结构参考,后续深化的重点在于关节强度、轮地力学、驱动选型和载荷接口的工程化落实。
