仿生多足Spyder概念机器人结构设计

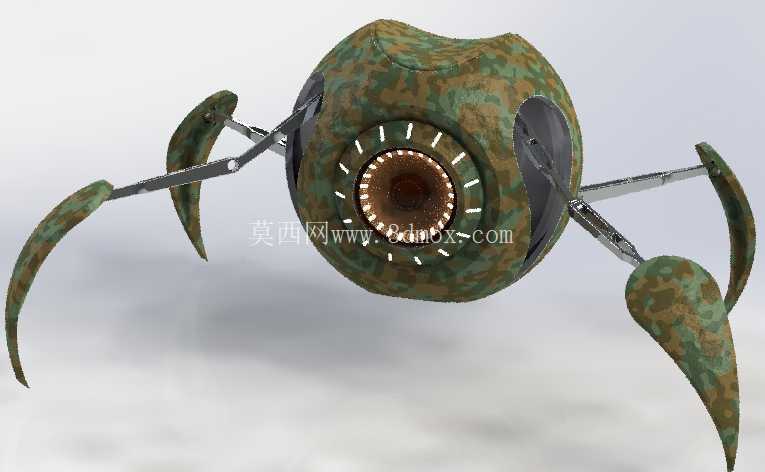

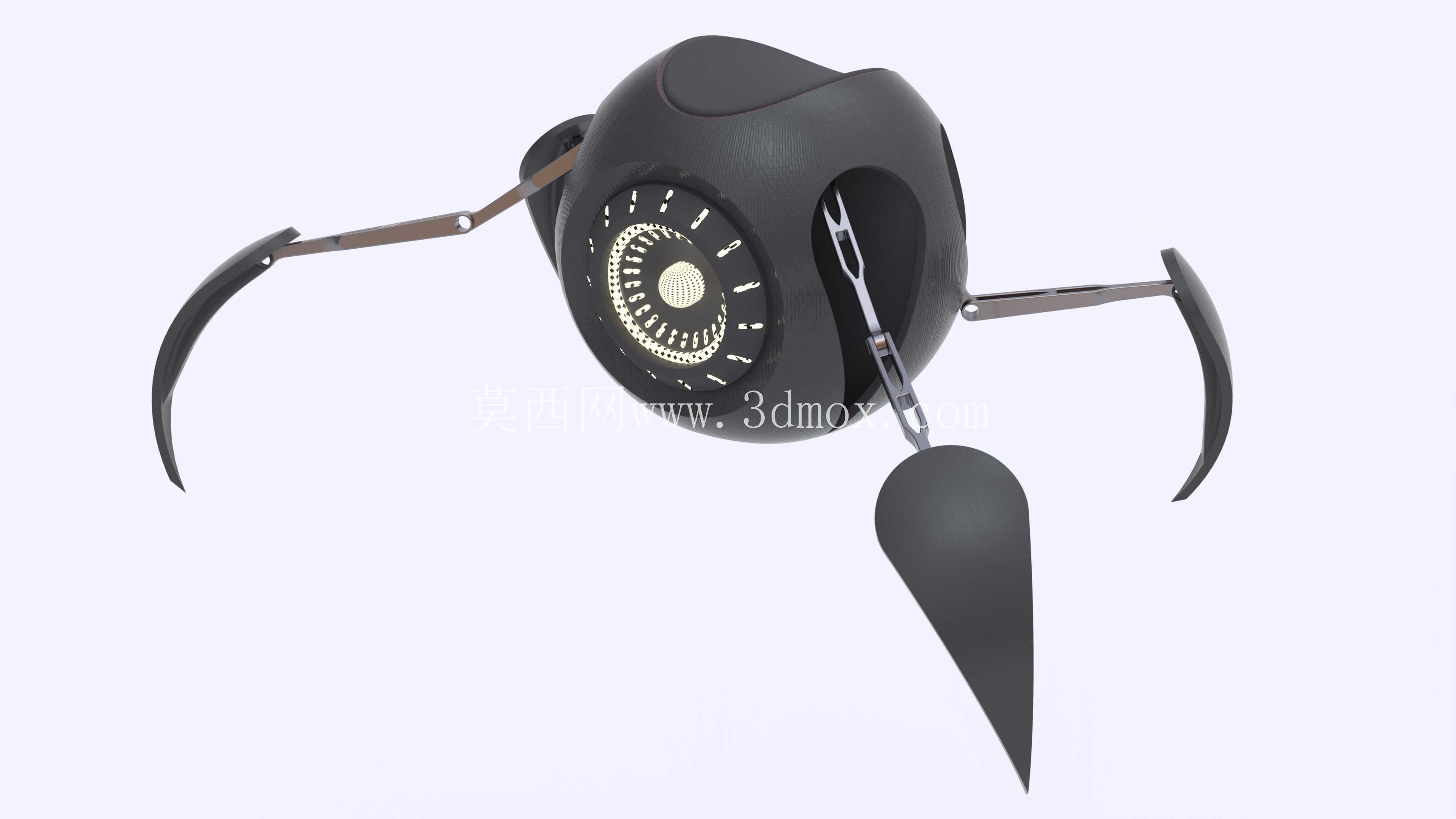

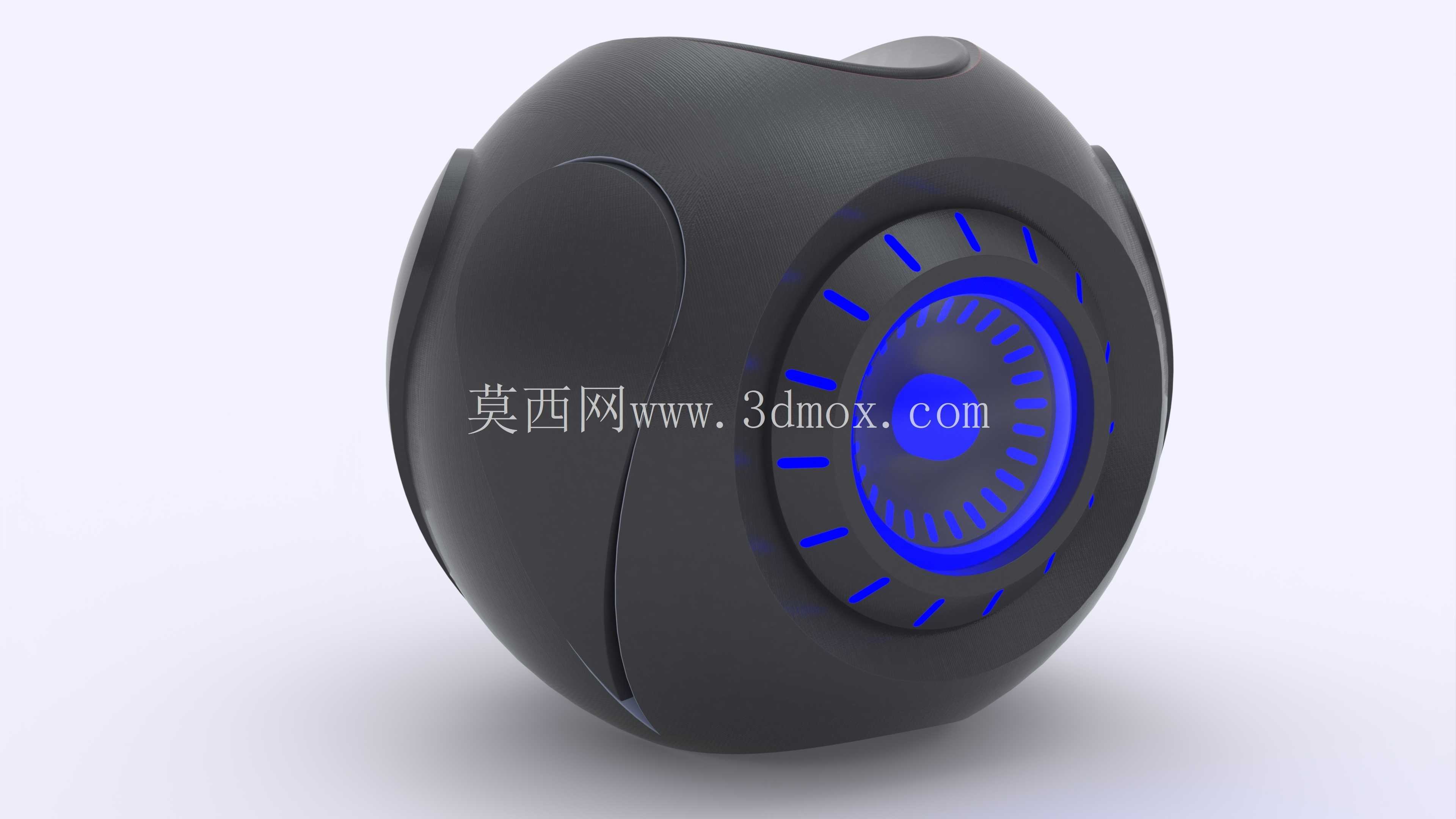

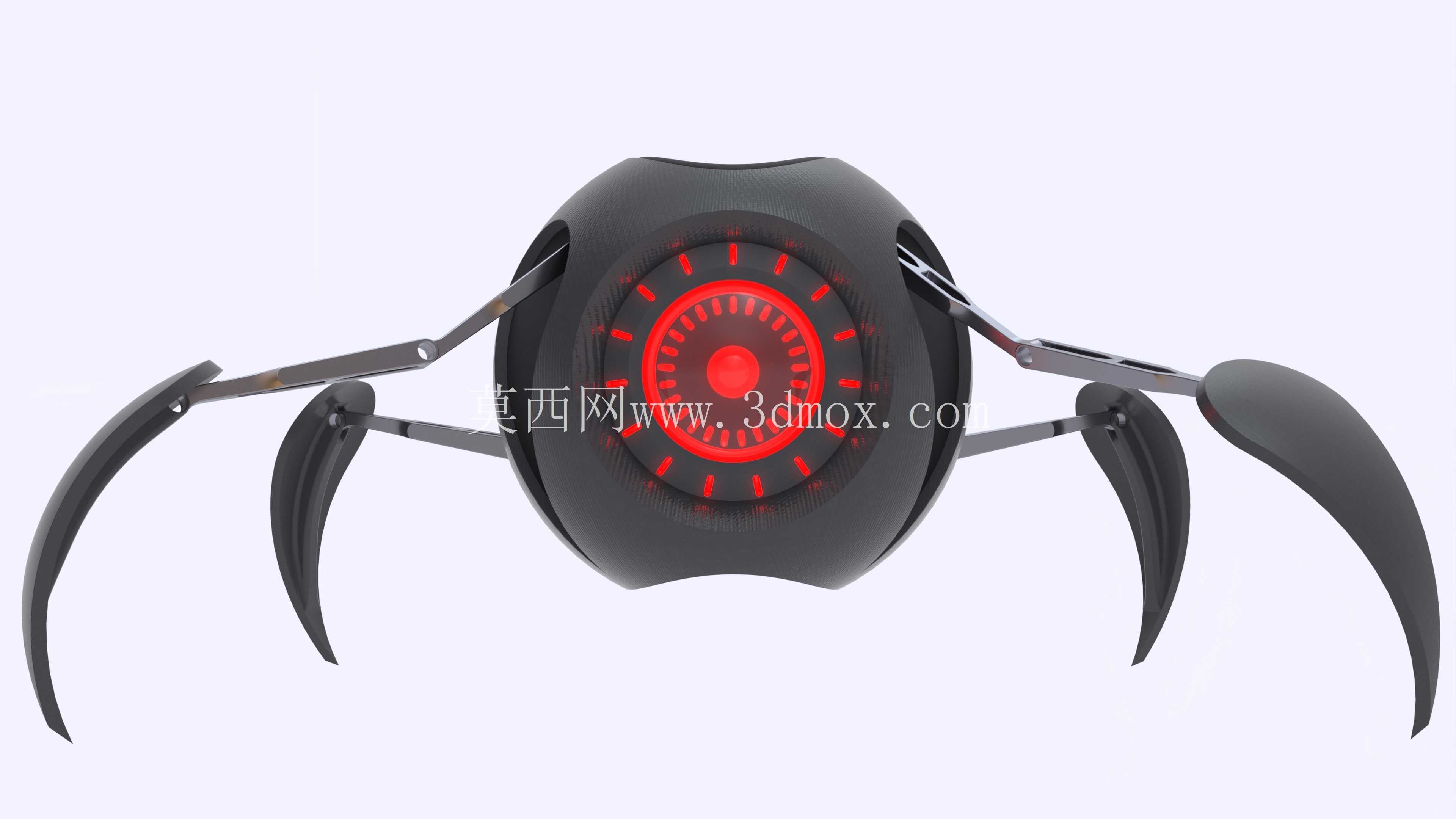

　　这款仿生多足行走机构的设计，最初的切入点是探索小型足式移动平台在非结构化地形的通过能力，区别于轮式、履带式移动机构对平整铺装路面的依赖，多足构型可以在存在零散障碍物、小坡度起伏、狭窄缝隙的场景下完成移动作业，可适配桌面级演示、科教实验、小型探测载体等多种应用场景。从结构布局来看，整体采用类球形的主体舱设计，核心的传动、控制元件全部集成在球形舱内部，这种布局的优势在于将整机重心集中在几何中心附近，在足端交替支撑移动的过程中，整机的重心波动范围被控制在极小的区间内，大幅降低行走过程中的倾覆风险，同时球形外壳没有突出的棱角结构，在发生碰撞或者侧翻时，可以依靠曲面结构完成姿态复位，不需要额外加装复位辅助机构。足端结构采用三段式铰接设计，每一条步行足都设置了两个转动副，靠近主体舱的铰接副负责完成足端的抬升与下落动作，中段的铰接副负责调整足端的跨距与支撑角度，足端末端采用弧形曲面结构，在支撑阶段可以通过曲面的自适应贴合，增大与接触面的接触面积，降低单位面积的压强，避免在松软材质表面出现足端下陷的问题。在设计过程中，首先确定的是整机的安装边界，主体舱的最大外径控制在120mm范围内，单足完全展开后整机的最大径向尺寸不超过280mm，足端完全收拢时整机可以收纳为直径130mm的近似球体，不需要额外的收纳防护结构，方便携带与转运。传动结构的排布全部内嵌在主体舱的内壁上，没有外露的传动杆件，一方面可以避免外界的灰尘、纤维杂物卡入传动间隙造成机构卡滞，另一方面也可以避免运动过程中传动杆件与外界障碍物发生剐蹭，提升机构运行的可靠性。从功能特性来看，这款构型的步行足采用对称式排布，三条足呈120度夹角均匀分布在主体舱的周向，行走过程中始终保持至少两条足端与接触面形成稳定支撑，不需要额外的平衡辅助机构就可以实现静态稳定行走，单足的最大抬升高度可以达到35mm，能够跨越高度不超过30mm的垂直障碍物，也可以通过宽度不超过40mm的沟槽地形，移动过程中可以通过调整不同足端的伸出长度，实现小半径的原地转向，不需要预留大尺寸的转向空间，适配狭窄空间内的移动需求。在结构细节的处理上，所有铰接位置都设计了限位结构，避免运动过程中杆件转动角度超出设计范围造成结构干涉，足端与主体舱的连接位置采用了嵌入式的铰接座，铰接座与主体舱外壳采用一体化设计，减少了额外的连接紧固件，既降低了整机的装配复杂度，也提升了连接位置的结构强度，在反复的抬升、支撑受力过程中不会出现连接位置松动的问题。主体舱的正面预留了传感元件的安装位置，可以根据不同的使用需求加装视觉传感器、距离检测元件，拓展环境感知能力，舱体内部预留的安装空间可以容纳小型控制板、电池与驱动元件，不需要额外外挂功能部件，保持整机外观的整体性。在实际的科教应用场景中，这款结构可以作为足式机器人运动原理的演示载体，直观展示多足步态的运动逻辑、重心调整的实现方式，也可以作为创意机械结构的设计参考，为小型足式移动平台的构型设计提供思路；在玩具应用场景中，这种圆润的外形与仿生的运动方式，既具备足够的趣味性，也没有外露的尖锐结构与夹手缝隙，使用过程中的安全性更高。设计过程中对所有运动部件的运动轨迹做了完整的干涉检查，确保在所有可行的运动角度范围内，杆件之间、杆件与主体舱之间都不会发生碰撞，所有的壁厚都按照受力情况做了差异化设计，足端受力较大的位置壁厚设置为2.5mm，主体舱非受力位置的壁厚设置为1.5mm，在保证结构强度满足使用需求的前提下，尽可能降低整机的重量，减少驱动元件的负载，提升续航表现。
