五辐式汽车轮毂三维结构设计作品

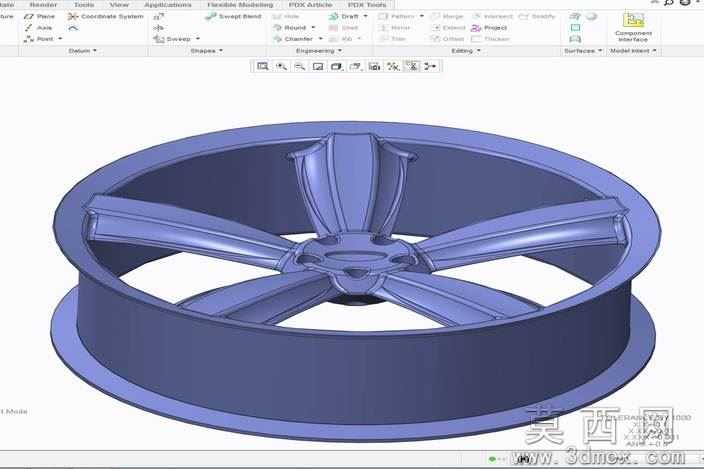

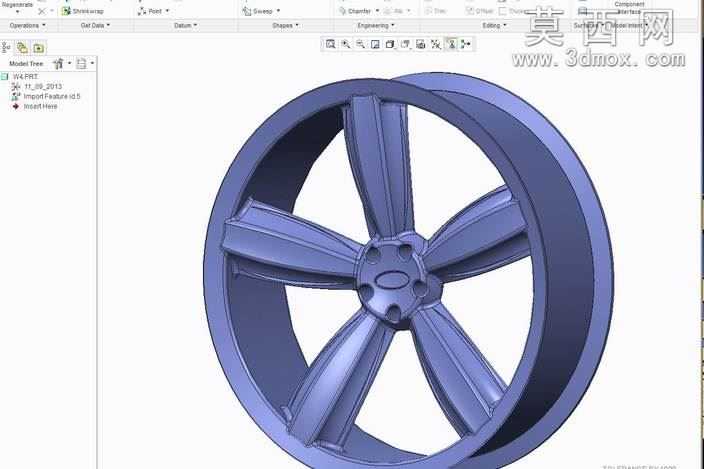

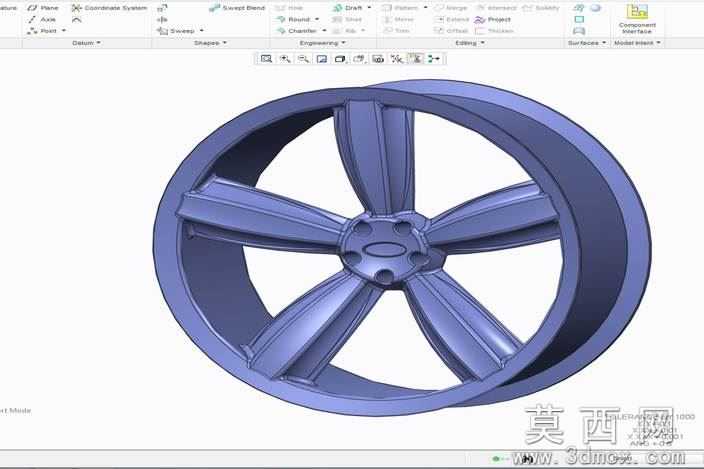

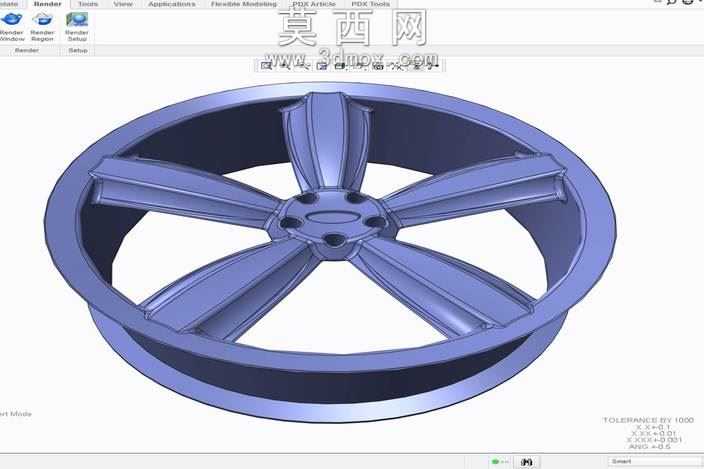

本作品为五辐式汽车乘用轮毂的三维参数化设计模型，建模过程遵循汽车零部件正向设计逻辑，首先以轮毂安装基准面为草图绘制平面，确定PCD螺栓孔分布圆、中心定位孔、气门嘴避让位的核心尺寸参数，通过旋转特征构建轮辋的基础筒体结构，严格匹配民用轿车轮辋的标准轮廓曲线，保证轮缘、胎圈座、槽底的尺寸公差符合轮胎装配的行业规范。轮辐部分采用五辐等分布局，以中心轮毂盖安装位为起点，单根轮辐采用渐变式宽体流线造型，从中心安装盘向轮辋方向逐步拓宽，辐条表面设计有内凹的立体棱面结构，既可以在视觉上提升轮毂的运动质感，也能通过曲面结构优化辐条的应力分布，降低车辆行驶过程中轮辐承受交变载荷时的应力集中风险。建模过程中对辐条与轮辋的衔接位置做了平滑过渡处理，采用圆角特征消除结构锐角，避免应力突变带来的结构强度隐患；中心安装盘位置预留了标准螺栓沉孔、中心定位凸台以及轮毂盖的卡扣安装位，所有安装特征的尺寸均参考主流A级乘用车的轮毂安装标准设定，可直接适配对应规格的车型安装需求。材质渲染阶段采用哑光金属烤漆质感，模拟量产铝合金轮毂的表面处理效果，曲面光影过渡自然，能够清晰展现轮毂各部位的结构细节与曲面造型特征。整体模型结构完整，无冗余建模特征，各部件之间的装配逻辑清晰，既可以作为汽车外观改装的造型参考，也可用于轮毂结构力学仿真分析的基础模型，帮助设计人员验证不同辐条造型下的轮毂承重、抗冲击性能，为后续的结构优化、开模生产提供精准的三维数据支撑。
