五辐式汽车改装轮毂三维设计作品

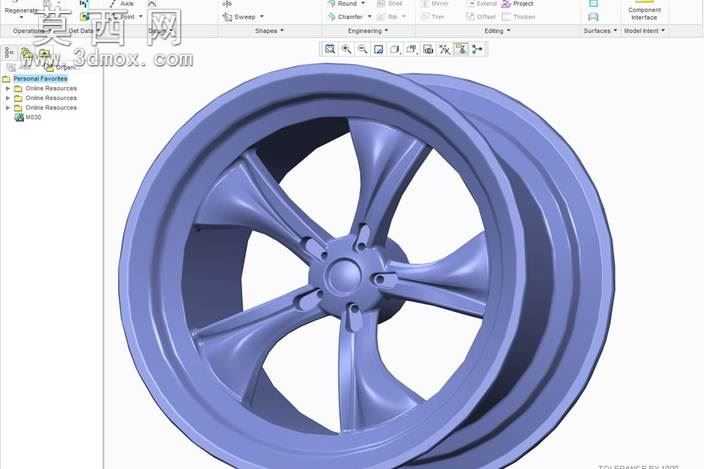

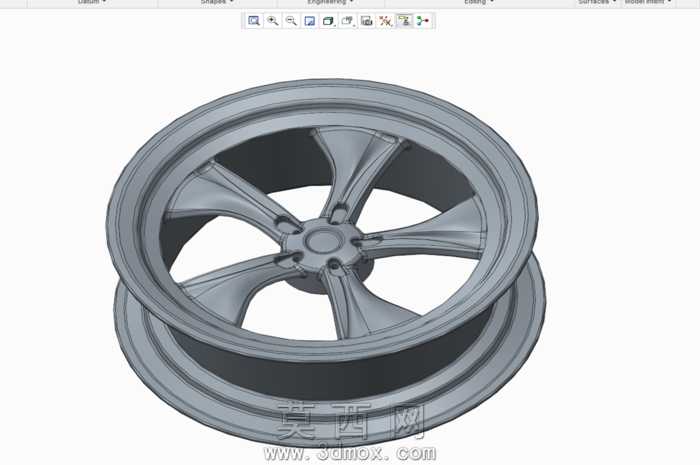

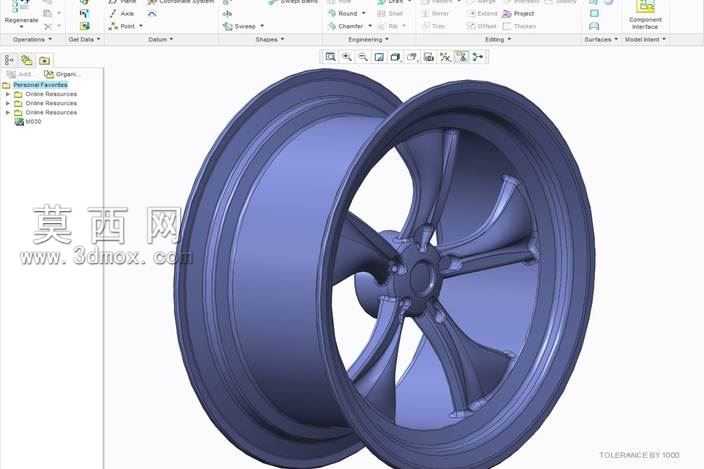

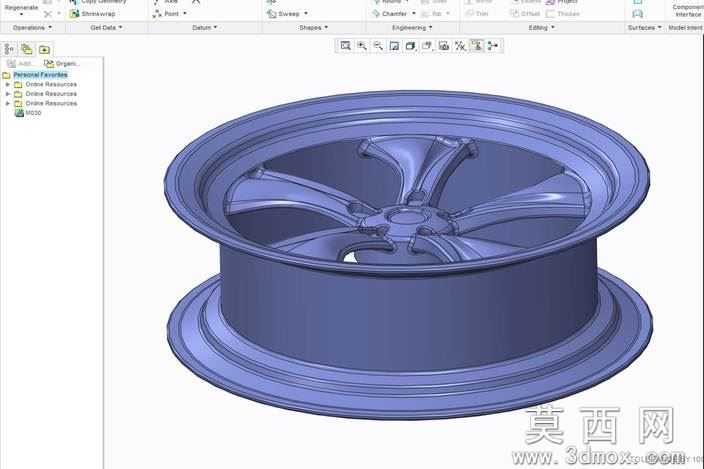

本作品为汽车改装用轮毂的三维参数化设计成果，建模过程依托Creo参数化设计环境完成，全程遵循参数化2.0曲面设计逻辑，通过全参数关联的建模逻辑保障模型可编辑性，方便后续根据不同车型的适配需求调整轮毂尺寸、辐条造型、安装孔位等核心参数。建模阶段首先完成轮毂整体轮廓的草绘搭建，以旋转特征构建轮辋的基础筒体结构，精准还原轮辋与轮胎配合的唇边、胎圈座、槽底等标准结构，严格匹配民用乘用车轮辋的通用尺寸规范，保障后续结构适配的合理性。轮辐部分采用五辐大凹面造型设计，通过多组边界混合曲面构建辐条的流畅弧面，每根辐条从中心轮毂盖安装位向轮辋边缘平滑延伸，曲面过渡处采用G2连续约束，避免出现生硬的棱角转折，既还原改装轮毂的运动视觉质感，也保障曲面在后续渲染阶段的光影表现自然。中心安装位预留了轮毂盖装配沉台、螺栓安装孔的对应结构，轮辋内侧构建了气门嘴安装孔、平衡块装配位的细节特征，所有结构均做了对应壁厚的抽壳处理，还原真实轮毂的中空轻量化结构，符合改装轮毂兼顾强度与轻量化的设计需求。材质渲染阶段采用金属烤漆材质模拟轮毂的表面处理效果，基础材质为哑光金属铝基底，表面覆盖半透明的深蓝色烤漆层，调整材质的反射率、粗糙度参数，还原金属漆面在光照下的细腻反光与层次质感，同时对辐条边缘做轻微的倒角高光处理，突出造型的立体感。设计过程中重点考量了曲面的顺滑度与结构的合理性，每一处曲面都经过曲率分析校验，避免出现曲面褶皱、曲率突变的问题，整体造型兼顾视觉冲击力与结构可行性，可用于汽车改装方案展示、结构教学演示、3D打印样件制作等场景，完整呈现了参数化曲面建模在汽车外观配件设计中的应用流程，从基础轮廓搭建到细节特征完善，再到曲面质量校验与材质表现，完整覆盖工业产品三维设计的核心环节。
