带齿轮箱的工业辊道输送机组

　　这套辊道输送机组面向工业生产线中的工件连续转运、工位衔接和自动上下料场景，常见于金属构件加工、板材流转、部件装配、焊接前后缓存以及重型工件在多工序之间的输送。设备主体由长距离水平辊道、斜向过渡段、低位承接段、端部驱动单元、齿轮箱传动组件、支撑机架和多组侧向执行机构组成，能够把工件沿既定路径从一个作业区稳定送入下一作业区，减少人工搬运和叉车跨区转运带来的节拍波动。

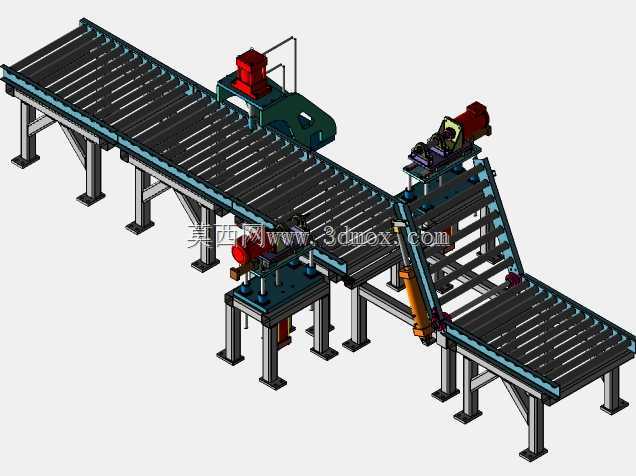

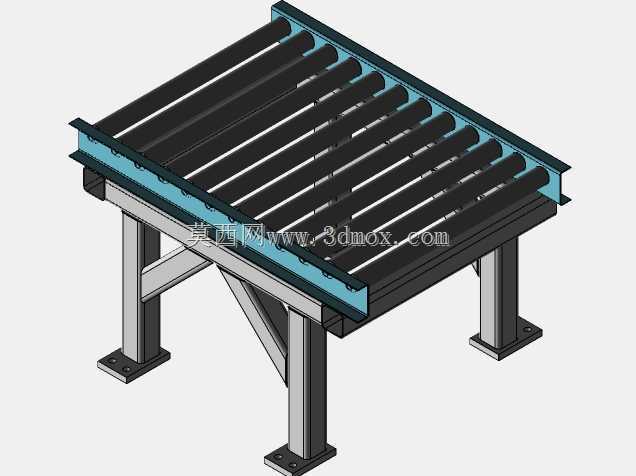

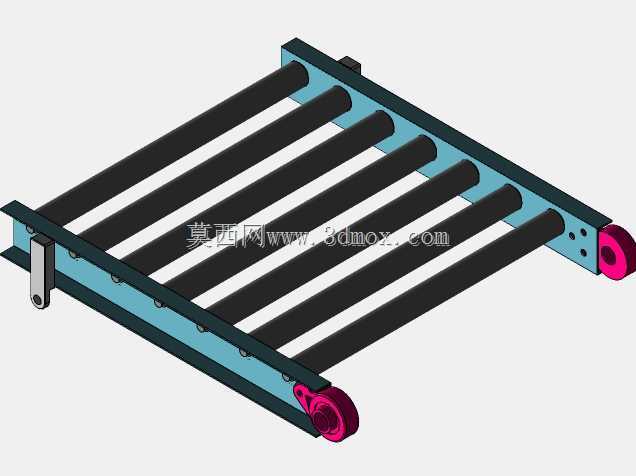

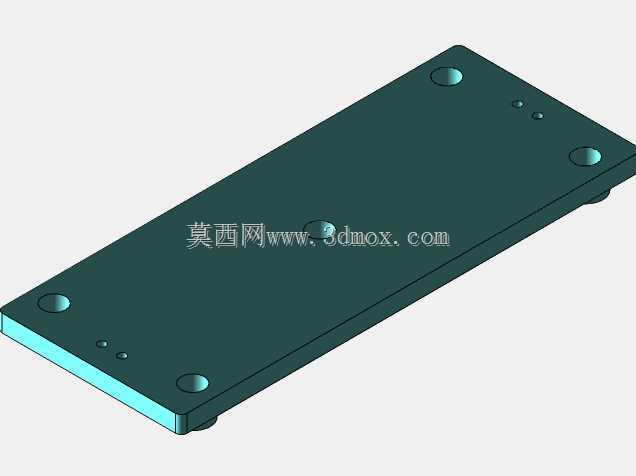

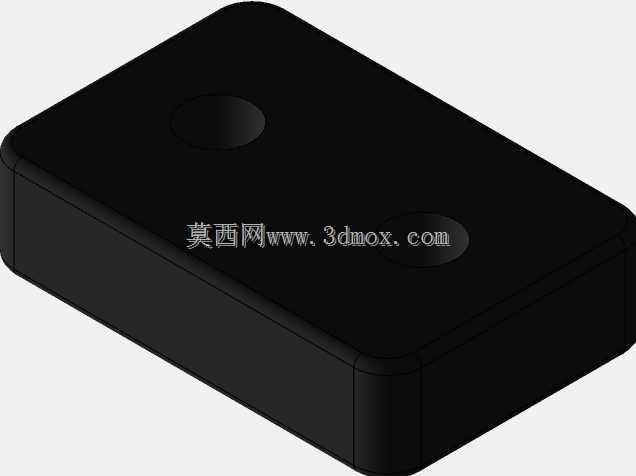

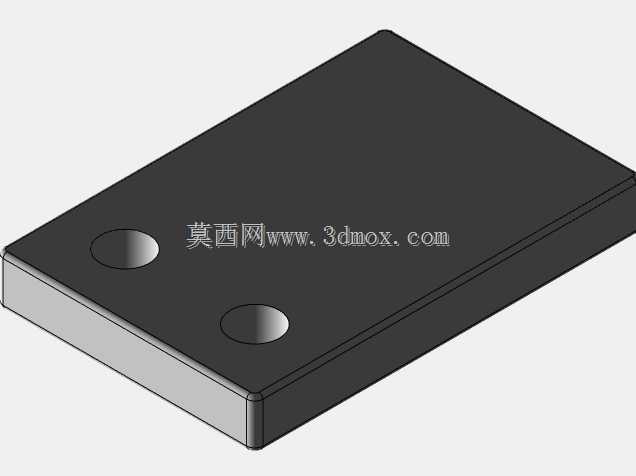

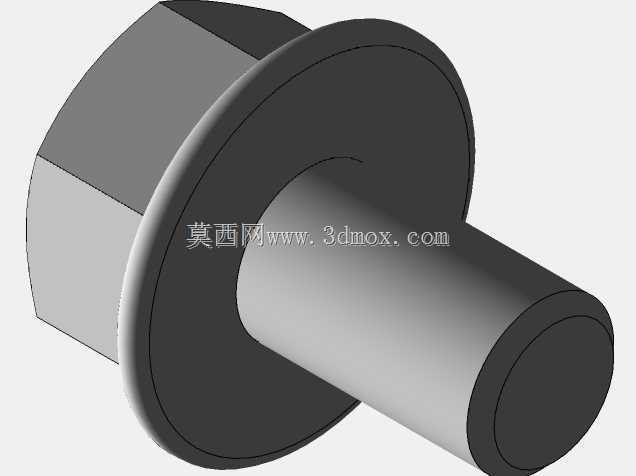

　　从布置方式看，水平段承担主要输送距离，辊子沿输送方向密集排列，上表面形成连续承载面；斜向过渡段用于改变工件高度或流向，使工件在不同标高的辊道之间平顺通过；低位承接段则可与加工设备、翻转机构或人工装配工位对接。各段机架采用支腿与横梁组合结构，支腿底部预留安装板，可通过膨胀螺栓或地脚螺栓固定在混凝土地面上。现场布置时需要重点核对输送中心线、设备接口高度、支腿落点以及维护通道宽度，避免辊道端部与主机、防护栏、管线桥架发生干涉。

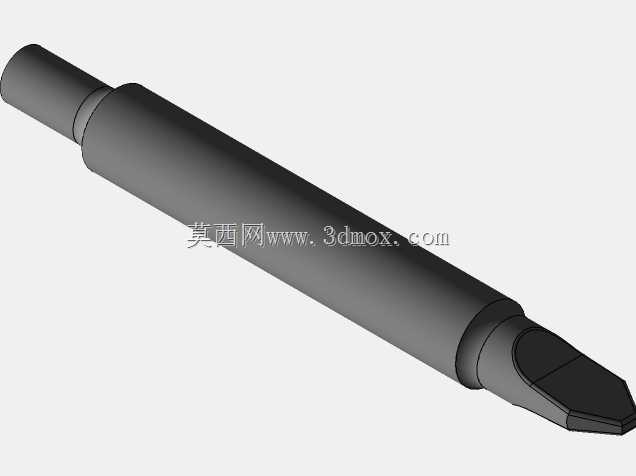

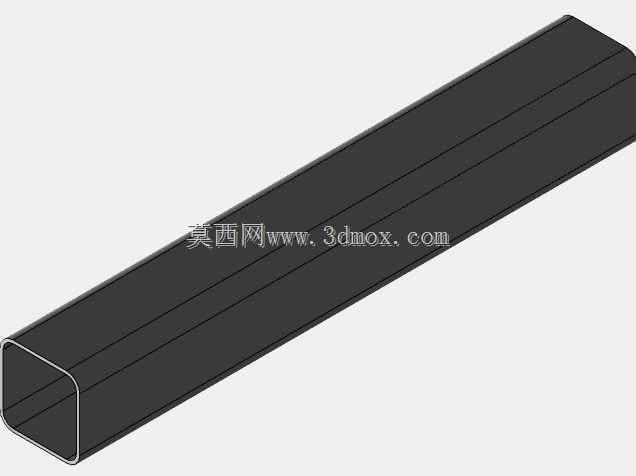

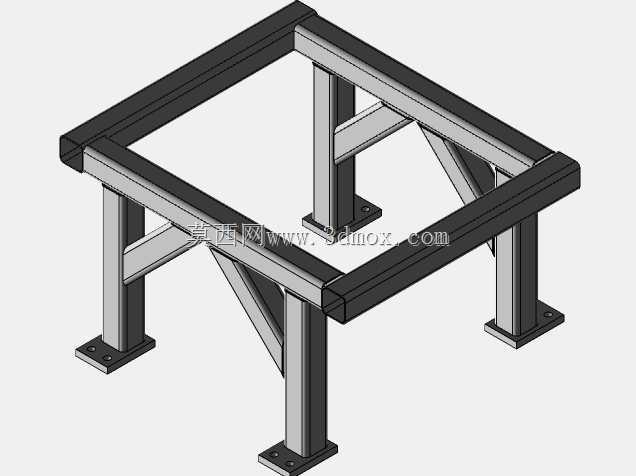

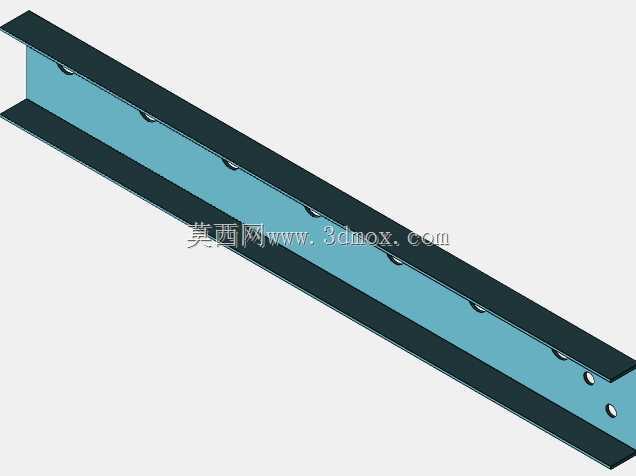

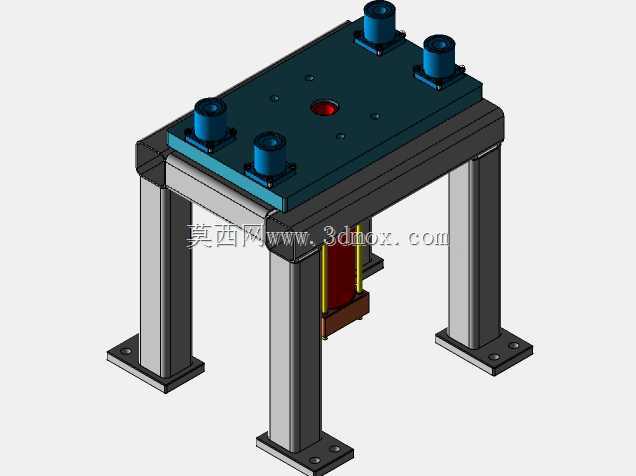

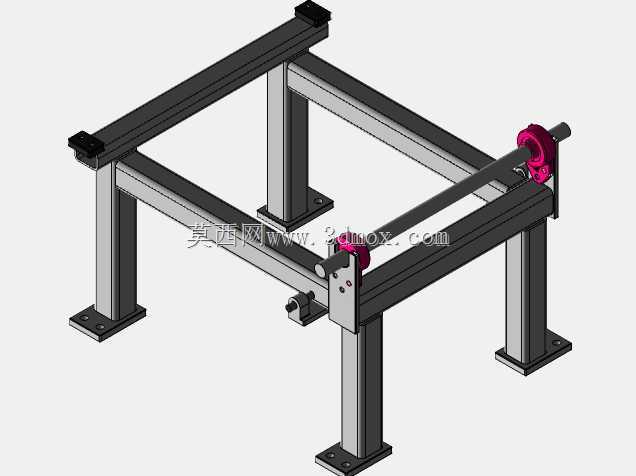

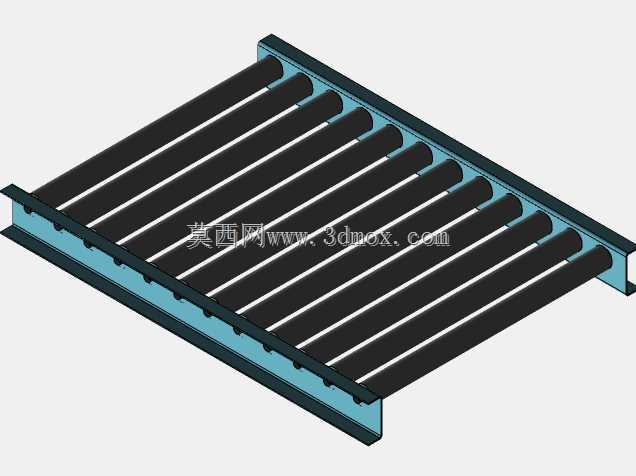

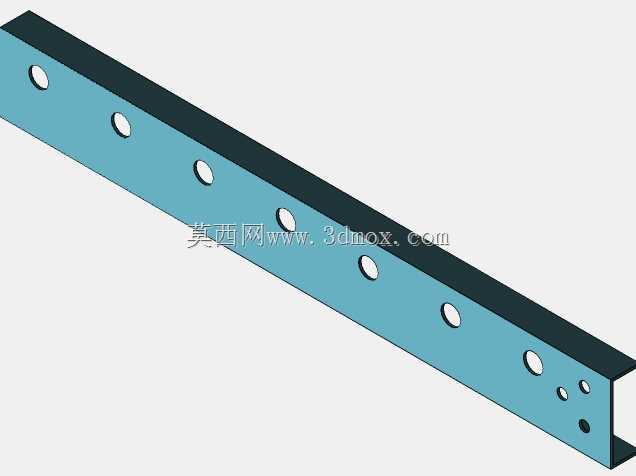

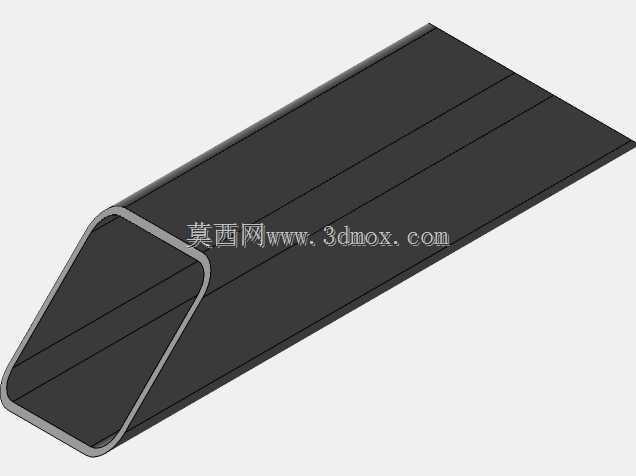

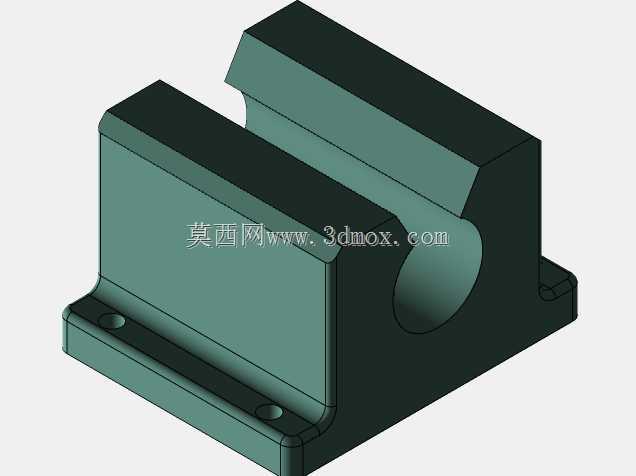

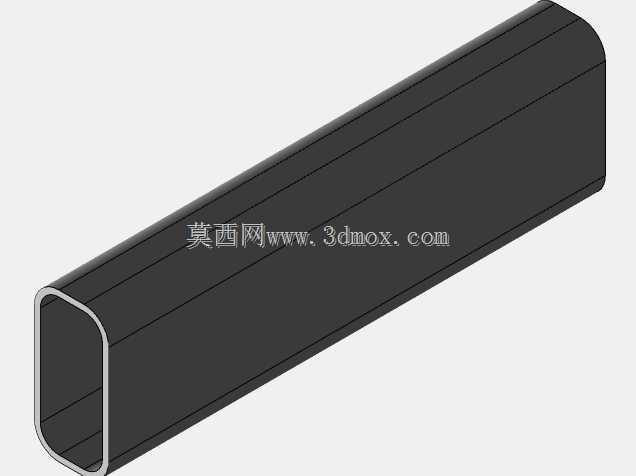

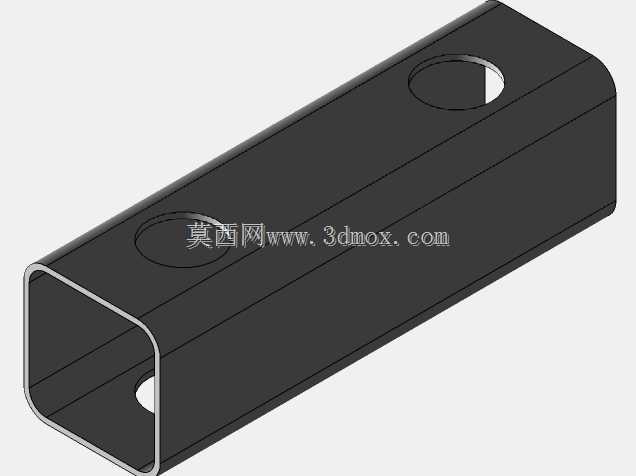

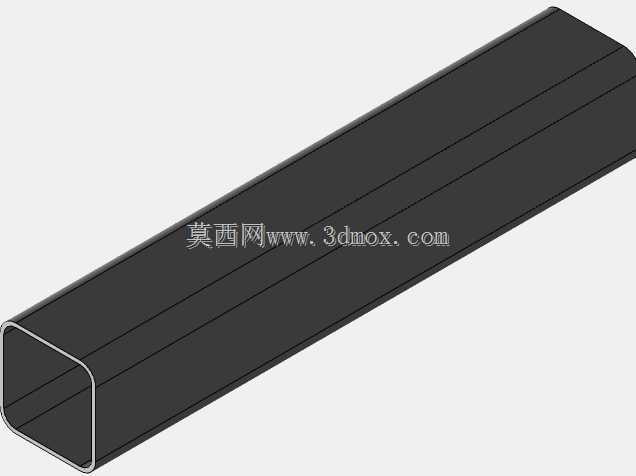

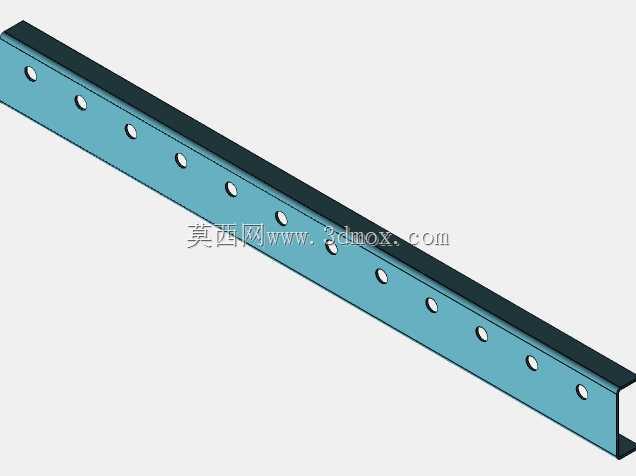

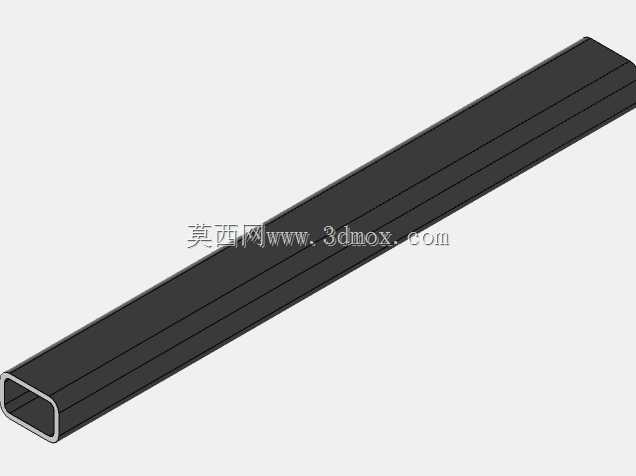

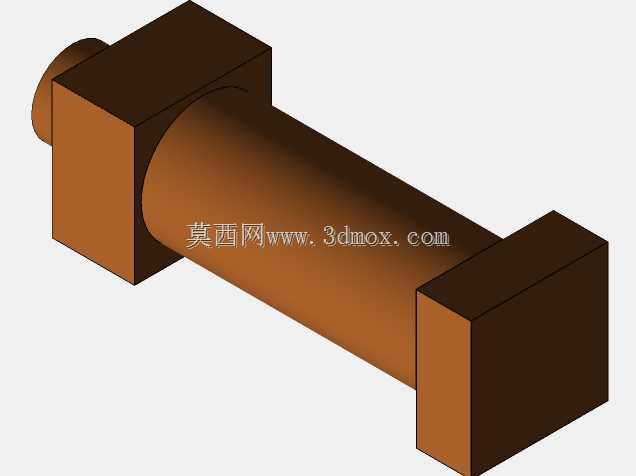

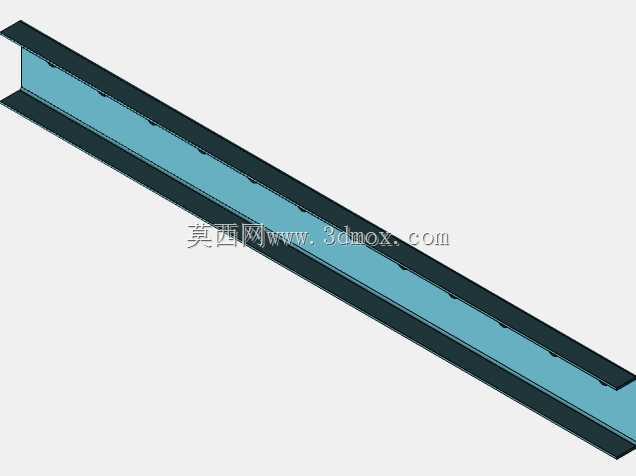

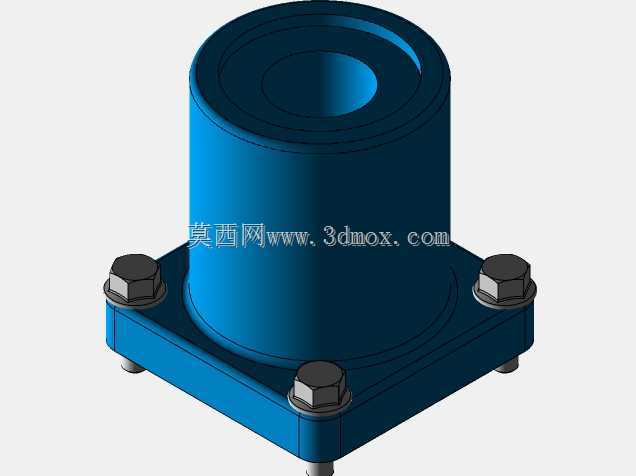

　　承载部分以辊子作为直接接触件，适合输送底面较平整、刚性较好的托盘、板材或结构件。辊子间距需要根据工件最小支撑长度确定，原则上保证工件在任意位置至少有多个辊子同时接触，防止薄板低头、卡滞或偏载。辊道两侧设置边梁，既用于安装辊子轴座，也承担整机纵向刚度。长距离段下方布置多组支撑腿，腿间通过横向连接件增强稳定性；对于承受冲击载荷或较重工件的位置，可在支腿与梁体连接处增加加强筋，降低长期运行后的焊缝疲劳风险。

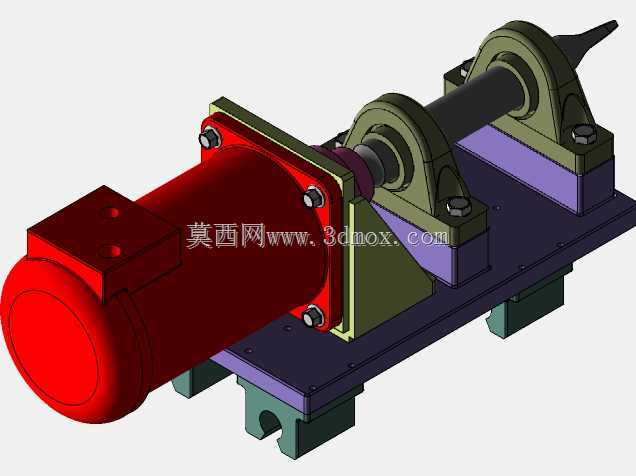

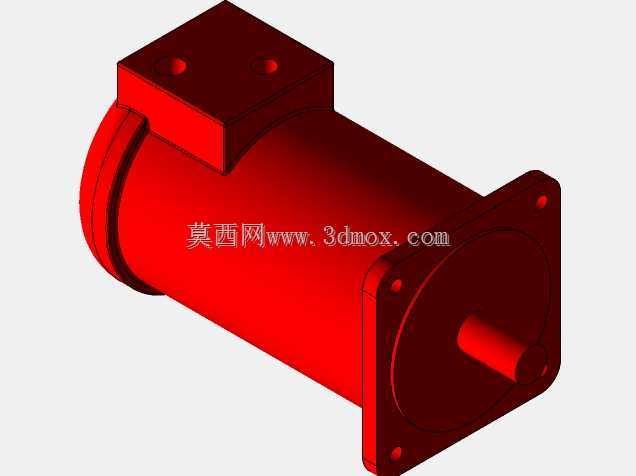

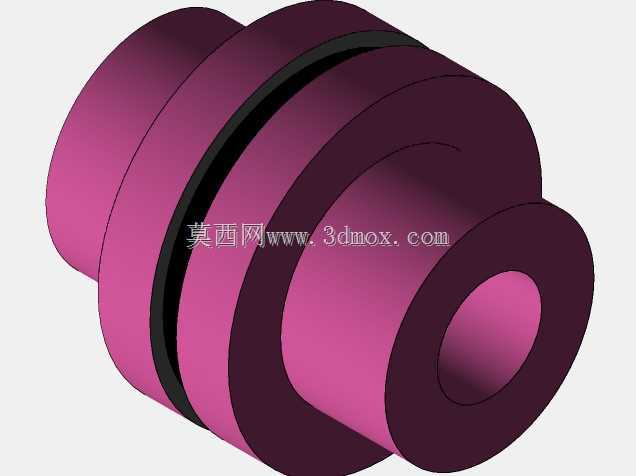

　　驱动与传动设计是该设备的核心。齿轮箱传动单元把电机输出的高转速、低扭矩转换为辊道所需的低转速、大扭矩，并通过链传动、联轴器或联动轴把动力分配到相关辊子。齿轮箱的布置位置靠近驱动端，便于缩短传动链，也有利于检修时拆换电机、链轮和张紧元件。选型时需要结合工件重量、输送速度、辊子直径、启动频率、倾斜段阻力以及环境温度综合校核，不能只按空载运行状态估算。斜段上还应考虑工件自重产生的下滑力，必要时通过制动电机、逆止机构或减速箱自锁能力保证停机后工件不发生逆行。

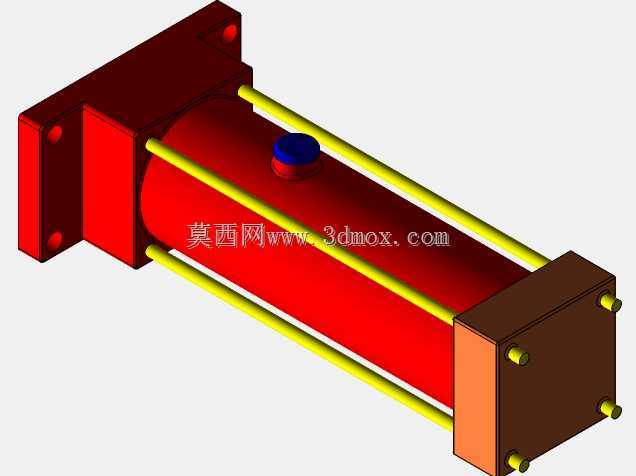

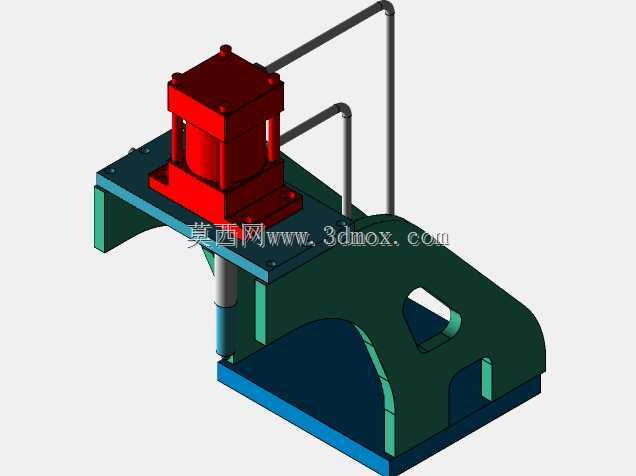

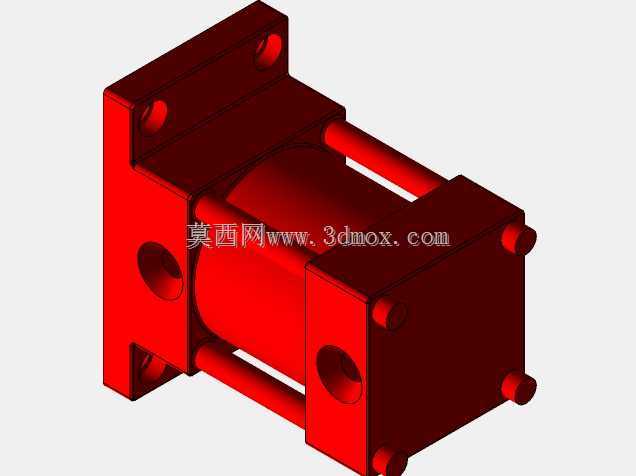

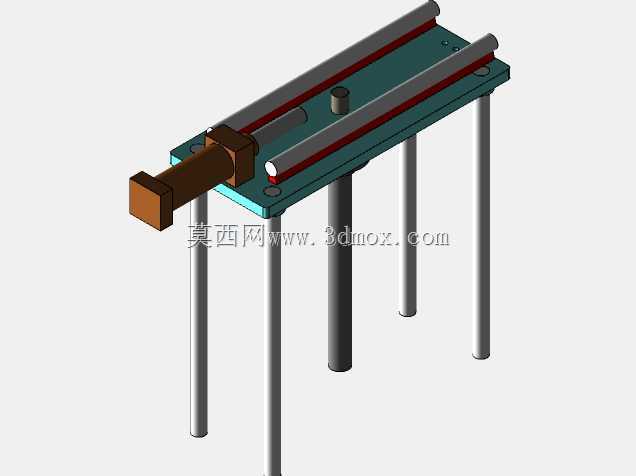

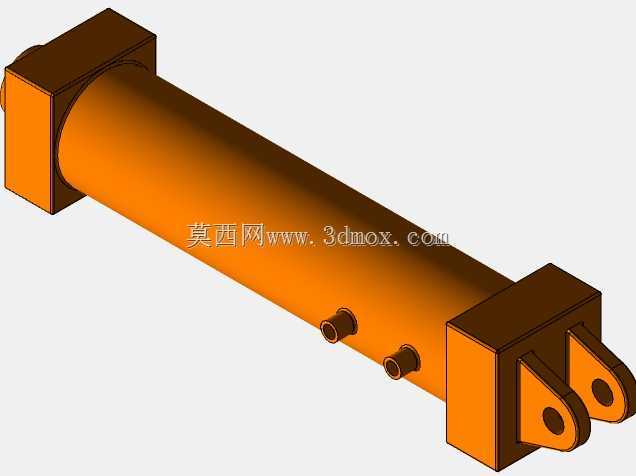

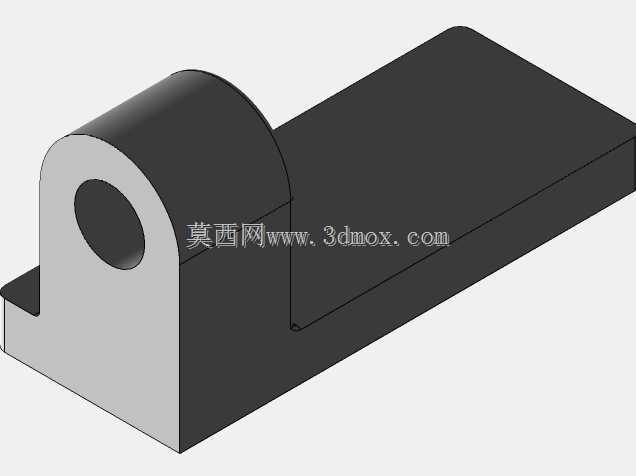

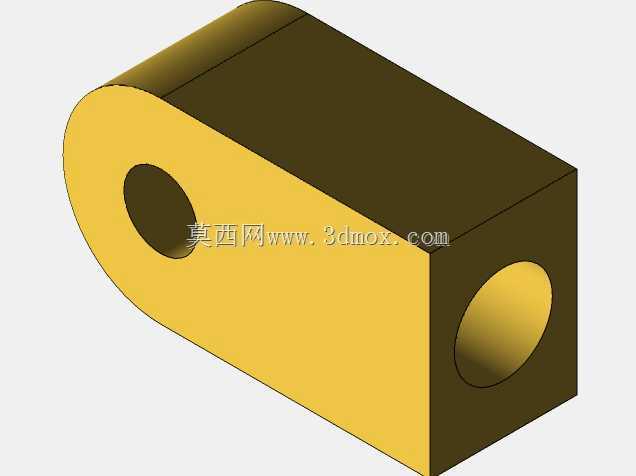

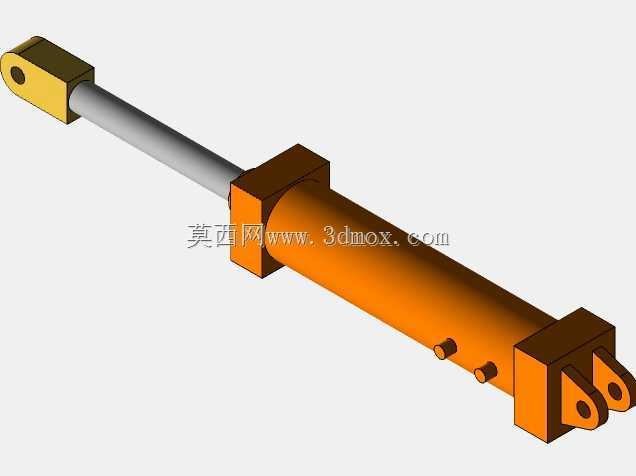

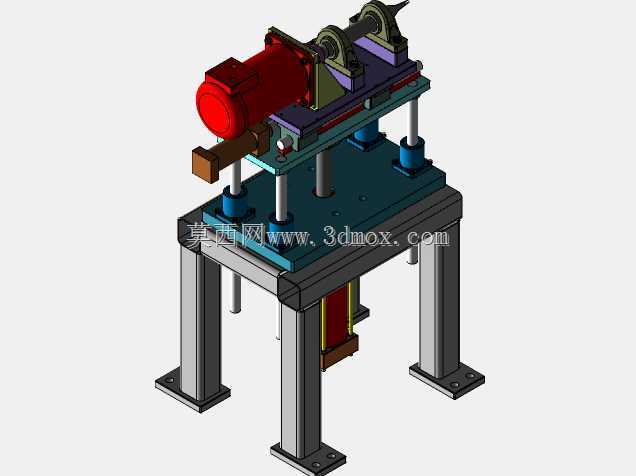

　　机组上配置的多处侧向机构可用于工件到位后的辅助定位、阻挡、推送或工艺执行。红色驱动部件与深色机体组成独立功能模块，安装在辊道侧旁或上方，其底座与机架连接，工作时不与输送面发生运动干涉。此类模块在自动线中通常承担节拍控制作用：工件进入指定区域后，输送动作可与阻挡、夹紧、加工信号联动，使工件在需要停留的工位准确定位；工序完成后再释放，继续向后段输送。设计这些机构时，应把气缸、电机、检测元件和机械限位的动作范围纳入三维校核，尤其要关注工件边缘通过时的安全间隙。

　　外形尺寸方面，整套设备沿输送方向呈长线形布置，包含直线输送、转角或爬坡过渡以及末端承接区，占地长度较大，宽度则由工件最大宽度、侧边机构和维护空间共同决定。安装边界不仅包括辊道本体投影，还应预留驱动端的电机拆装空间、齿轮箱加油和检查空间、链条张紧调整空间以及电气线缆走线空间。若设备靠近厂房立柱或其他生产线，需保证操作人员能够接近张紧器、润滑点和紧固件；若工件存在超宽、偏心或悬伸情况，还应在两侧增加导向条或护边，防止运行中刮碰固定设施。

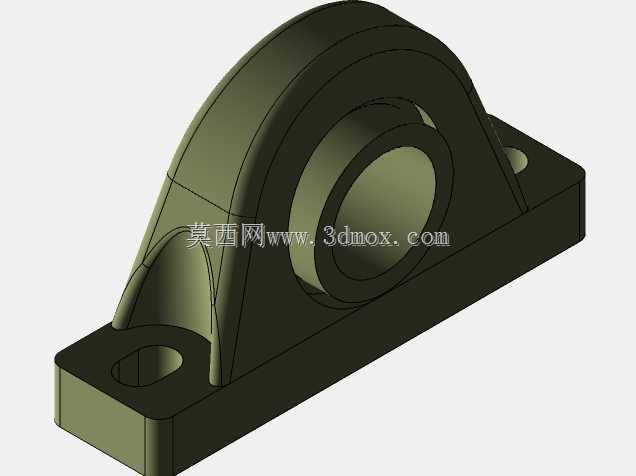

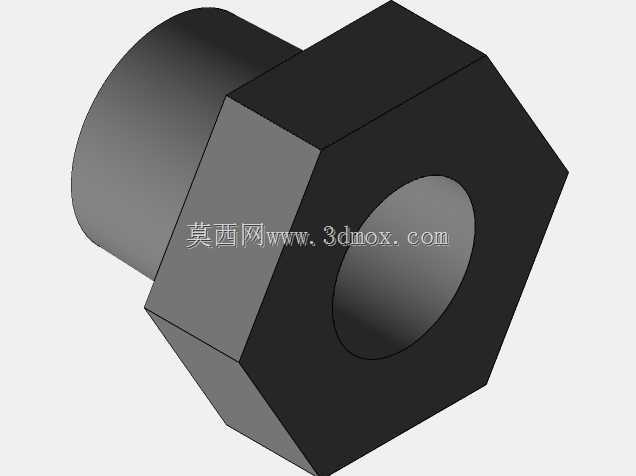

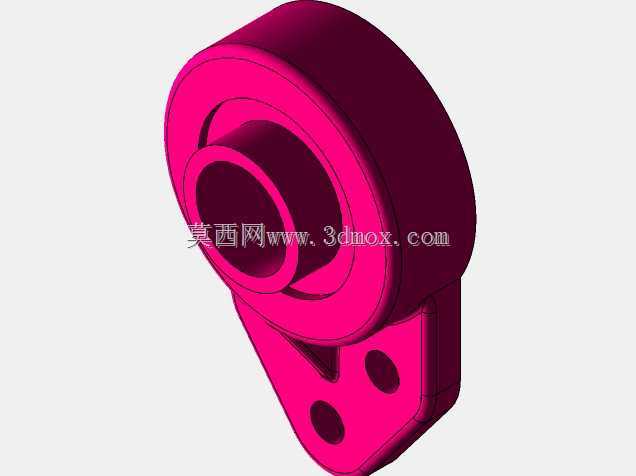

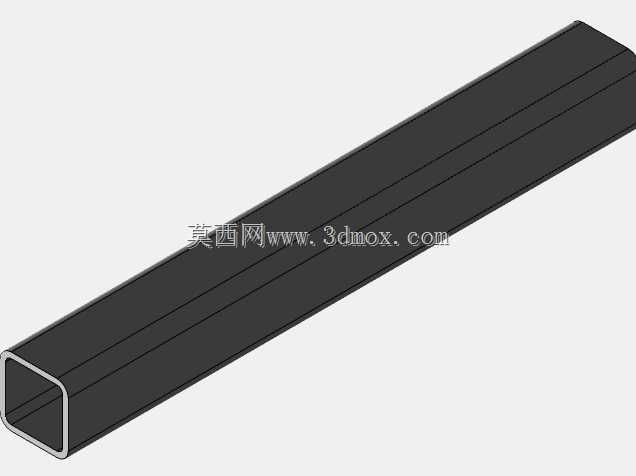

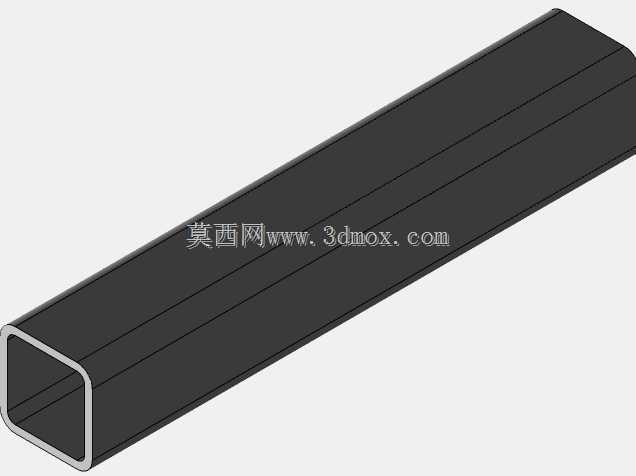

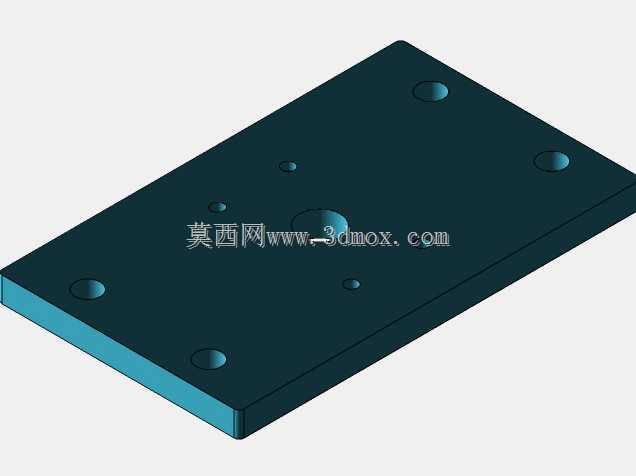

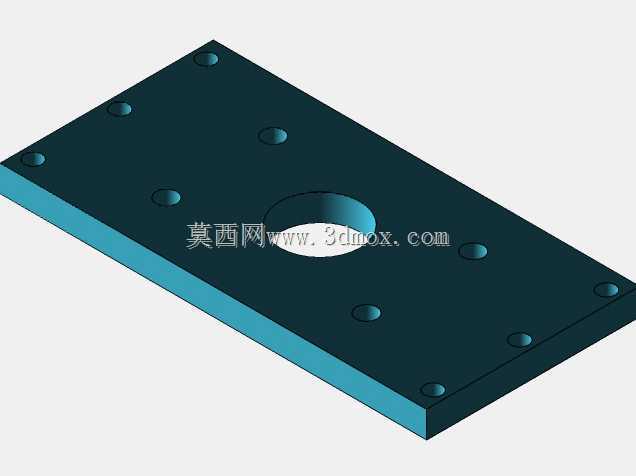

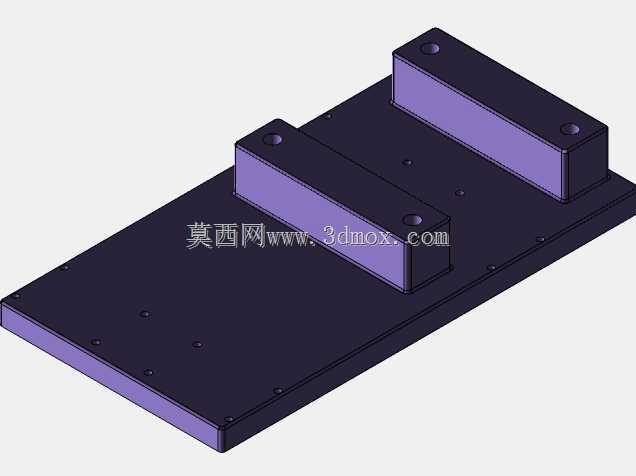

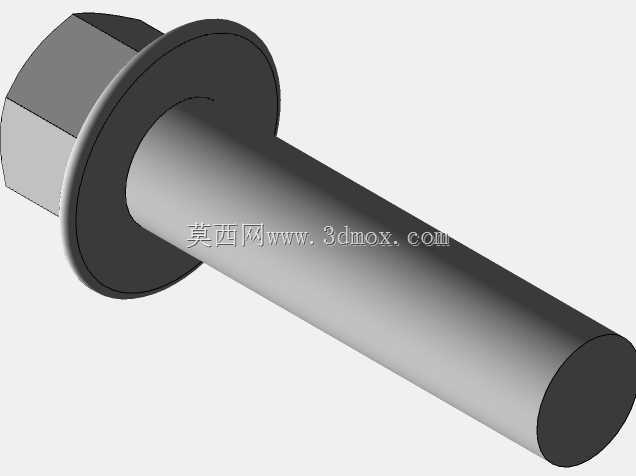

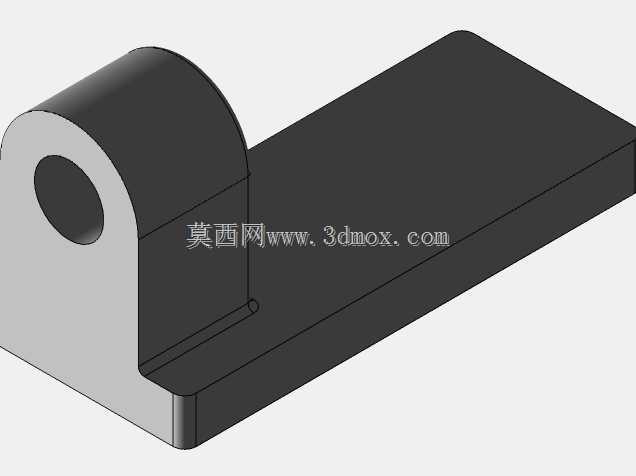

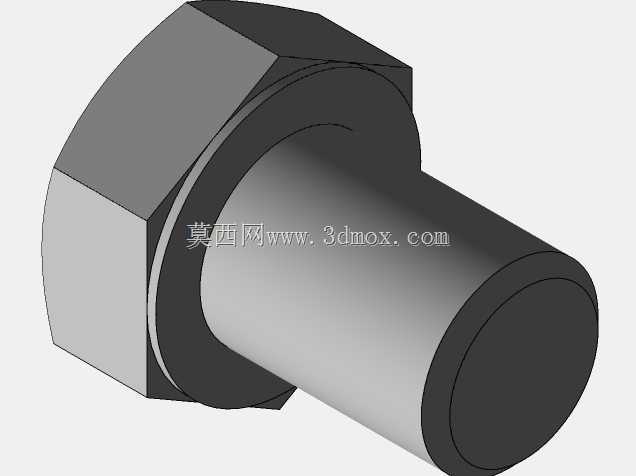

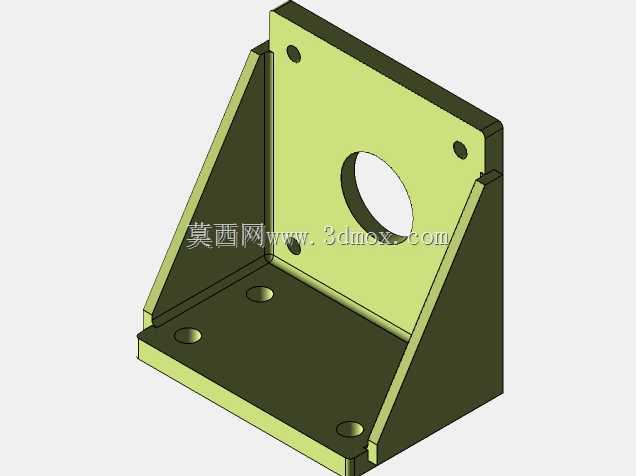

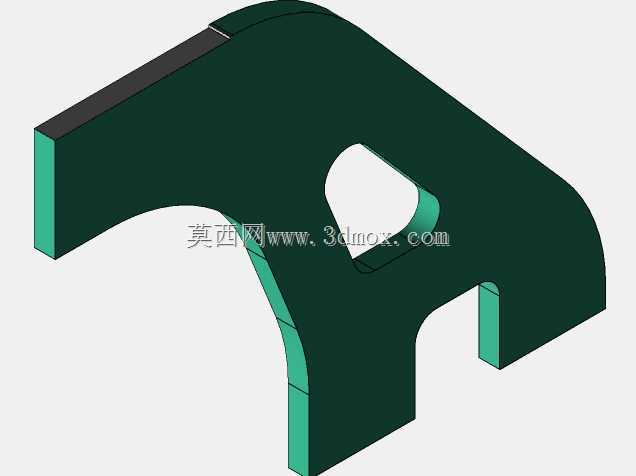

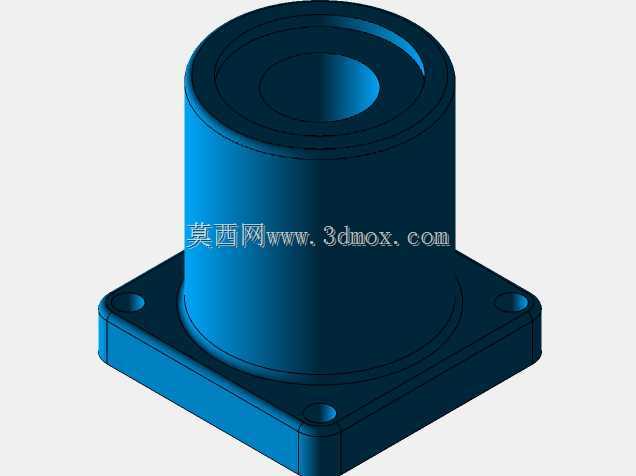

　　结构建模时，辊道梁、支腿、辊子、轴承座、驱动底座和齿轮箱应按实际装配关系分层处理。辊子属于重复件，可通过阵列或配置化方式建立，但在斜段、驱动段和从动段需区分辊径、轴伸和连接方式。机架焊缝不宜只按外观表现处理，承力节点应体现连接板、筋板和螺栓位置，以便后续出工程图时直接指导制作。齿轮箱与电机之间应保留同轴度调整余量，链传动区域应考虑护罩安装位置。对需要现场拼接的长辊道，分段面应设置在便于运输和吊装的位置，并在接口处保证梁面等高。

　　实际使用中，该输送系统的价值在于把分散设备连成稳定物流通道。水平段保证工件快速通过，斜段完成高度差转换，侧旁机构完成工位动作，齿轮箱则提供可靠扭矩输出。整体结构强调承载刚度、维护可达性和线体对接精度，适合作为自动化生产线中的基础输送装备进行详细设计和二次扩展。
