模块化单链动力辊筒输送线结构设计

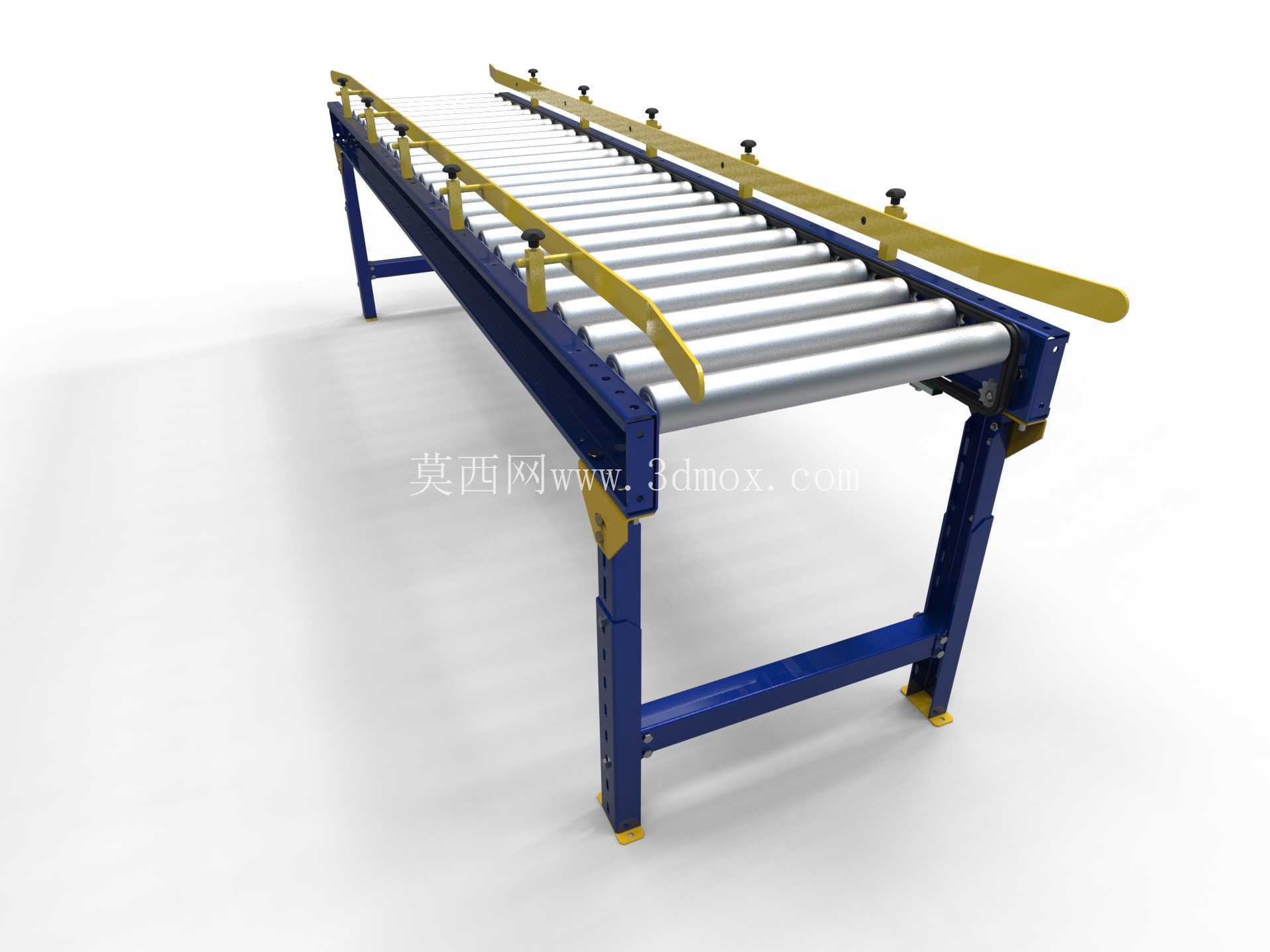

　　该套辊式输送设备主要面向车间内部工件转运、包装线衔接、装配工位节拍输送以及仓储分拣前段接驳等场景，可承担规则箱体、托盘件、成型钣金件和刚性包装货物的水平输送任务。设备采用单链集中驱动方式，动力经传动链分配至各辊筒，使整线辊面保持同步运转，避免多辊独立驱动带来的速度差与控制复杂度。对于需要连续通过、侧向导向或人工辅助取放的工位，这种结构能够在较低维护成本下提供稳定的输送能力。

　　从布置边界看，整机长度按2500毫米规划，输送宽度方向按470毫米设计，适合窄幅箱体、工装板和中小型零部件在生产线旁进行短距离流转。机架主体由金属板材加工而成，侧板、支腿和连接部位通过激光切割开孔后装配，不依赖现场焊接即可完成主体拼合。这样的处理方式有利于控制单件加工精度，也便于运输阶段拆成扁平组件，到现场后按孔位快速组装。支腿采用可调节结构，安装时能够依据地面高差调整高度，使辊面在不平整车间地面上仍可保持水平；支脚与地面接触区域留有承载和防滑余量，减少设备运行时的晃动。

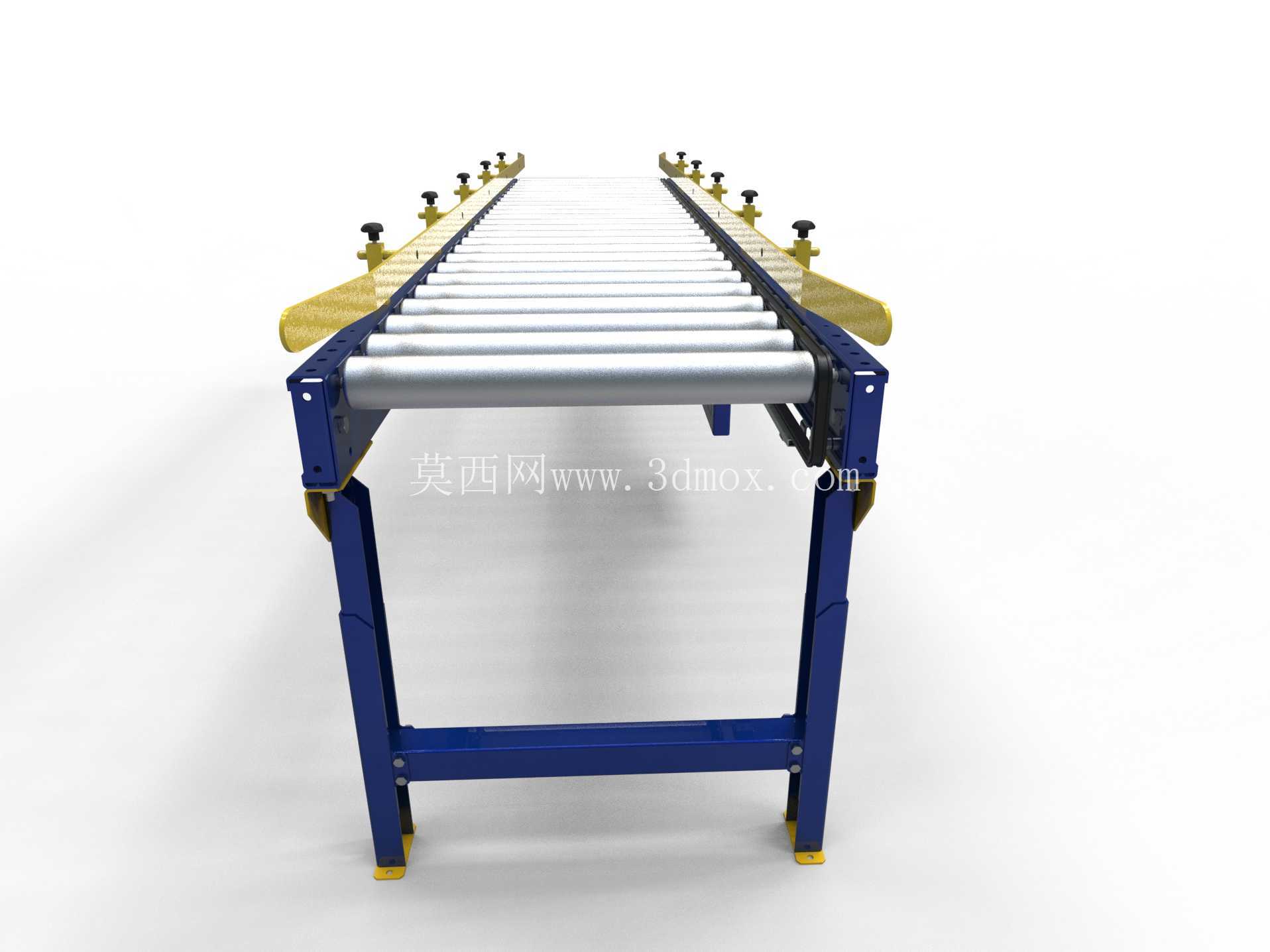

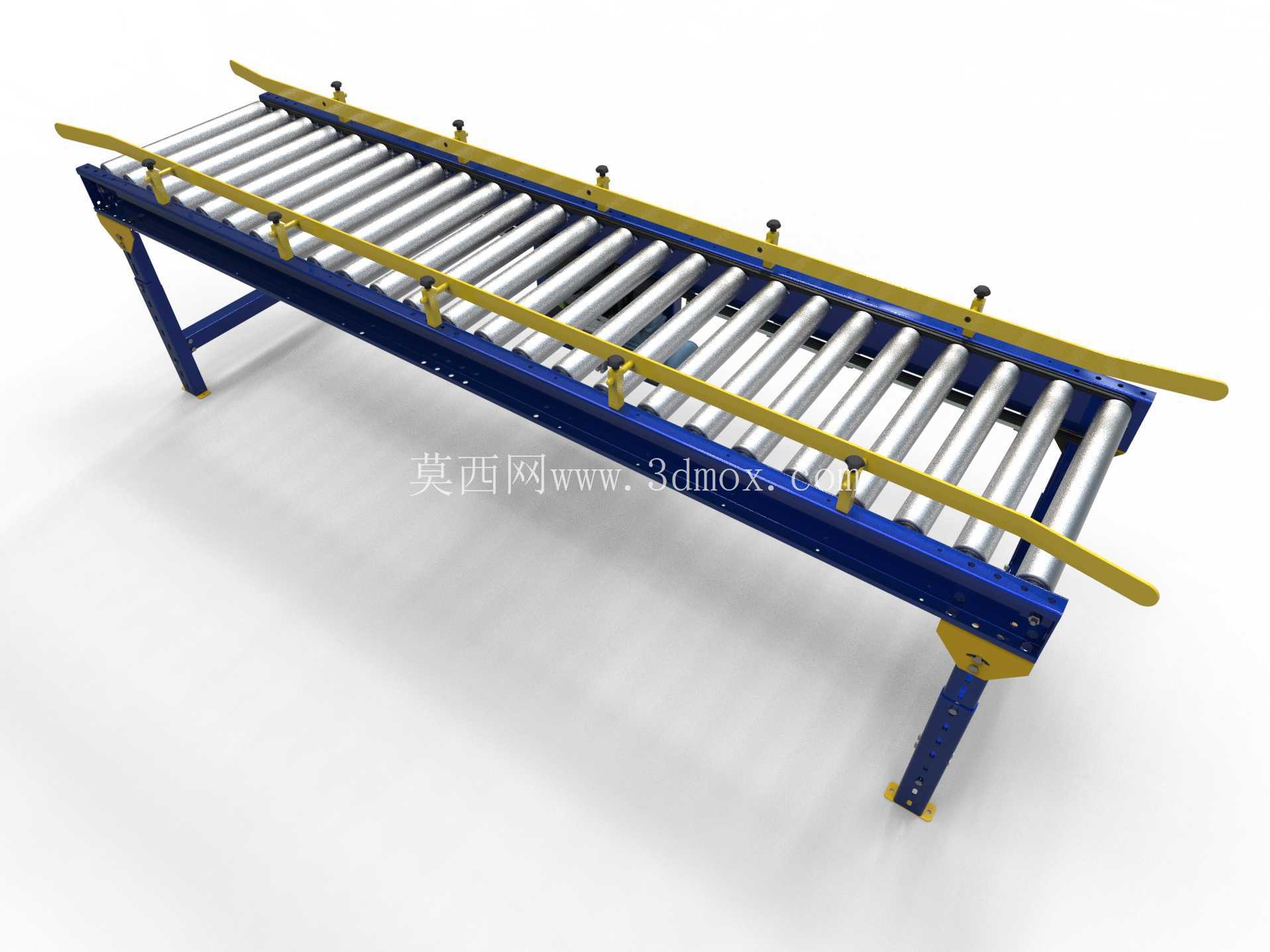

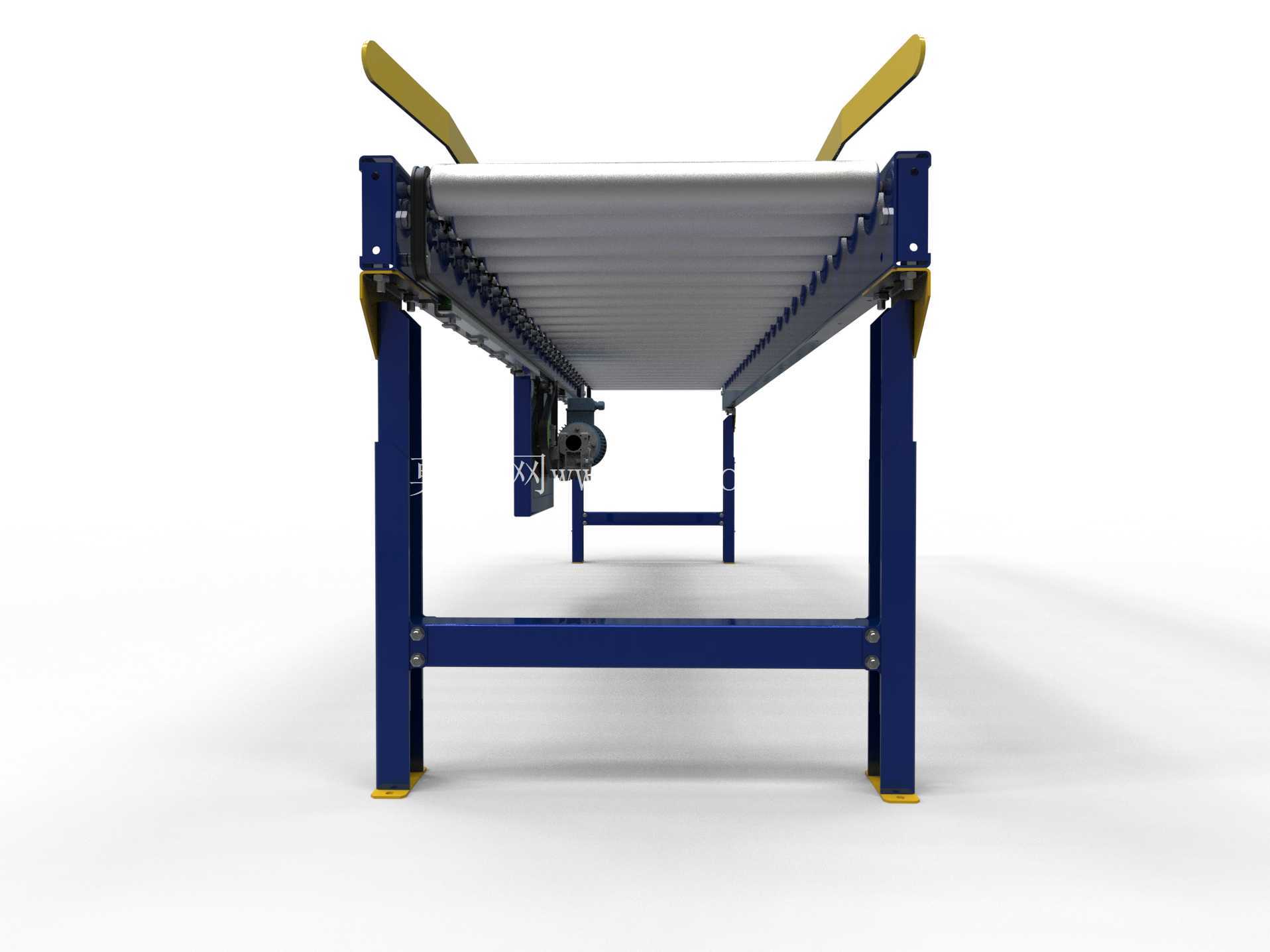

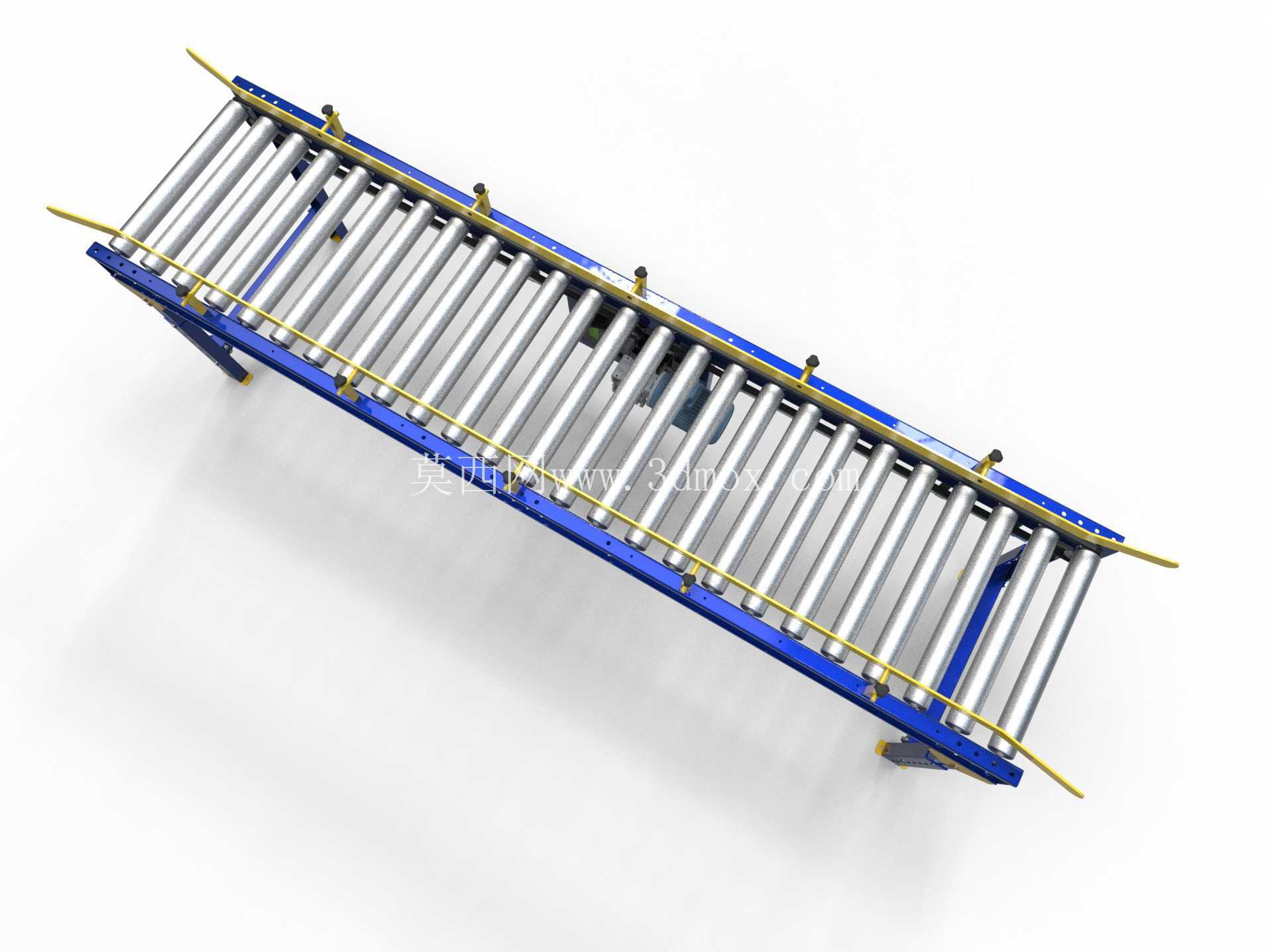

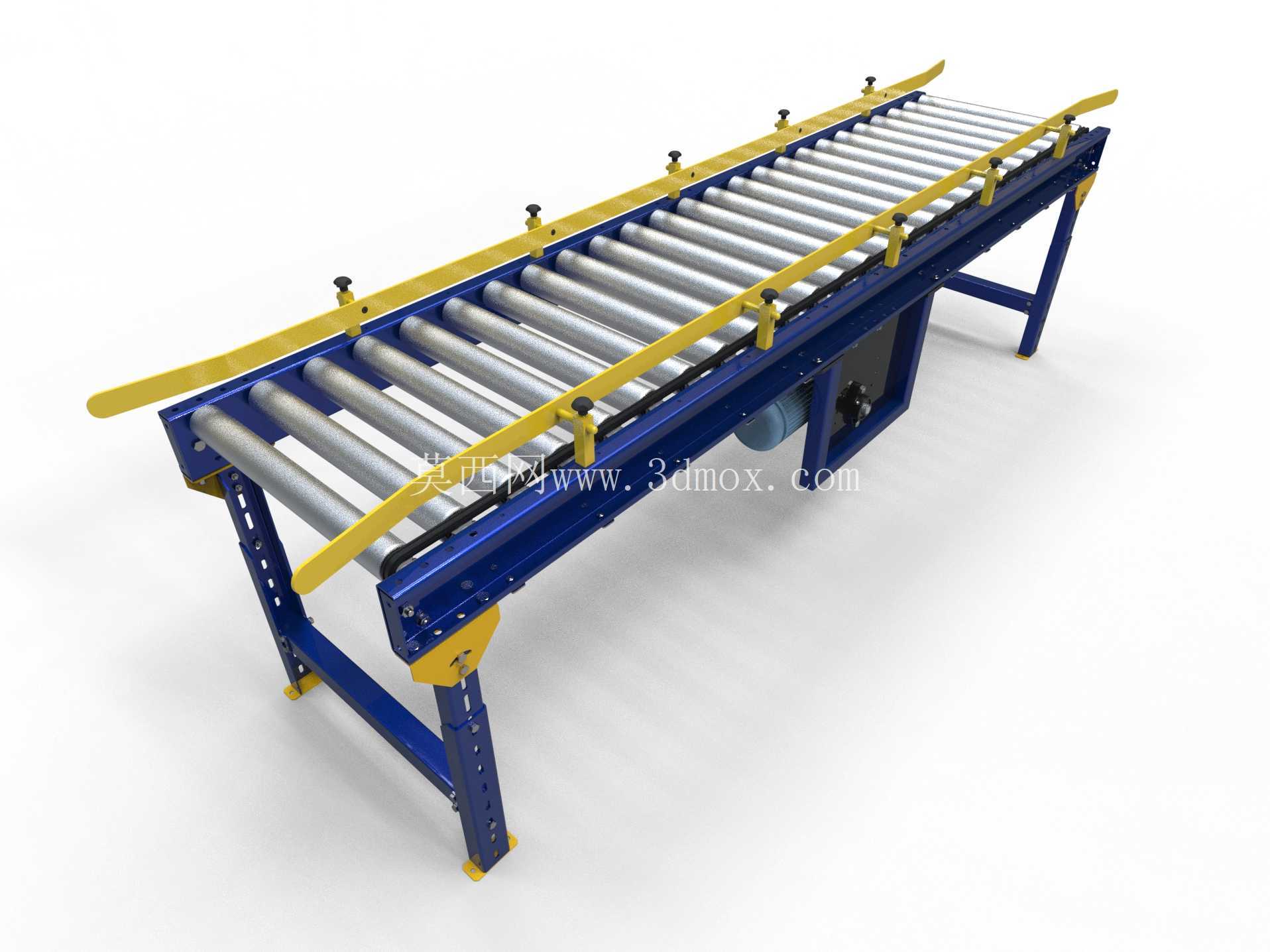

　　结构设计上，辊筒沿输送方向等距排列，辊面形成连续承载平面。货物底部只要具备足够刚性和接触面积，即可在辊筒摩擦力作用下向前移动。两侧设置导向挡边，用于限制工件横向偏移，在人工上料、转弯前段对接或输送尺寸接近线宽的箱体时，可降低刮边和掉料风险。导向件与机架之间采用可拆卸连接，后期可根据货物宽度、导向角度或现场维护空间进行调整。驱动端集中布置在机架侧部，链条张紧、链轮啮合和护罩安装位置都预留了检修空间，便于日常检查链节磨损、润滑状态和辊筒转动情况。

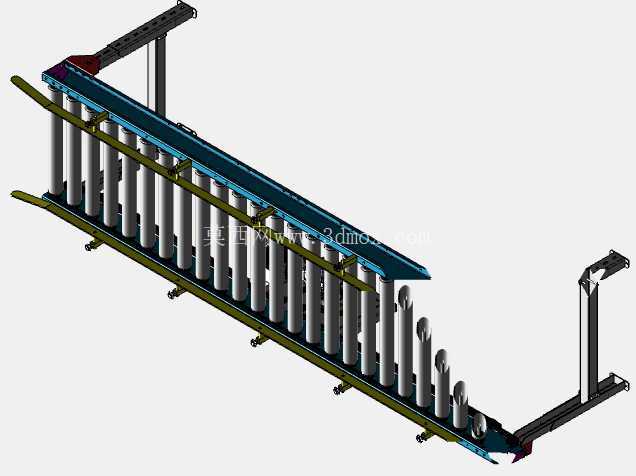

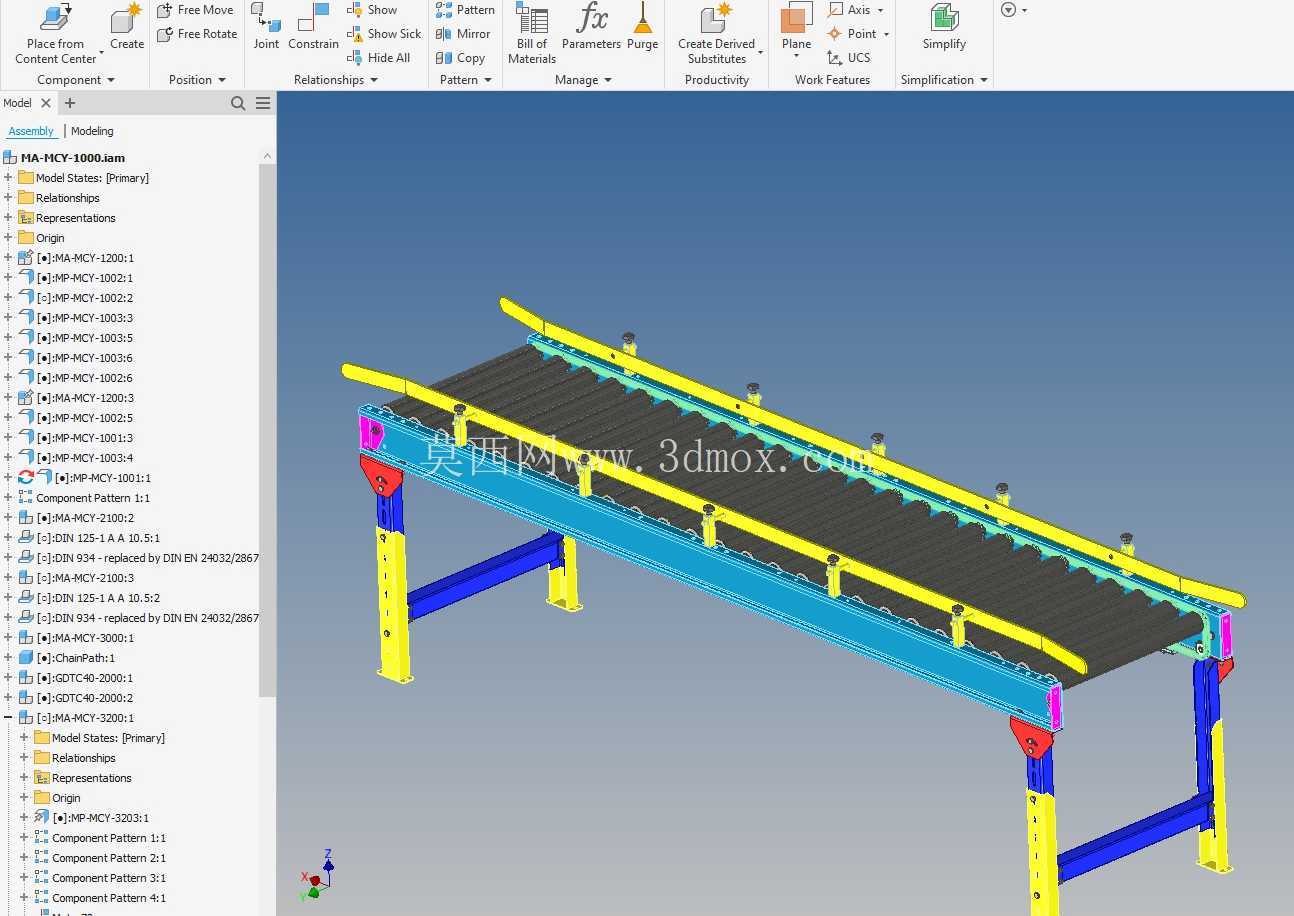

　　模块化思路贯穿整台设备。机架孔位、支腿连接位置、辊筒安装间距和侧导向固定点均按标准化方式处理，使单台设备既可以独立使用，也能够多台首尾拼接形成更长输送线。与其他单元对接时，可通过调整支脚高度匹配工作台、包装机、分拣口或缓存段的输送面高度；在产线扩能时，不必重新设计整体框架，只需增加同规格段体并衔接驱动与防护结构。对于三维建模和结构设计人员而言，该模型可用于校核辊筒间距与货物底部尺寸的匹配关系，评估链条走线、链轮包角、侧板开孔强度以及支腿稳定性，也可作为窄幅动力输送线选型和方案布置的参考。

　　在实际选型中，需要重点核对货物最小底面长度，确保任一时刻至少有多个辊筒同时接触工件，避免小件卡在辊间；同时应结合货物重量、输送节拍和启停频率复核单链驱动负载。机架钣金件虽免焊装配，但孔位公差、连接紧固件规格和支撑跨距仍需在详细设计中明确，以保证长期运行后不出现明显挠度。侧导向不宜过度压紧货物，应保留合理间隙，使其仅承担纠偏和防护作用。整体结构兼顾了加工便利性、现场安装灵活性和后续扩展能力，适用于轻工、电子、包装、仓储物流及通用制造车间的规则物料水平输送。
