商用车悬架多片钢板弹簧总成

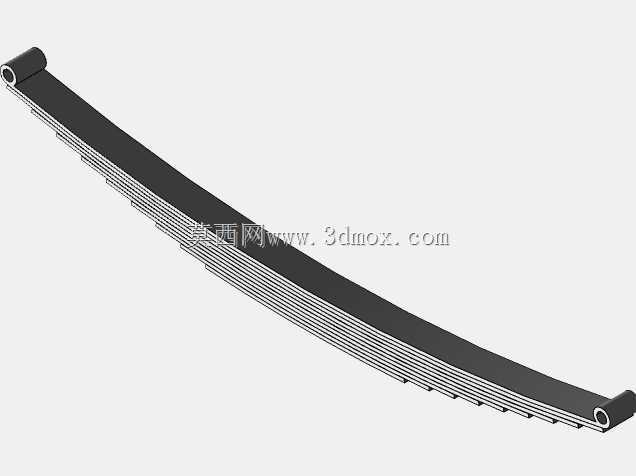

　　在商用车底盘的弹性支撑环节里，多片叠合式板簧长期承担着把路面冲击转化为可控弹性变形的任务，这套叠片结构的建模思路正是围绕这一实际工况展开。整组簧片沿纵向呈对称弧线布置，两端卷耳用于与车架吊耳、支架铰接，中部通过中心螺栓定位、U型螺栓夹紧固定在车桥上，形成既传递垂向载荷又允许车桥相对车架跳动的弹性连接。

　　从选型角度看，这类板簧常见于轻中型货车、客车及挂车的非独立悬架。车辆满载时，钢板弹簧把货厢重量经车桥传递到车轮；经过颠簸路面时，各簧片之间发生相对滑动并产生摩擦，配合减振器共同衰减振动。片间摩擦一方面提供阻尼，另一方面也带来磨损与噪声，因此实车中常在片间加装减摩衬片、涂抹润滑脂，并在端部设置缓冲块限制极限行程。

　　结构上，本组簧片采用长短渐变的叠片组合：靠近主片的几片长度接近，向外依次缩短，使应力沿片长更均匀地分布。主片两端卷耳是受力最复杂的部位，既要承受垂向弯矩，又要传递纵向驱动力与制动力，建模时卷耳内径需匹配衬套外径，衬套再与销钉配合，铰接中心的位置直接决定悬架运动轨迹与轴距变化。中部夹紧区的弧高（即拱度）是关键参数，自由状态下的弧高决定了满载静挠度：空载时弧高大、悬架偏硬；加载后弧高被压平，弧高变化量对应挠度，进而影响偏频与平顺性。

　　尺寸边界方面，整组簧片的跨度（两卷耳中心距）决定了它在车架纵梁之间的安装空间，弧高则影响车架离地高度与整车姿态。设计时需要校核：夹紧距（U型螺栓跨距）内的截面视为刚性、不参与弯曲，有效弯曲长度为跨度减去夹紧距；在此基础上按共同曲率法或集中载荷法分配各片应力，使最长片在根部的弯曲应力不超过材料疲劳极限。材料选用50CrVA类弹簧钢时，需经淬火加中温回火获得回火屈氏体组织，表面喷丸引入残余压应力以提高疲劳寿命，这也是板簧能承受数百万次交变载荷的基础。

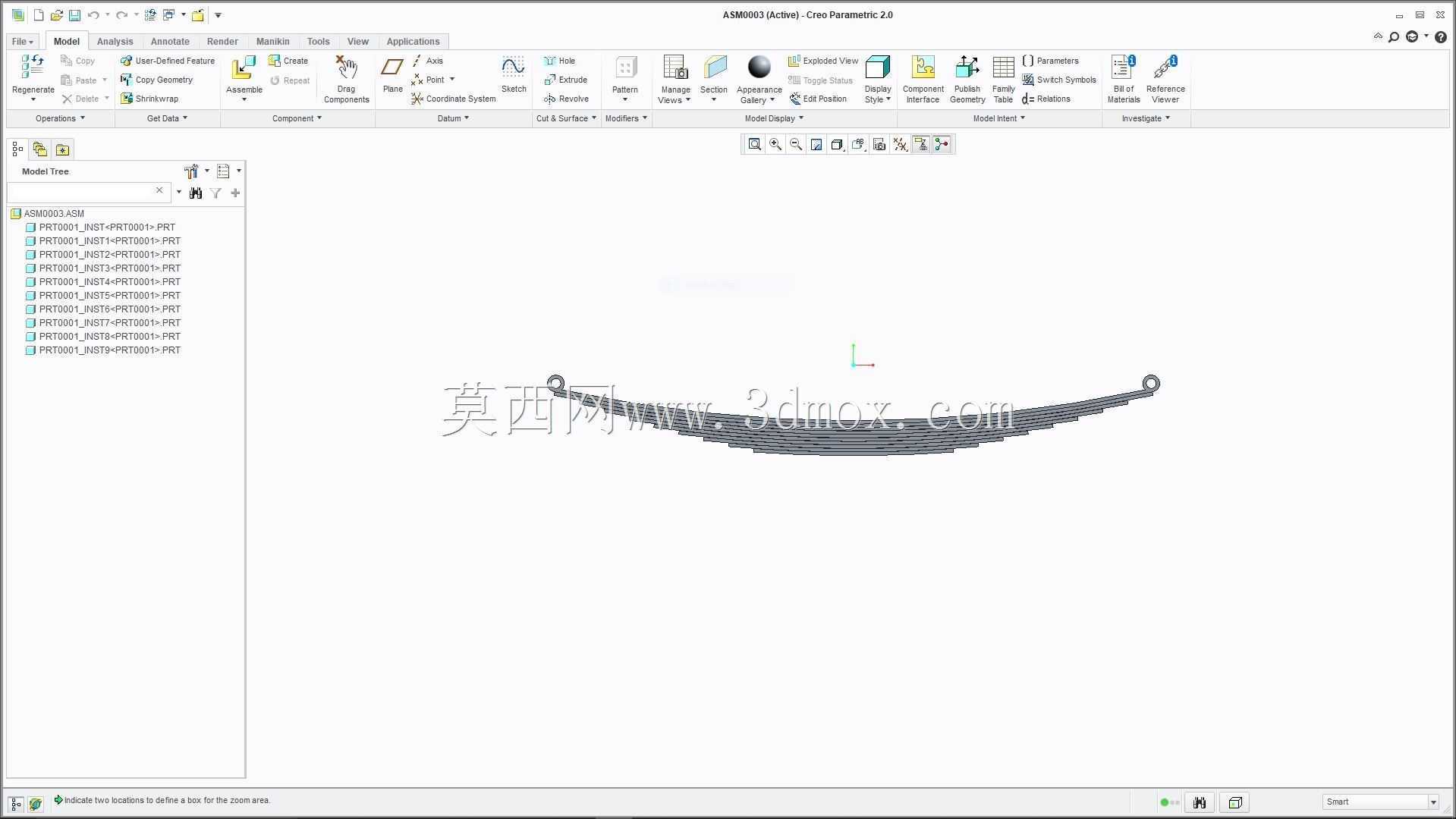

　　三维建模时，单片簧片可先按变截面或等截面矩形条绘制，再沿设计弧线（通常为圆弧或抛物线）弯曲成型；叠片装配要保证各片在自由状态下的曲率不同——长片曲率小、短片曲率大，这样在夹紧后各片才能逐渐贴合并预紧，避免承载初期出现间隙。卷耳部分需单独做出包圆特征，注意主片卷耳与第二片包耳的包裹关系，包耳能在主片断裂时防止车架与车桥分离，属于安全冗余设计。中心螺栓孔与骑马螺栓安装面要留出装配间隙，片端倒角与压延锥面则用于减少片间应力集中。

　　运动校核中，需把板簧视为变刚度弹性体：随载荷增加，参与工作的片数增多、刚度上升，呈现渐变刚度特性，这正好兼顾空载舒适性与满载承载能力。装配体建模还应体现吊耳销轴、缓冲块、限位块的相对位置，验证车桥上跳至极限时板簧不与车架横梁、制动气室、轮胎发生干涉。对于从事底盘结构设计的工程师而言，把弧线、片厚、片长、卷耳坐标与夹紧区这些边界条件准确还原，才能进一步开展刚度计算、疲劳分析与悬架K特性校核，模型的工程价值也正体现在这些可直接用于下游仿真与出图的细节上。
