美式巡航太子摩托车整车结构造型

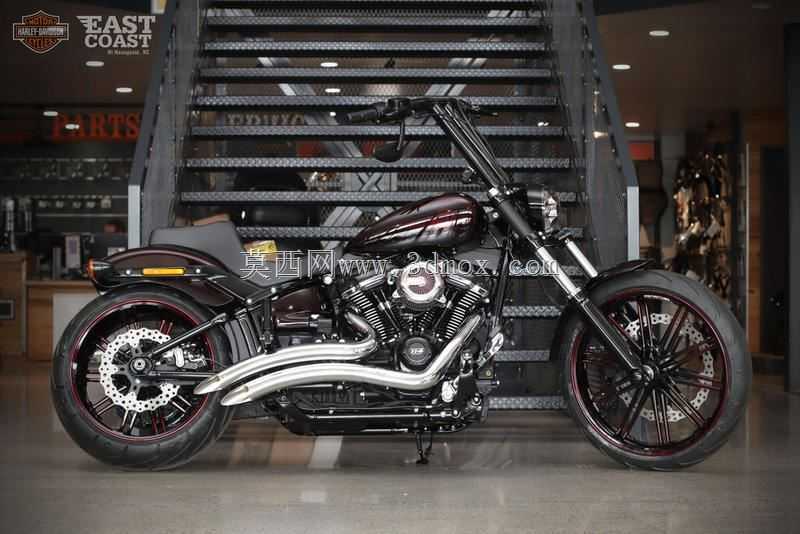

　　该作品呈现的是一台典型美式巡航太子摩托车的整车结构，视觉重点集中在低矮舒展的车身姿态、长前叉、高位车把、V型双缸动力单元、双出排气以及大尺寸辐条轮圈上。此类车型在实际产品开发中通常面向城市道路巡航、休闲骑行、个性化改装展示以及门店陈列方案验证，结构设计不仅要满足两轮机动车的基本行驶功能，还要兼顾骑乘姿态、视觉辨识度、装配空间和后期维护便利性。

　　从整车布置来看，巡航车与普通街车最大的差异在于骑乘三角和重心设定。车把位置相对抬高并后掠，座椅高度较低，脚踏前置，使骑手在长时间直线巡航时能够保持放松姿态。建模时需要重点把握车把、立管、前叉倾角、座椅前缘、脚踏位置和后轮轴线之间的空间关系，这些边界直接决定人机姿态是否合理。若车把过高或后掠过大，转向时手腕和肩部会承受额外力矩；若脚踏过于靠前，低速挪车和紧急制动时腿部支撑也会受到影响。因此，在三维结构中不能只追求外观夸张，还要把人体腿部伸展、膝盖弯曲角度、手臂自然下垂后的握持位置纳入校核。

　　车架部分是整车的承载核心。美式巡航车多采用钢管摇篮式或硬尾风格车架，外观上常通过简洁线条突出发动机和排气。模型中车架需要围绕发动机轮廓布置，前段连接转向立管，下部承托动力总成，后部延伸至座椅和后挡泥板区域。发动机作为视觉中心，通常占据车架中部较大空间，其缸体、缸盖、散热鳍片、进气口、化油器或节气门体、离合器侧盖等部件都需要与车架管梁保持合理间隙。实际装配中，发动机通过前吊耳、下部支架和后部固定点与车架连接，固定点的同轴度、衬套压缩空间以及拆装工具操作空间都应在结构设计阶段预留。

　　前悬架采用长行程正立式前叉形态，前叉倾角较大，拖距也相应增加，使车辆在高速直线行驶时更稳定，但低速转向会显得沉稳。前叉上下联板、立管轴承、车把固定座、前轮轴、挡泥板支架和转向灯安装位构成前部装配链。建模时应注意前叉管与下联板的插入深度、前轮轴中心与挡泥板弧度的关系，以及转向极限状态下油箱、车架和线束之间是否发生干涉。前轮采用大直径轮圈和多辐条结构，辐条交叉方式、轮毂中心、制动盘安装孔、轮胎外径和前叉内宽需要统一考虑。制动盘位于轮毂一侧，卡钳固定在前叉下端，卡钳与辐条、气嘴、挡泥板支架之间的间隙属于常见干涉检查点。

　　后部结构围绕后轮、后摇架、双减震或硬尾外观件展开。图中车辆后轮宽厚，胎面曲率和轮圈直径共同构成饱满的尾部视觉。后摇架需要在后轮轴与车架铰接点之间传递驱动力，链条或皮带传动路线应与后摇架上表面保持平行趋势。链轮、制动鼓或制动盘、后轮轴螺母、链条张紧调节块等细节虽然在外观展示中不一定突出，但在机械结构完整性上不可忽略。后挡泥板沿轮胎外圆延伸，安装支架需避开轮胎跳动极限；在悬架压缩至最大行程时，挡泥板、座椅底板、后轮胎面和链条护罩之间仍应保留安全间隙。

　　动力单元采用V型双缸布局，前后两列气缸以一定夹角布置，缸体散热鳍片密集，发动机侧盖圆润，曲轴箱外形饱满。此类发动机在巡航车上不仅提供动力，也是造型语言的重要组成部分。建模时可按照曲轴箱、气缸、缸盖、气门室盖、进气系统、排气系统、启动电机、换挡杆、油底壳等模块拆分。进气滤清器通常位于发动机侧方或油箱下方，需要与油箱底部、车架管和线束保持空间距离。排气系统为双侧长管形式，前段从缸盖排气口引出，沿发动机下方弯曲延伸，再通向车尾消声器。排气管路径必须避开油底壳、换挡连杆、脚踏支架和后制动管路，同时考虑热防护区域；实际车辆中，高温管路与橡胶件、塑料件、线束之间需要设置隔热板或空气间隙。

　　油箱位于车架上管上方，造型狭长且表面高光明显，容量轮廓与车架上管、座椅前端和转向锁止空间密切相关。油箱下部通常要容纳燃油泵、油位传感器、油管和线束接口，因此外观曲面不能脱离内部安装深度。座椅采用单座或薄型双人座形态，前缘收窄以便骑手双脚着地，后部与后挡泥板线条衔接。座椅底板下方还需布置电池、保险盒、ECU或部分电气线束，这些部件在外观图中常被遮挡，但在整车三维设计中属于必须预留的安装边界。

　　操控系统包括高把、离合手柄、制动手柄、开关总成、拉线或油管、后视镜、仪表和钥匙门等。高位车把使拉线走向更长，转弯时拉线不能被拉扯到极限，也不能在车把回转时缠绕立管。油门拉线、离合器拉线、前制动油管和线束应沿车把下方进入车架前部，并在转向左右极限位置保留弯曲半径。脚踏总成位于发动机前下方，包含制动踏板、换挡杆、脚踏胶垫和安装支架；支架需要承受骑手脚部载荷，并与排气管高温区域保持距离。

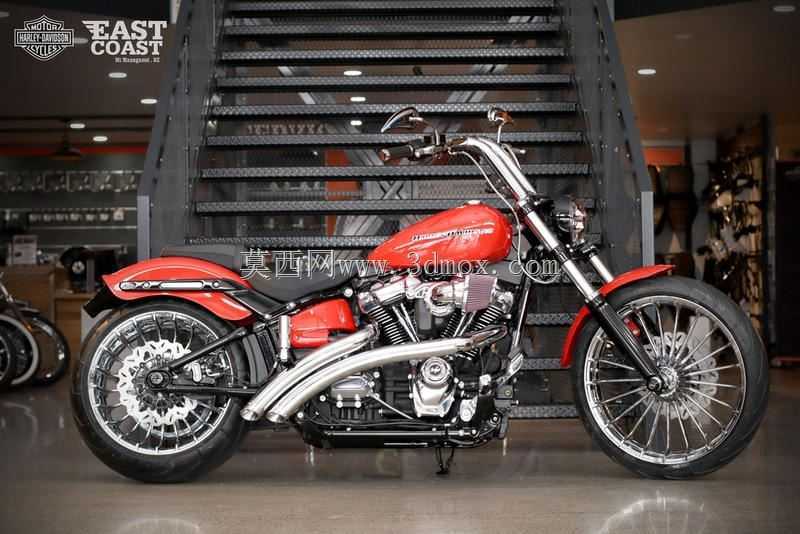

　　外观覆盖件方面，前后挡泥板、油箱、侧盖、座椅和排气管共同构成复古巡航风格。红色漆面覆盖件与黑色发动机、银色镀铬排气形成强烈对比，曲面建模应注意高光连续性和分件线位置。挡泥板支架、侧盖固定螺钉、油箱装饰贴花、轮毂镀铬边圈等细节可以提升模型完整度，但结构上仍需服从装配逻辑。比如前挡泥板不能只贴合轮胎静止外形，还要考虑轮胎受载变形和悬架行程；侧盖不能紧贴电池而无拆装空间；排气消声器尾端不能过度靠近后挡泥板漆面。

　　在工程应用中，这类整车模型可用于造型评审、结构布置、改装件开发、展车视觉方案和教学演示。若进入详细设计阶段，还需继续补充轴距、轮距、离地间隙、前叉倾角、拖距、座椅高度、整车质心、转弯半径、轮胎跳动包络和关键安装孔位等参数。通过三维模型可以提前发现发动机与车架、排气与脚踏、前轮与挡泥板、车把与油箱之间的干涉问题，从而在样机制造前减少反复修改，使外观风格与机械可行性保持一致。
