便携卧式HHO电解产气装置结构设计

　　这套卧式HHO电解产气装置的结构开发，最初是面向小型汽修工位、户外焊接辅助、小型内燃机助燃场景做的落地化设计，没有沿用传统立式电解槽的堆叠思路，而是把整套电解反应单元平铺布置在刚性框架内，适配车间地面、工具车台面、移动作业推车这类有限安装空间。

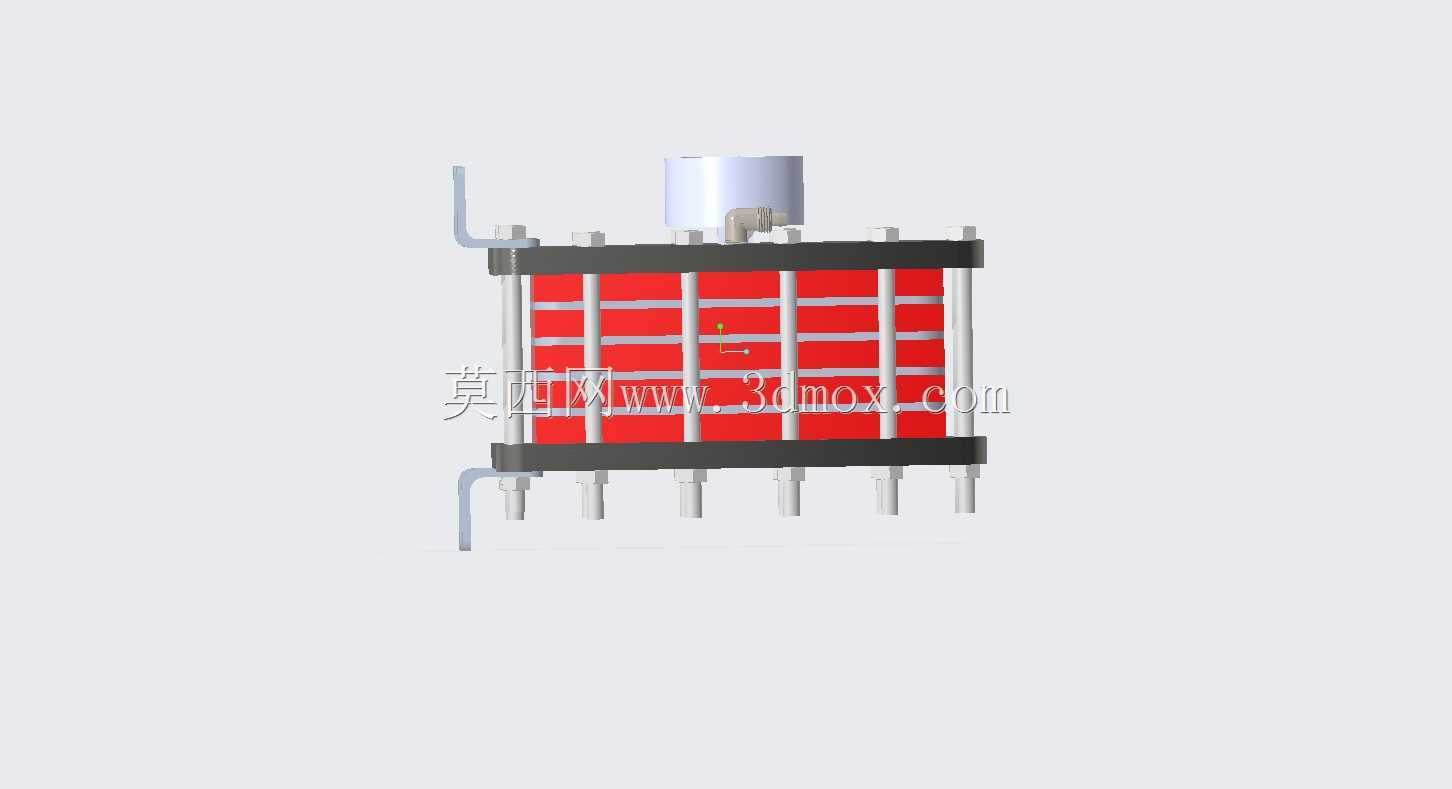

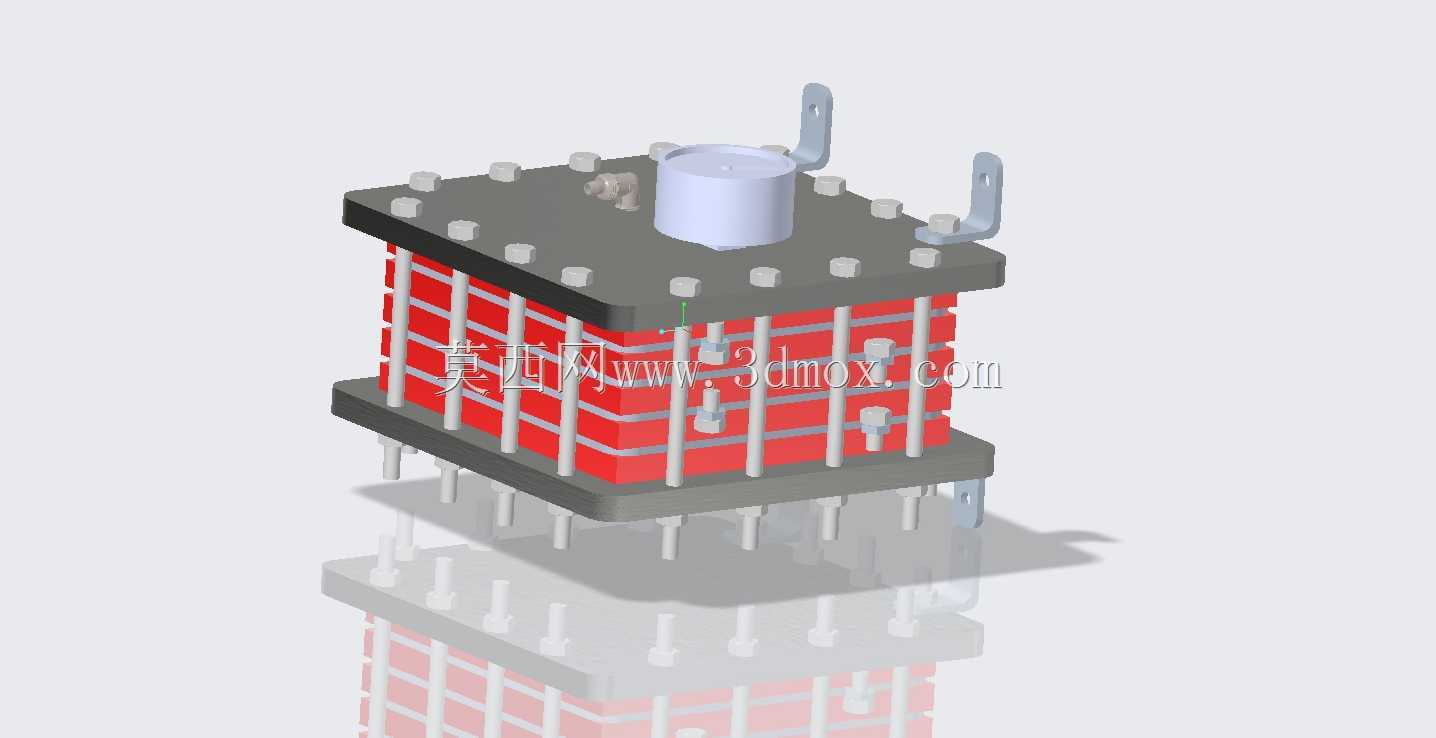

　　从实际使用逻辑来看，常规立式电解槽在移动作业时很容易出现电解液晃动、气液夹带不均、局部极板暴露在液面以上的问题，卧式布局首先解决的就是姿态稳定性：整套装置平躺放置后，电解液在腔体内的液面高度波动被大幅削弱，即使随作业推车短距离转运，极板的有效浸没面积也不会出现骤变，产气输出的连续性更稳定。装置的核心反应段采用多片平行极板叠层排布，极板之间通过绝缘隔套维持均匀极间距，避免长期运行后极板形变导致间距不均、局部电流密度过高烧蚀极板的问题；两端的端板采用激光切割钢板加工，端板上预留了极板定位孔、流体通道孔、电极接线柱安装位，加工时不需要二次划线找正，叠装时直接穿入定位拉杆即可保证整组极板的同轴度，装配效率比散件拼装有明显提升。

　　进出液与产气接口的布置做了专门的流体动力学优化，进水口顺着腔体下部的流道延伸到电解槽远端，产气出口则设置在腔体上部的集气区段，工作时电解液从远端缓慢向接线端流动，电解产生的氢氧混合气泡顺着倾斜的上壁面自然向出口汇聚，不会在极板缝隙之间滞留形成气阻，这也是卧式布局相比立式的核心优势——气泡上升路径短，不会反复穿过极板间隙扰乱流场，实测在同等输入功率下，产气输出的脉动幅度更小，后续连接阻火器、火焰止回阀时的工况更平稳。

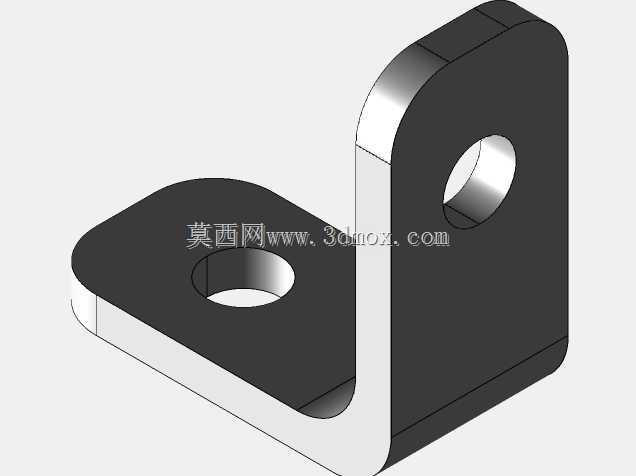

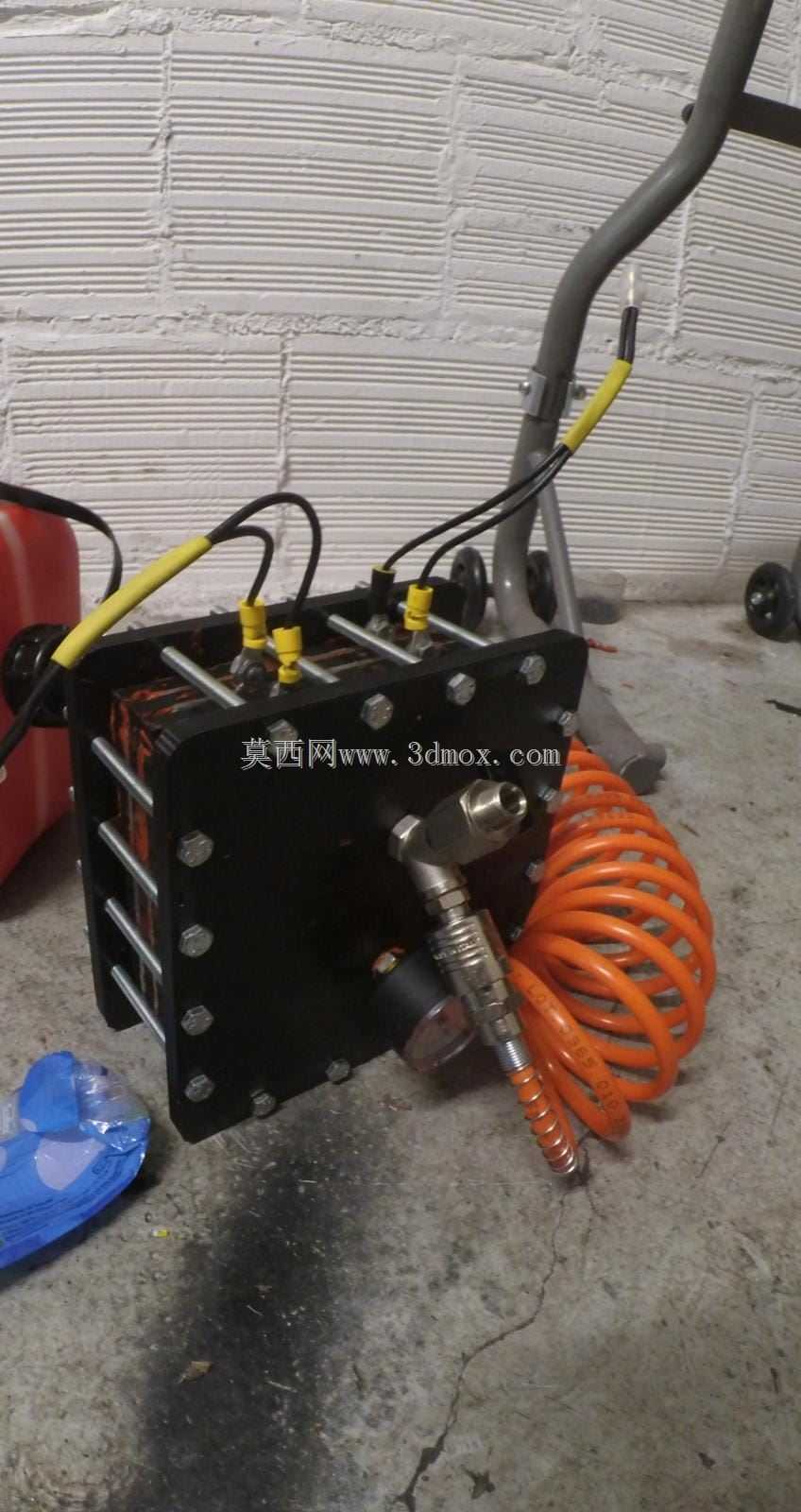

　　外形尺寸方面，整套装置的主体框架长度控制在常规小型工具车的台面承载范围内，宽度不超过人体双臂搬移的舒适跨度，底部框架预留了四个固定安装孔，既可以直接放置在平整地面使用，也可以通过U型螺栓固定在移动推车的机架上，不需要额外做复杂的安装基座。装置侧面预留的接线柱采用绝缘基座加高设计，接线端子和金属框架之间的爬电距离满足低压大电流工况的安全要求，外接12V直流电源时，电源线的走线可以顺着框架侧边的理线卡扣固定，避免现场管线拖拽剐蹭到极板或接口。

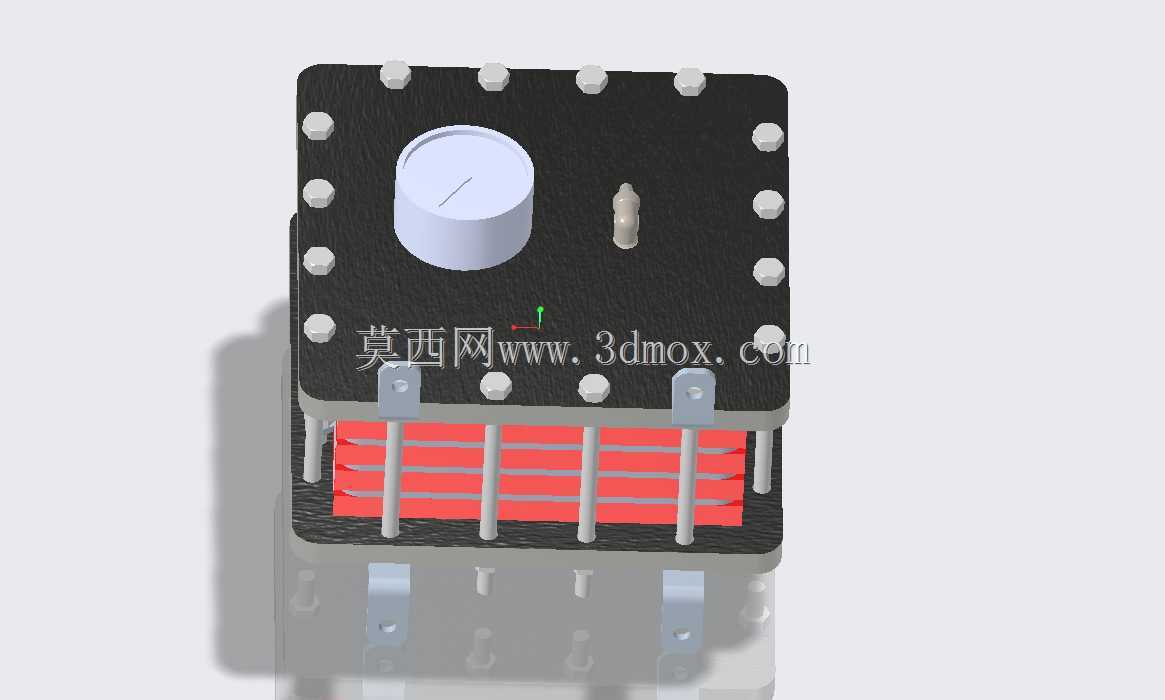

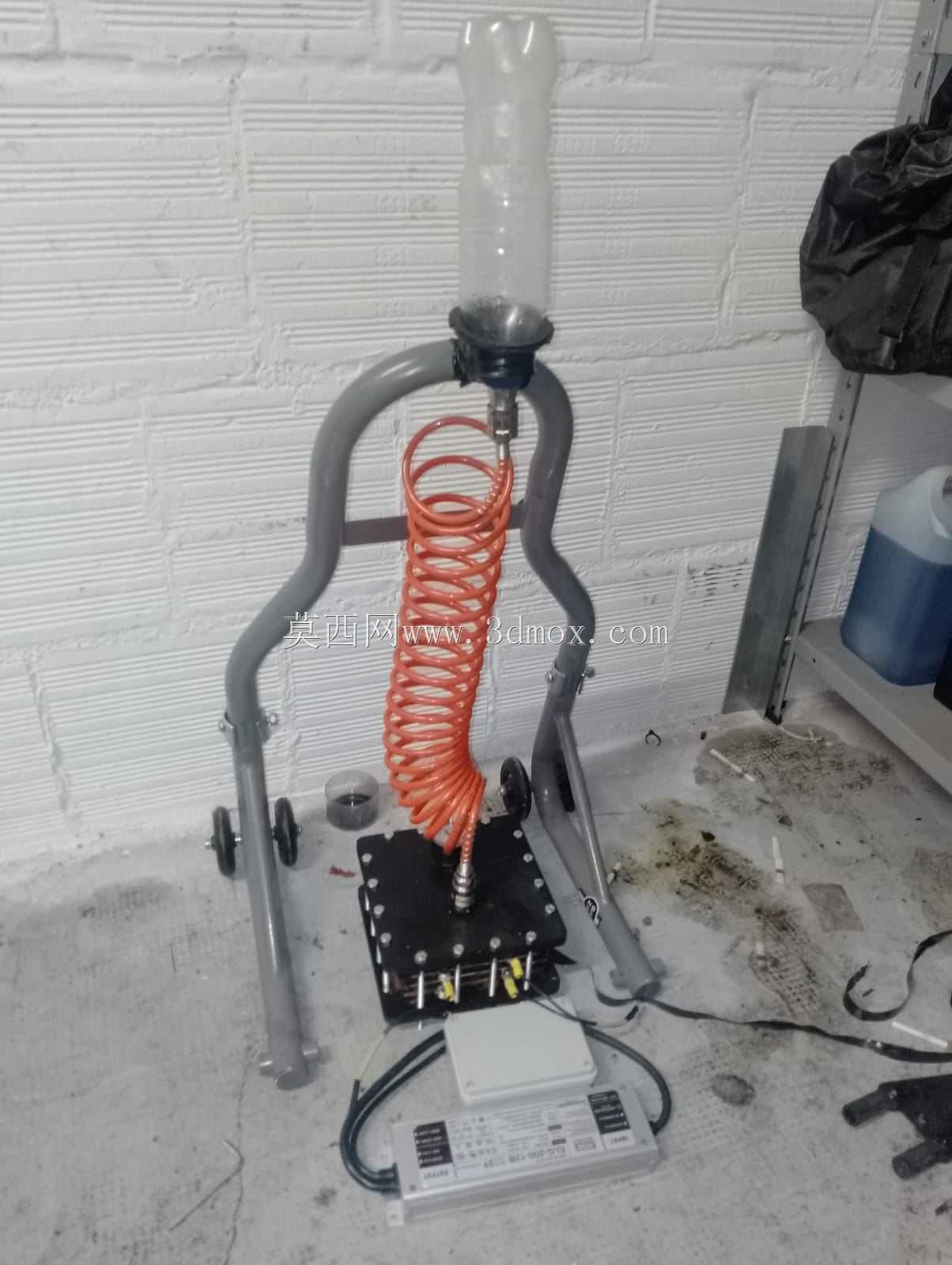

　　顶部的黄色加注口采用带密封垫圈的旋盖结构，日常补充电解液时不需要拆解端板，旋开盖子即可直接加注，加注口的位置特意设置在腔体最高点，加注过程中腔体内的空气可以顺着产气出口自然排出，不会形成密闭气腔导致电解液无法注满。装置配套的输出软管采用耐腐耐压的橙色气动软管，管接头采用快插式结构，现场对接后续的洗气罐、阻火装置时不需要额外套丝缠生料带，拆装效率很高。

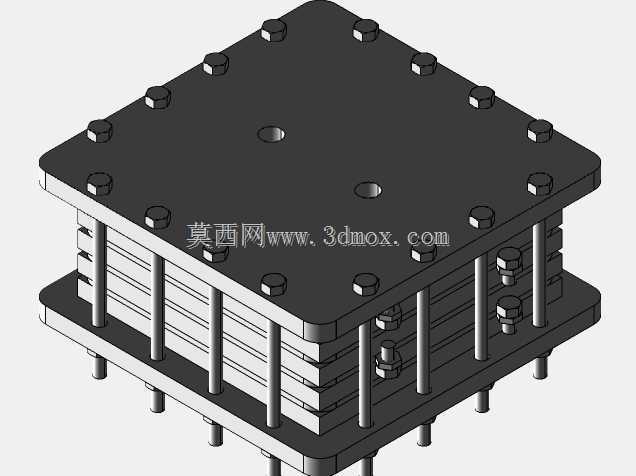

　　设计阶段还考虑了后期维护的便利性，整组极板通过四根贯穿拉杆锁紧在两端板之间，当需要清理极板表面的沉积物、更换老化密封垫时，只需要松开拉杆端部的锁紧螺母，即可依次抽出极板和隔套，不需要焊接或破坏主体框架，维护后的复装也能通过定位孔快速还原极间距。端板上的所有密封面都采用平面铣削加工，密封垫选用耐电解液腐蚀的橡胶材质，长期工作在低压温升工况下不会出现渗漏。整套结构没有复杂的异形曲面，绝大多数结构件都可以通过激光切割、3D打印绝缘件完成加工，小批量试制的成本很低，非常适合小型作业场景下的自制改装与小范围推广使用，装置的重心落在框架中心区域，搬运时两端的框架杆件可以直接作为提手点位，单人即可完成短距离移位。
