往复式动力机组十字头传力构件

项目分类:通用机械零部件 发布时间:2024-11-07 ID:788092
  • 往复式动力机组十字头传力构件

  该构件面向大型往复式发动机、往复式压缩机这类存在直线往复做功行程的动力设备,核心作用是在活塞与连杆之间建立稳定的中间传力环节,把活塞承受的燃气压力或者工质压缩反力平顺传递给连杆,同时承担连杆摆动带来的侧向分力,避免活塞直接承受偏载,从根源上降低活塞裙部与缸套内壁的异常磨损、拉缸以及密封件偏磨失效风险。

  从实际装机场景来看,这类十字头多用于中大型低速重载往复机组,比如油田采气用往复压缩机、大型船用低速柴油机、工业流程往复增压泵组,设备运行行程长、往复冲击载荷大,活塞如果直接和连杆铰接,连杆摆动产生的侧向力会全部作用在活塞与缸套配合面上,长期运行会出现缸套失圆、活塞环断损、润滑油膜破裂等故障;十字头布置在十字头滑道内部,自身沿滑道做纯直线往复运动,侧向力由十字头滑履面和专用滑道承担,活塞只承受轴向做功载荷,二者通过活塞杆刚性连接,连杆则铰接在十字头本体的销孔位置,把直线往复运动转化为曲轴的旋转运动。

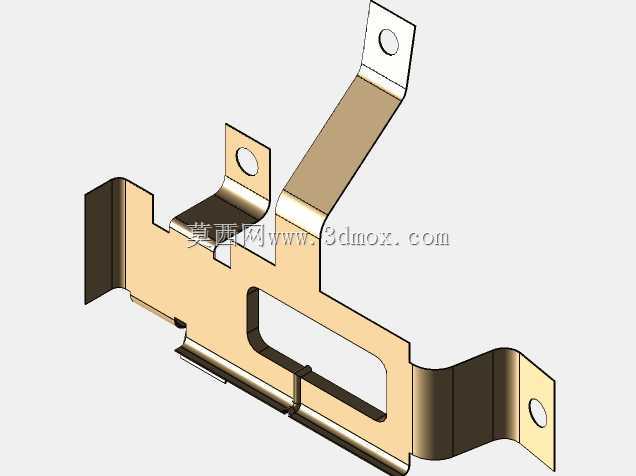

  本次建模的十字头构件采用钣金一体化折弯成型思路,区别于传统铸钢/锻钢整体机加工十字头,这类轻量化钣金结构多用于中小功率紧凑型往复机组、教学演示样机或者轻量化特种动力单元,整体为薄金属板经下料、冲孔、多道折弯成型,本体上预留三处铰接与安装孔位:上部斜伸折弯臂的端孔用于连接活塞杆端锁紧结构,中部折弯立板的孔位用于安装十字头销、和连杆小头形成铰接配合,下部水平延伸端的孔位可搭配导向滑履或者辅助导向支座,和机身滑道形成滑动约束。

  结构设计上,本体中部开出大面积矩形减重窗口,在保证折弯截面抗弯模量的前提下大幅降低运动件自身质量,减小往复运动产生的惯性冲击载荷,降低曲轴动平衡配重的设计压力;各折弯转角处均预留合理的折弯内R角,避免钣金冷弯过程中出现应力集中开裂,同时所有安装孔位都做了翻边或者局部补强折弯,提升孔位的承压面积,避免连杆往复摆动过程中孔位被挤压变形。构件的各折弯面分别承担不同方向的载荷:底部水平折弯面作为主滑履贴合面,和滑道下支承面接触,承担做功行程中连杆传递的正向侧向力;两侧立折弯面起到侧向限位作用,约束十字头在滑道内的横向窜动;上部斜向折弯臂的角度匹配活塞杆的安装轴线,保证活塞杆拉力始终沿缸套轴线方向传递,不会产生附加弯矩。

  安装边界方面,该十字头的整体外轮廓宽度需要和机身十字头滑道的内腔宽度预留0.03~0.08mm的滑动配合间隙,间隙过小会出现热态运行卡滞,间隙过大则会产生往复敲击噪声、加快滑道磨损;十字头销孔的同轴度需要控制在0.02mm以内,保证连杆小头铰接后转动灵活无卡滞;两端连接孔的位置度需要和活塞杆轴线、滑道中心线的对中误差控制在0.05mm以内,避免活塞杆受偏载出现弯曲变形。钣金板材的厚度选型需要匹配机组最大爆发压力,常规轻型工况选用3~5mm厚的优质碳素结构钢板即可满足强度要求,重载工况可更换为合金钢板并在滑履贴合面镶嵌减磨合金衬层,进一步降低摩擦损耗。建模过程中所有折弯特征都严格匹配钣金加工工艺,预留了折弯扣除余量,展开后可直接用于激光下料工序,不需要二次工艺补全。
