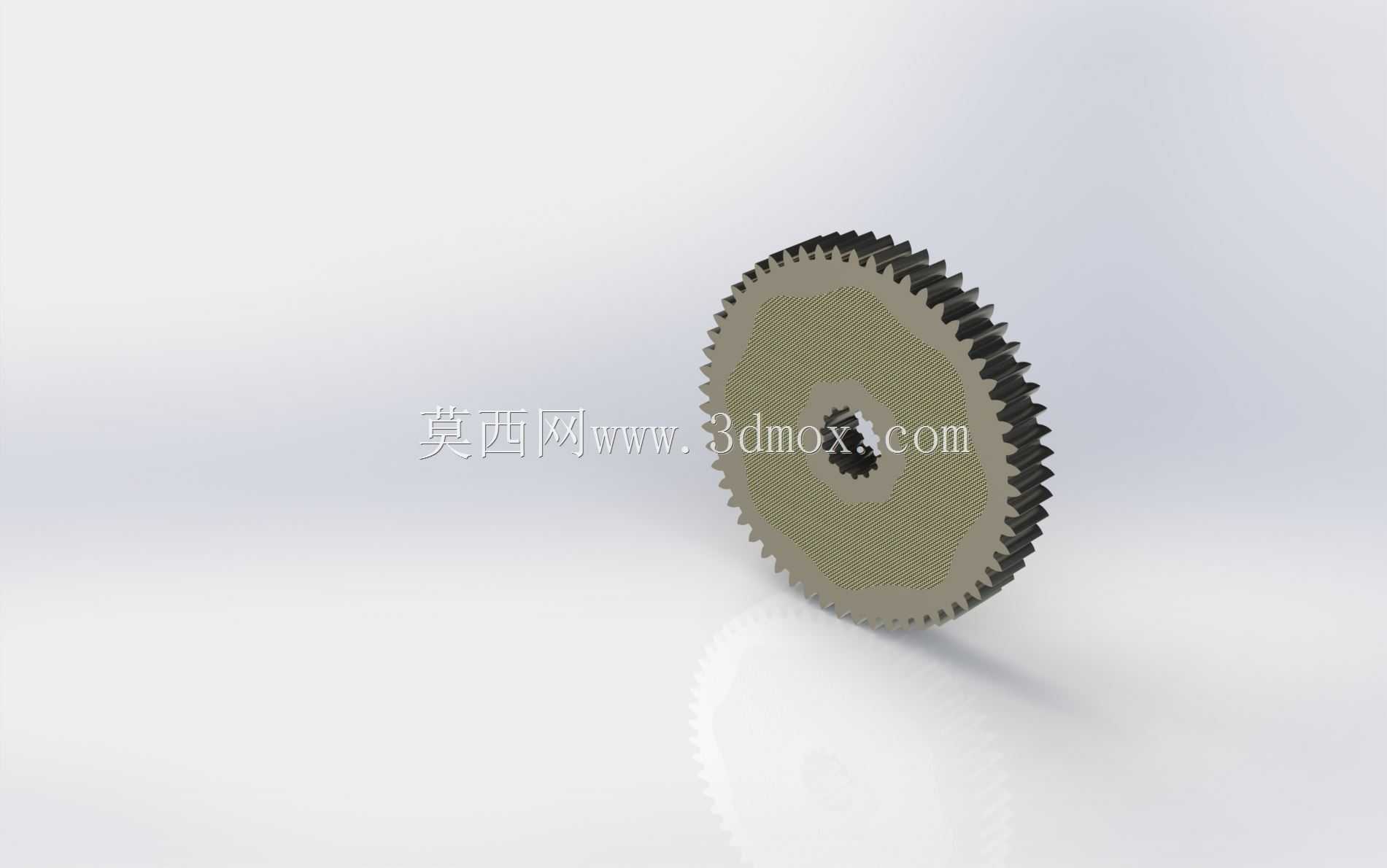

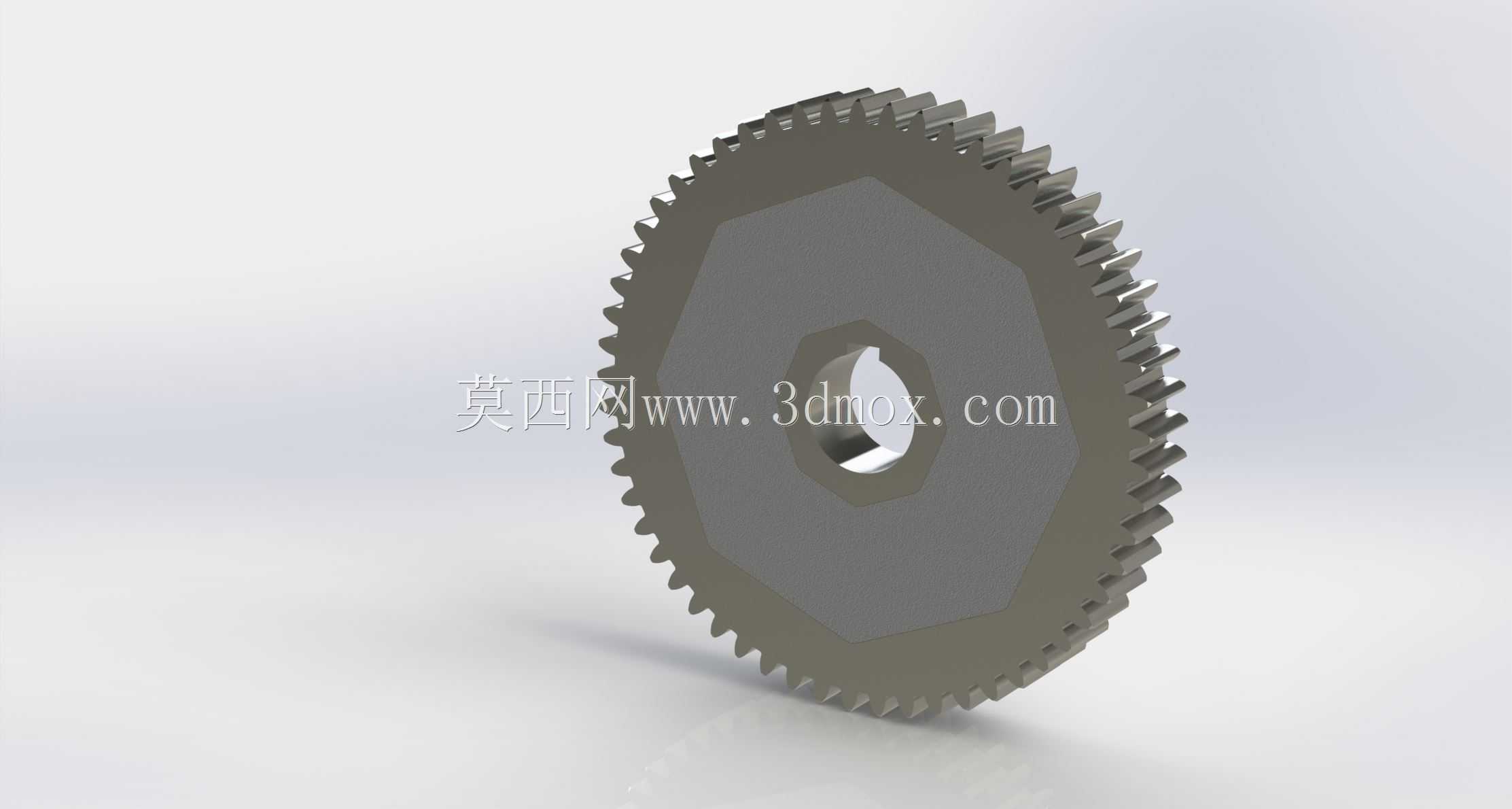

混动传动系统复合双联齿轮结构

　　这套复合齿轮结构面向混合动力机电耦合传动单元开发，核心采用内外齿圈与中心花键轮毂一体化的双联式构型，在混动变速箱、动力耦合装置以及紧凑型减速模组里承担动力分流、转速匹配与扭矩传递的作用。现场选型时，这类零件往往布置在发动机端与电机端动力交汇的轴系区间，既要承接内燃机输出的脉动扭矩，也要适配电机驱动端的连续高转速工况，齿部啮合的平稳性直接决定整套耦合机构的NVH表现。

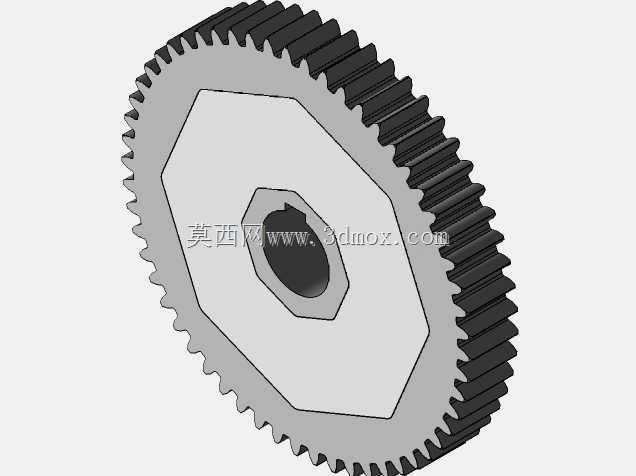

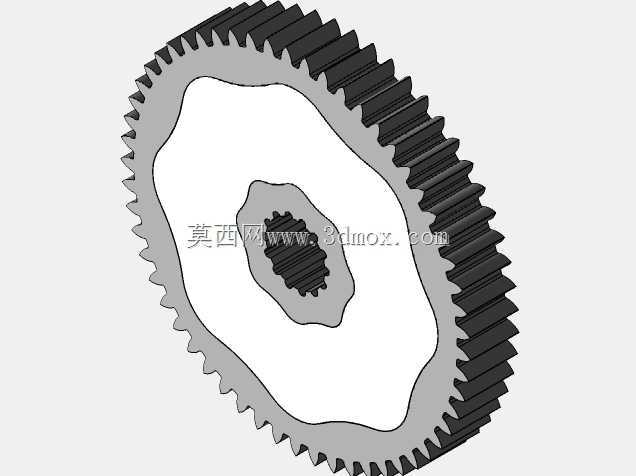

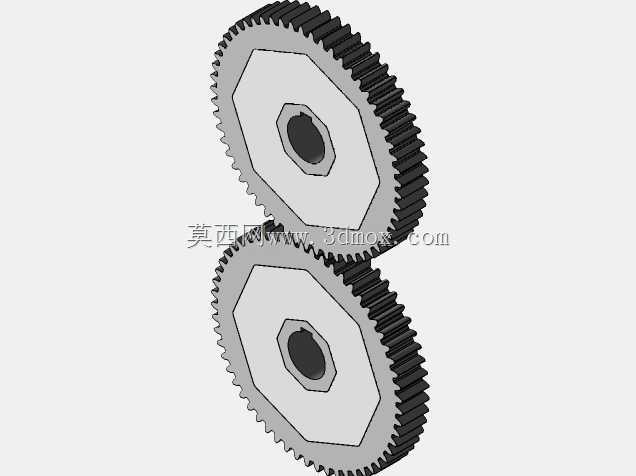

　　从结构细节来看，外缘采用大直径斜齿圆柱齿圈，轮齿沿轴向带有连续螺旋升角，啮合过程中多齿同时参与接触，相比直齿方案冲击更小、承载冗余更高，适合中高速持续运转；齿圈内侧设置一圈内啮合细齿，可与行星排小齿轮或内嵌齿套配合，实现双层传动路径的集成。中心区域为异形轮廓轮毂，内孔加工出内花键，用于和传动轴外花键对合装配，周向传扭无打滑间隙；轮毂与外圈齿体之间通过非圆形辐板过渡，既避开轴系周边的限位构件，也能在辐板区域预留减重空腔，降低转动惯量——混动工况下发动机频繁启停、电机快速调速，从动件惯量越小，换挡与动力切换的响应迟滞越弱。

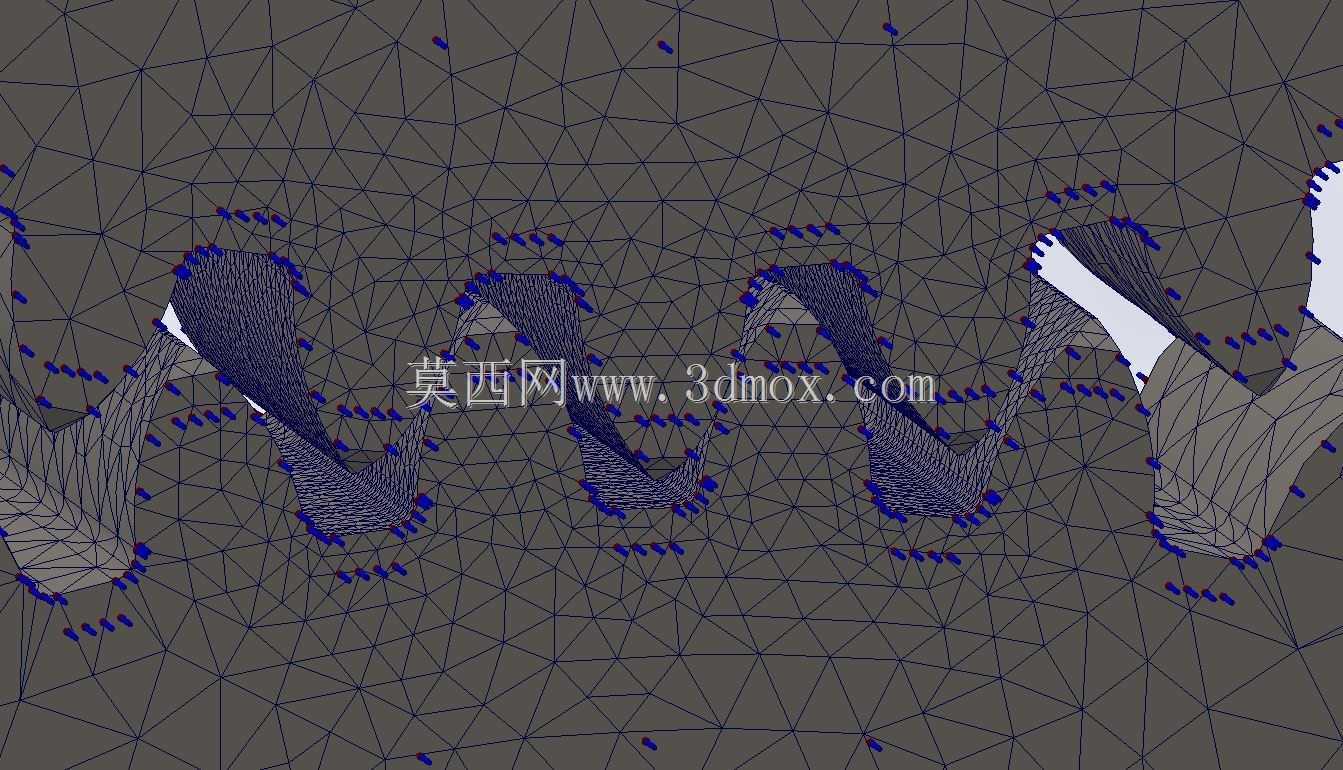

　　建模过程中优先以传动参数反推外形边界：先依据模组传递的额定扭矩、目标减速比确定齿圈分度圆直径与齿宽，斜齿螺旋角选取兼顾轴向力平衡与啮合重合度，避免轴承端承受过大轴向载荷；内齿参数匹配对应行星齿轮的模数与压力角，保证内外齿层的同轴度公差。中心花键按照轴端配合尺寸设计，齿侧预留标准侧隙，异形辐板的轮廓走向参考周边箱体、挡油盘与卡环的安装空间逐段校核，转动全程不能与相邻固定件发生运动干涉。

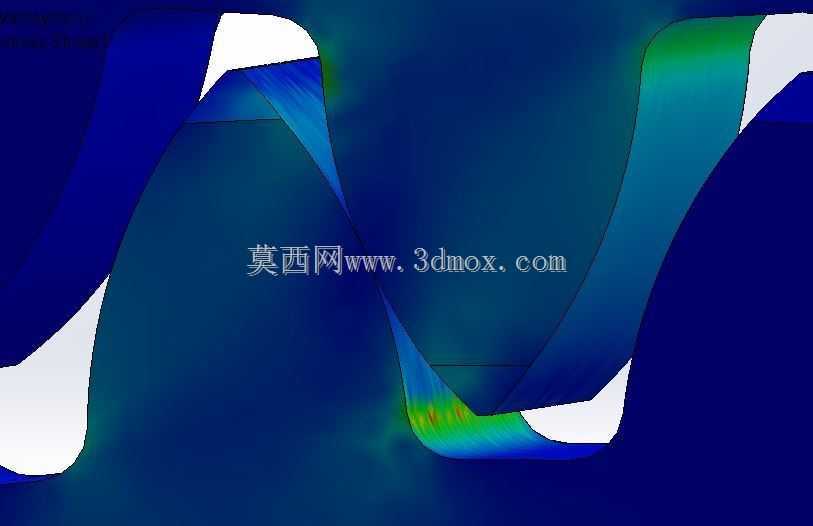

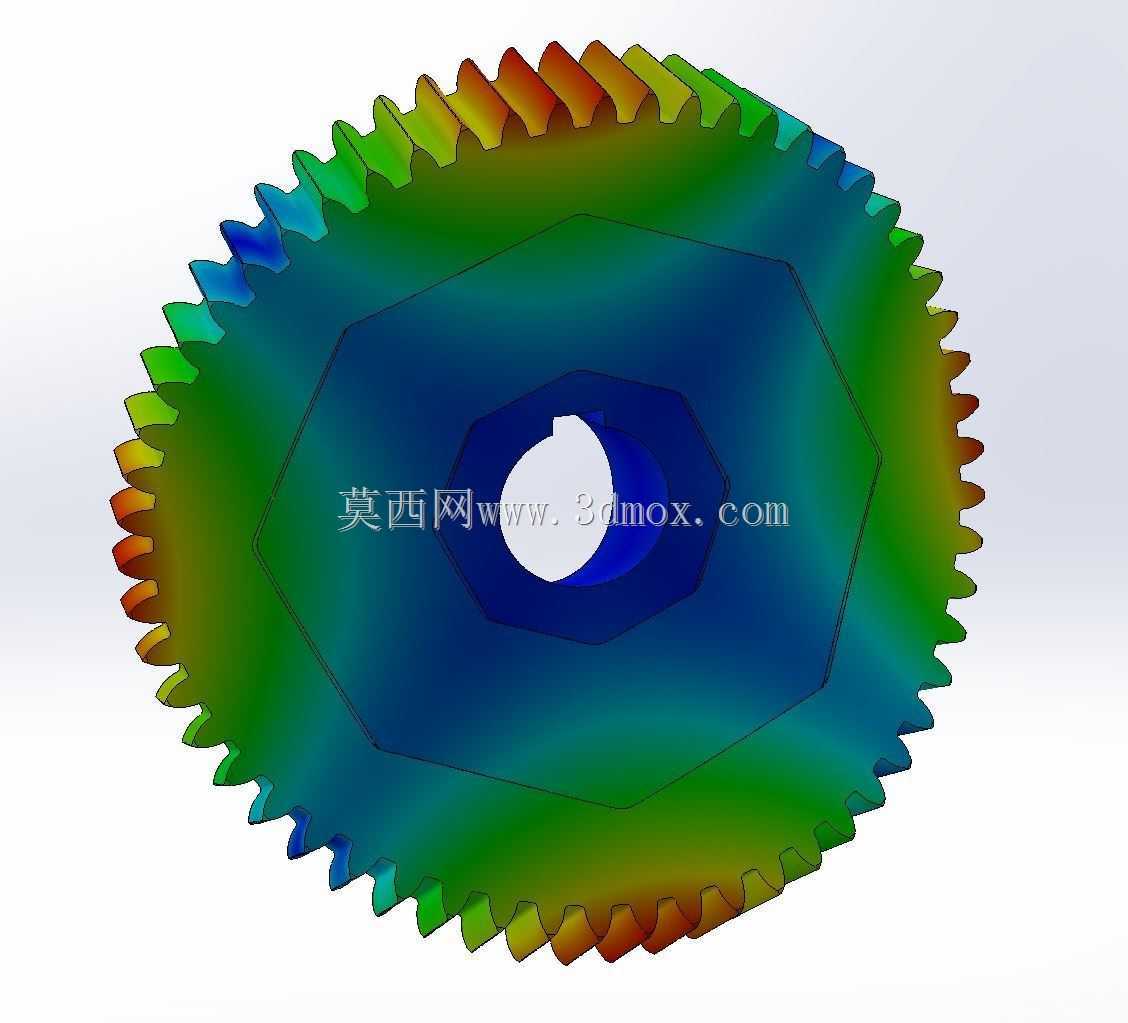

　　安装边界层面，齿轮轴向两端面为定位贴合面，装配时抵靠轴肩与限位挡圈实现轴向固定，径向通过花键副完成定心；外齿圈啮合侧需预留润滑油流道间隙，保证飞溅润滑可以覆盖全齿宽接触区，内齿啮合区域也要留出润滑脂留存空间。辐板上的减重空腔同时可作为油液回流通道，高速旋转时带动润滑油甩向齿面啮合点，改善散热条件。工程应用中这类复合齿轮替代了原本分体装配的外齿圈、内齿套与连接轮毂三件结构，省去了配合面之间的连接螺栓或焊接工序，轴向占用尺寸大幅缩短，非常适合混动变速箱内部轴向空间紧张的布置场景；单件式成型也消除了多零件装配带来的累积同轴度误差，动平衡精度更容易控制，高转速运转时的振动噪声明显降低。设计阶段还需针对齿根弯曲应力与齿面接触疲劳强度做校核，辐板过渡位置做圆角强化，避免应力集中在启停交变载荷下产生疲劳裂纹，全生命周期内维持传动精度稳定。
