封闭式齿轮传动箱体总成结构设计

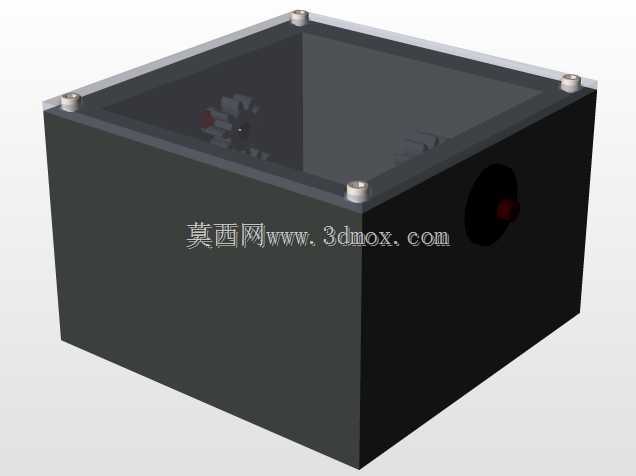

　　这套封闭式齿轮传动箱体总成，是面向中小功率动力传递场景开发的完整装配结构，整体采用方正的六面体封闭壳体作为承载基体，将内部啮合齿轮副、传动轴系、支承定位构件全部收纳在壳体腔体内，仅在侧部预留动力输入输出的轴端接口，顶部采用透明可视盖板配合四角紧固连接件完成封盖，既可以在设备调试阶段直接观察内部齿轮啮合、润滑状态，日常运行时也能阻挡外界粉尘、切削碎屑、喷淋液体侵入传动腔，避免齿轮齿面出现磨粒磨损，同时把齿轮高速啮合产生的噪音约束在壳体内部，降低车间作业区域的传动噪声。

　　从实际落地的应用场景来看，这类紧凑封闭齿轮箱常布置在自动化生产线的动力工位、小型专用设备的进给传动端、台架类试验装置的变速环节，也可作为教学实训场景中齿轮传动原理演示的实体载体；侧部伸出的轴端接口用来对接驱动电机与负载执行件，动力从输入端进入箱体后，经过内部齿轮副的齿数配比完成转速与扭矩的转换，再从输出端传递给下游工位，整套壳体不需要额外搭建复杂的外围防护框架，直接依托箱体自身的刚性就可以承托内部全部传动零件的运行载荷。

　　结构设计阶段首先敲定的是壳体的内腔边界：内腔轮廓要完全容纳各级齿轮的回转外径，齿顶圆与壳体内壁之间预留均匀的安全间隙，既避免齿轮运转过程中与壳体发生剐蹭，也留出了润滑脂或者润滑油的存储空间，防止运转过程中润滑剂被齿轮搅动后直接溢出。壳体的壁厚按照内部齿轮传递的最大扭矩做刚性校核，避免承载后出现壳体侧壁形变，导致传动轴的支承孔位发生偏移，进而引发齿轮啮合侧隙不均、齿面偏载的问题。顶部透明盖板的安装面在壳体上端面加工出整圈贴合平面，四个角点的紧固连接件沿矩形轮廓均匀分布，锁附后可以让盖板整个边框均匀压合在壳体端面上，不会出现局部翘曲密封不严的情况；侧部的轴孔位置同轴度按照传动支承的公差要求设定，孔位周边预留了安装密封件、轴承端盖的配合台阶，轴件伸出壳体的位置可以加装油封，实现腔体的密封防护。

　　外形与安装边界层面，整套总成的外轮廓为规整立方体，没有向外突出的不规则结构，在设备机架上布局时只需要预留对应立方体的安放空间，壳体底面可以直接贴合机架安装平面，也可以在底面加工螺纹孔通过螺栓完成锁紧固定；侧部轴端的伸出长度控制在最小范围，对接联轴器或者带轮时不会额外占用过多侧向空间，顶部盖板的紧固件顶端略高于透明板面，布局时上方预留少量操作空间即可完成盖板的拆装，后期维护拆开盖板就能直接检视内部齿轮的啮合磨损情况，不需要将整个箱体从设备上拆解下来。内部齿轮副的参数匹配按照传动比需求排布，各级齿轮的中心距与壳体上的轴承孔位一一对应，传动轴两端的支承位跨距经过优化，抵消齿轮啮合时产生的径向分力，避免轴系运行出现挠曲变形；装配流程中先将齿轮、轴承、轴件组装为轴系组件，再从箱体开口端整体放入内腔，将轴承外圈嵌入壳体对应的定位孔位，完成轴系的径向与轴向定位，最后扣合顶部盖板、锁紧紧固件即可形成完整的封闭传动单元，整套结构兼顾了传动刚性、防护性能与后期维护的便利性。
