卡提亚型流线燃油储油箱生成式造型

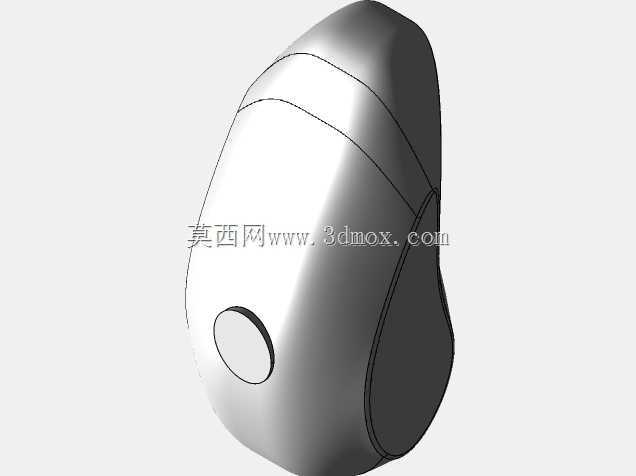

　　该燃油储油箱面向紧凑型动力单元、小型移动设备及定制化车辆的供油系统布置，核心作用是在有限的车架或机身包络内稳定储存燃油，并为发动机吸油、回油、通气及油量监测提供可靠接口。模型采用生成式造型思路完成壳体构建，外观并非规则矩形箱体，而是依据周边装配空间、容量目标和曲面连续性逐步推导出流线型封闭体。壳体前段设置圆形接口区域，可用于布置燃油泵、油位传感器、加注或检修法兰；侧面和底部的曲面过渡保留了较充分的壁厚设计空间，便于后续按材料工艺补充加强筋、安装耳座、固定带及防晃结构。

　　从实际使用场景看，这类油箱常出现在空间紧凑、外形受包覆件约束的设备中。传统规则油箱虽然加工直观，但在异形车架、护罩和动力部件之间容易出现容量损失；生成式曲面能够沿着可用空间边界向外延展，在不干涉相邻零件的前提下提高有效容积。模型的大面曲率连续，表面没有突兀折角，既有利于注塑、滚塑或钣金焊接前的外形评估，也能减少燃油在箱内局部滞留。对于需要外覆盖件贴合安装的车型，流畅壳体还可降低护罩成型难度，使油箱与外观件之间保持均匀间隙。

　　结构设计时，油箱容积不能只按外观体积估算，需要扣除油泵、传感器、防浪板、焊缝或翻边占用空间，并结合额定加注量预留膨胀容积。该模型前端圆形开口位置明确，适合作为模块化装配基准：油泵法兰可从该位置装入，油位传感器随法兰集成，吸油管和回油管在箱内按最低油面布置，避免车辆倾斜或加速工况下吸入空气。若用于金属焊接箱体，可在曲面内部增设隔板，隔板上开设节流孔，抑制车辆启停、转弯和爬坡时燃油剧烈晃动；若采用塑料滚塑或吹塑工艺，则可将局部安装座、管夹固定点和加强纹理在后续详细设计中一体成型。

　　安装边界方面，模型的长、宽、高方向均呈现非对称曲面，布置时不能仅依据最大外轮廓判断干涉，应沿整车坐标抽取多个截面校核。底部较宽的曲面适合作为承托面，可通过两条环抱钢带或橡胶垫将油箱固定在车架横梁上；钢带接触位置应增加耐磨垫，避免振动摩擦导致壳体损伤。上部曲面需与座椅、护板、线束和加注管路保持安全距离，尤其是加油口、通气管和电气接插件区域，应预留手工装配和维修拆卸空间。前端接口周围要保证法兰螺栓的操作角度，油泵更换时不必整体拆除油箱。

　　油路设计需要关注通气与倾斜适应性。油箱工作时，随着燃油消耗，箱内必须通过通气阀或碳罐系统平衡压力，防止泵吸困难或壳体变形；加注时则需保证排气顺畅，避免提前跳枪。模型的封闭壳体可在详细阶段于高位区域增加通气嘴，在低位区域安排放油或沉淀结构。对于经常处于坡道、颠簸路面的设备，吸油口应靠近常态低油区，并配合防晃板降低油面瞬时偏移。油位传感器的摆臂或管式探测长度需依据曲面内腔修正，不能按直线箱体简单取值，否则会在半箱油区域产生较大指示偏差。

　　生成式建模的价值在于把容量、间隙和曲面质量联动调整。设计人员可先固定不可侵犯的周边部件，如车架管梁、悬架、传动轴、线束插头和外覆盖件，再设定目标容积与最小离地间隙，让壳体曲面在允许域内生长。模型当前呈现的分段控制线可作为曲面分区依据：前段围绕接口形成较规整的安装平面，中段扩大储油截面，后段顺着设备轮廓收束，以避让尾部结构。这样的形态既满足储油功能，也使壳体受力更均匀，内部油压和燃油冲击不会集中在尖锐转角。

　　在工程落地阶段，还需结合材料确定壁厚与试验要求。塑料油箱关注抗冲击、耐燃油渗透、热老化和透气性；金属油箱关注焊缝密封、防腐涂层和接地导电。无论采用哪种工艺，三维模型都应继续补充安装点载荷、约束位置、管路走向和维修空间，并通过截面分析确认最低油面、最高加注液面及膨胀容积。该造型为后续详细设计提供了清晰的壳体基础，尤其适合需要在紧凑异形空间内兼顾容量、装配和外观协调性的供油部件开发。
