E46M3底盘前控制臂单球衬套结构

项目分类:汽车 发布时间:2024-11-07 ID:788189
  • E46M3底盘前控制臂单球衬套结构
  • E46M3底盘前控制臂单球衬套结构
  • E46M3底盘前控制臂单球衬套结构
  • E46M3底盘前控制臂单球衬套结构
  • E46M3底盘前控制臂单球衬套结构
  • E46M3底盘前控制臂单球衬套结构

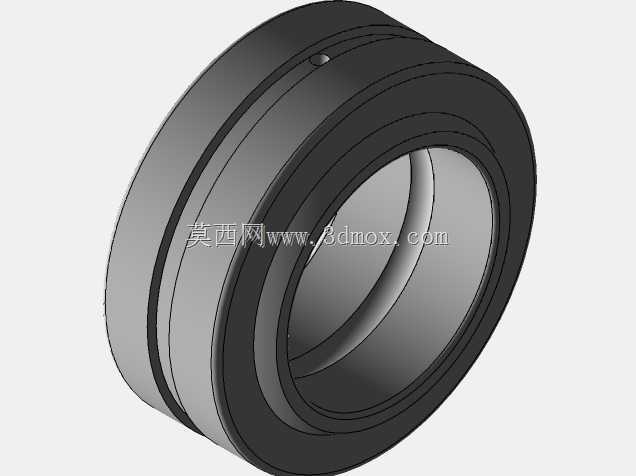

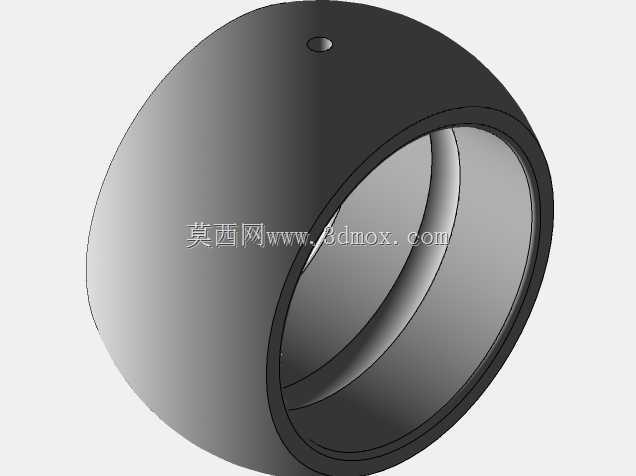

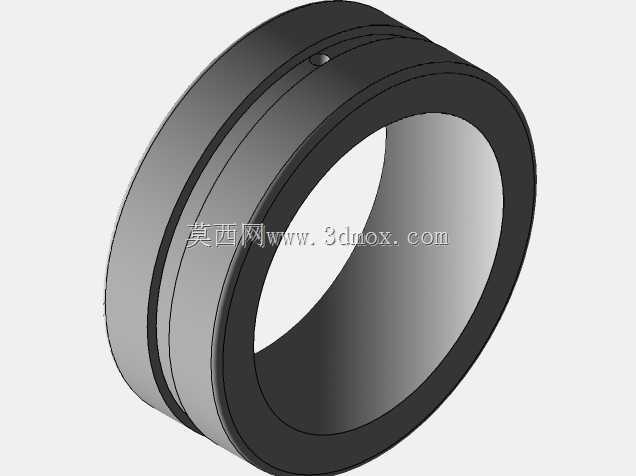

  该衬套属于乘用车前悬架控制臂与副车架或转向节连接区域的柔性铰接零件,主要承担控制臂定位、载荷传递和振动衰减任务。前控制臂在车辆行驶过程中并不是单纯绕固定轴摆动,制动、加速、转向以及路面冲击都会使连接点产生小幅复合位移,衬套需要在径向、轴向和扭转方向提供差异化刚度,既不能过硬而把路面冲击直接传入车身,也不能过软导致车轮定位参数漂移。单球结构的核心在于利用内部球铰式或近似球铰式接触面适应控制臂运动轨迹,外圈则通过压装方式固定在控制臂套筒或安装座内,形成稳定的装配边界。

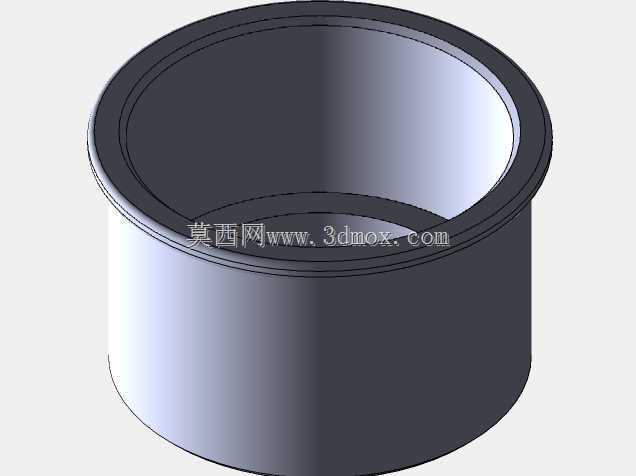

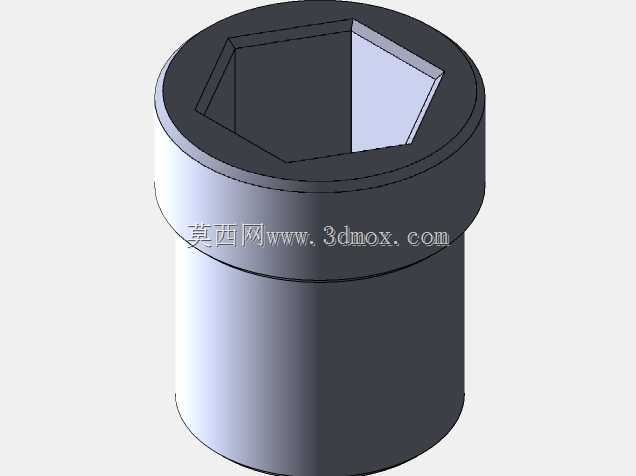

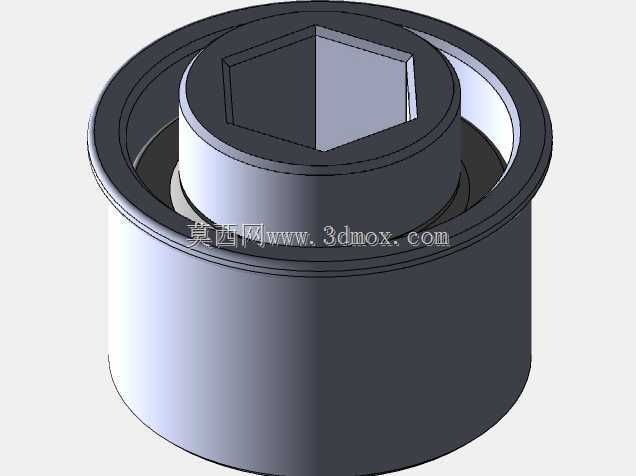

  从三维结构看,零件外部为带翻边的圆筒形金属外壳,翻边可在压装后承担轴向限位作用,避免衬套在长期交变载荷下从安装孔中窜出。外壳内部设置容纳弹性体和内芯的空间,顶端内芯加工出内六角特征,该特征通常用于装配阶段配合工装定位、锁紧或调整,也可在维修压装过程中作为受力基准,减少内芯随外力跟转。内芯中心孔用于穿过连接螺栓,螺栓拧紧后内芯与车架支座形成刚性连接,外圈随控制臂运动,中间弹性区域则负责允许相对转动和微小偏摆。

  建模时需要重点处理三层关系:外圈金属筒的压装直径、翻边厚度与圆角过渡;中部弹性体的包覆轮廓和避让空间;内芯六角孔、中心通孔以及端部台阶的同轴度。外圈外壁一般按控制臂安装孔的过盈配合设计,压入后金属壳体产生轻微弹性抱紧,保证衬套不发生周向转动。内芯与螺栓之间则偏向间隙或定位配合,便于整车总装时对准支座孔位。翻边外径应大于安装孔,起到轴向止挡作用,同时翻边根部需要设置圆角,避免冲压或压装过程中在应力集中处开裂。

  在底盘性能匹配中,这类衬套对前轮前束、外倾变化和转向响应都有直接影响。控制臂纵向刚度关系到制动点头和驱动牵引时的车轮位移,横向刚度影响转向时的侧向支撑,扭转柔度则影响悬架跳动平顺性。单球衬套相比普通圆筒橡胶衬套,更适合运动轨迹包含多自由度偏转的连接点,能够在控制臂上下跳动时释放附加约束,降低橡胶内部反复剪切造成的早期老化。对于偏运动取向的车型,衬套刚度通常会在保证隔振的前提下提高,以获得更清晰的路感和更稳定的转向回正。

  实际安装边界需要核对控制臂套筒内径、衬套外径、衬套总高、翻边直径、内芯螺栓孔径以及六角孔对边尺寸。压装方向应沿衬套轴线进行,工装优先作用于外圈壳体,避免直接压伤内芯或使弹性体承受异常轴向载荷。装配后需确认衬套端面与控制臂套筒贴合,翻边无卷边、无偏斜,内芯孔与支座孔同轴。若衬套在自由状态下预先设定了角度方向,装车时还应保证内芯与支座的相对方位,避免车辆落地后弹性体处于扭曲预载。

  结构设计中,圆角和过渡段不能只按外观处理。外圈口部、内芯端部以及弹性体与金属粘接区域,在道路冲击载荷下都会出现应力集中;金属件应避免尖锐棱边,橡胶或聚氨酯轮廓则应留出变形空间,防止大偏摆时被金属台阶夹伤。三维模型中可通过剖切检查内芯、弹性体和外壳之间是否存在干涉,尤其是内六角孔底端与中心孔交汇处,应保留合理壁厚,防止拧紧螺栓或压装时发生塑性变形。

  该类零件常用于底盘维修、改装件开发、悬架运动学校核以及控制臂总成建模场景。设计人员可将其放入控制臂、副车架和转向节的装配体中,模拟螺栓连接位置和悬架跳动间隙;工艺人员可依据外筒尺寸制定压装夹具;维修选型时则可通过外形高度、翻边尺寸、内孔规格和端部六角特征判断替换件是否匹配。模型表达应保留安装所需的关键几何,而不是仅展示渲染外形,因为衬套的工程价值正体现在配合边界、运动自由度和刚度承载区域的准确还原上。
