多辐条亮面铝合金汽车轮毂结构设计

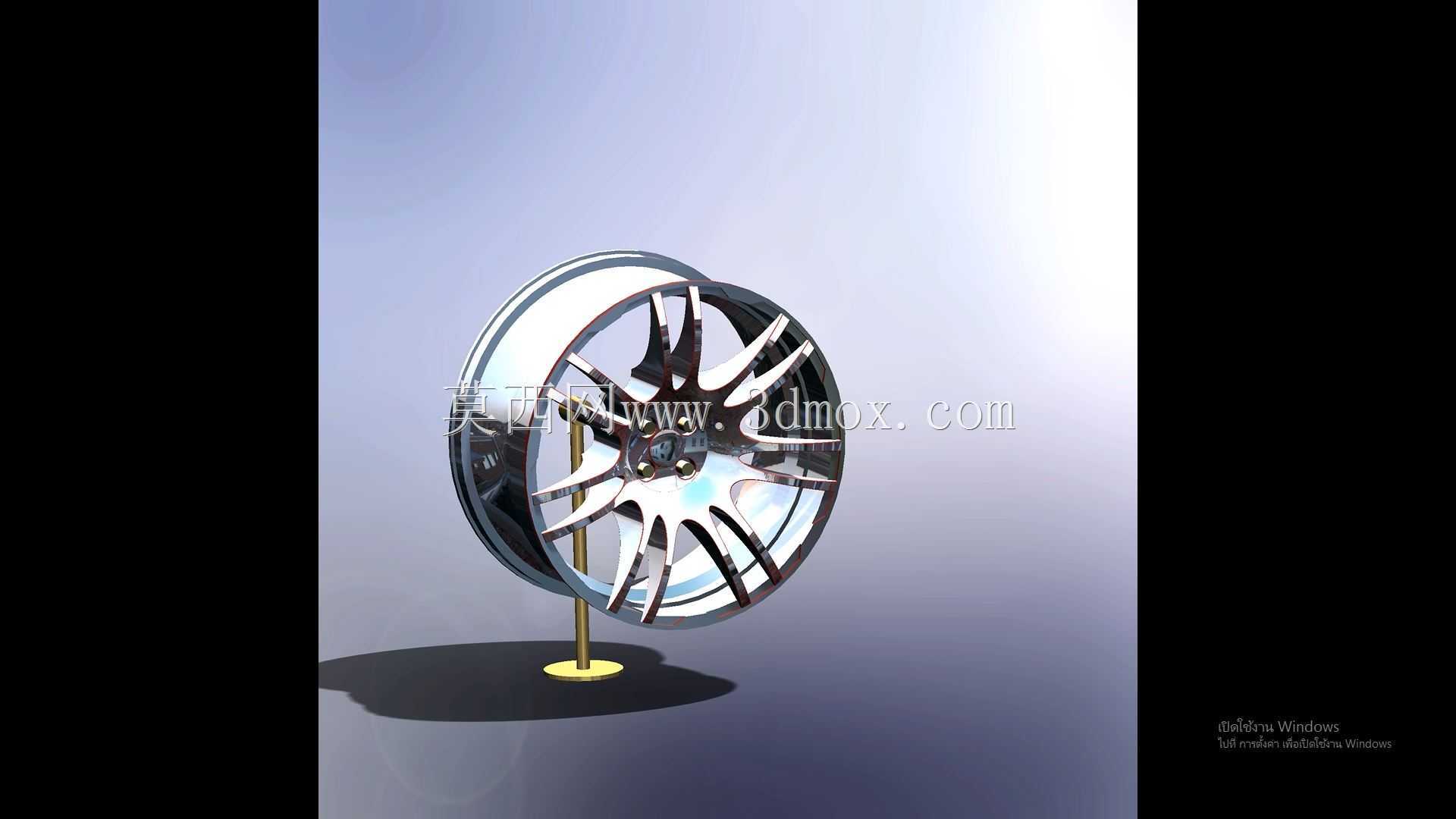

　　这款合金车轮属于乘用车辆行走系统中的关键旋转承载件，整体采用亮面铝合金轮毂的典型造型，轮辋外缘带有抛光金属质感，轮辐采用分叉式多筋条布局，中心区域设置轮毂安装盘与螺栓孔位，能够直接对应整车底盘的转向节、轮毂轴头与制动盘装配关系。在整车开发流程里，车轮并不是单纯的外观覆盖件，它需要同时承担整车垂向载荷、转向侧向力、起步与制动扭矩，还要在经过坑洼、路肩冲击时保持轮辋不变形、轮辐不发生裂纹扩展。建模时最先要锁定的是轮辋的安装边界：轮辋槽底宽度、胎圈座直径、轮缘高度都要和所选轮胎规格匹配，轮胎装胎后胎圈必须贴合在轮辋密封台阶上，否则充气后会出现慢漏气或高速动平衡异常。轮辋内侧还要留出制动系统避让空间，尤其是大尺寸制动盘、多活塞卡钳车型，卡钳外轮廓与轮辐内表面之间需要保留足够间隙，避免车辆满载转弯或制动热膨胀后发生刮擦。

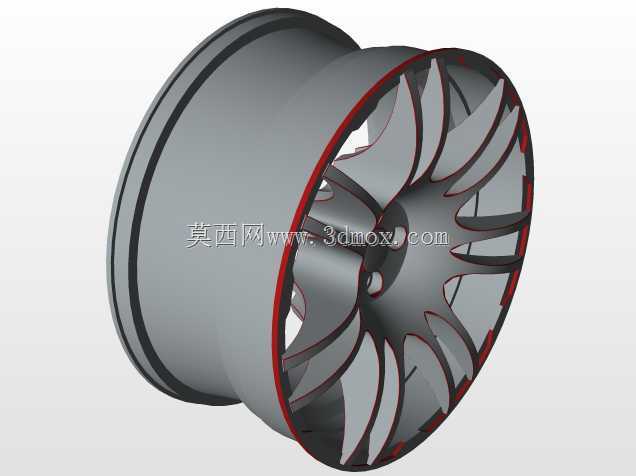

　　轮辐部分采用放射状分叉筋条，视觉上形成密集而有张力的支撑结构，工程上这种布局可以把中心安装盘的载荷分散传递到轮辋外圈。每根辐条从中心座向外逐渐展开，筋条根部厚度较大，靠近轮辋处过渡为较宽的连接面，这样既能提高弯曲刚度，也能降低铸造时金属液充型阻力。辐条之间开设大面积镂空窗口，主要作用是给制动盘散热提供气流通道，车辆连续制动时制动片与制动盘温度升高，车轮旋转带动空气从轮辐窗口穿过，可减少热衰退风险；镂空同时降低旋转件质量，对簧下质量控制有直接意义。车轮属于簧下部件，减重后悬架响应更快，轮胎贴地性和转向跟随性都会改善，但减重不能以牺牲冲击强度为代价，因此辐条与轮辋交接处均设计成圆滑过渡，避免应力集中在尖角位置。

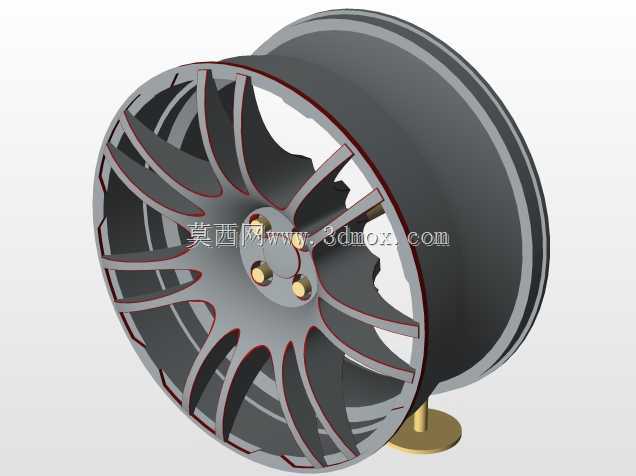

　　中心安装区域是轮毂受力最集中的位置，模型中需要明确中心孔、螺栓孔分布圆、螺母座面以及气门嘴孔位置。中心孔与轴头配合起到定心作用，螺栓孔数量和节圆直径决定车轮能否适配特定车型；螺母座面若为锥面结构，装配时车轮螺母锥面与轮毂孔锥面相互压紧，可自动对中并防止松动。气门嘴孔通常布置在轮辋槽底偏一侧位置，孔边需要做加厚和圆角处理，防止胎压监测传感器或橡胶气门嘴安装后形成局部薄弱点。对于配备胎压监测的车型，轮辋内部还要考虑传感器卡接位置与平衡块粘贴空间，不能让传感器在轮胎拆装过程中被胎唇挤压。

　　从实际使用场景看，这类合金车轮广泛用于乘用车、改装车以及展示样车开发。整车厂在新车造型阶段会将轮毂数据放入整车数字样车，检查转向极限状态下轮胎与翼子板、悬架摆臂、减震器之间的干涉；改装领域则关注轮辐造型、轮辋宽度、偏距和中心孔适配性。车轮偏距决定轮心相对于安装面的位置，偏距过小会让轮距加宽，轮胎可能外抛超出翼子板；偏距过大则会使车轮向内移动，容易刮擦卡钳或悬架部件。因此三维设计时不能只建外观曲面，还要把安装面、螺栓孔、中心孔、轮辋内轮廓和气门嘴位置全部按装配关系表达清楚。

　　结构建模可按轮辋旋转体、轮辐筋条、中心安装座三个模块推进。轮辋截面适合通过轮廓曲线旋转生成，胎圈座、槽底线、轮缘翻边要保持连续；轮辐可先建立单根筋条的骨架曲面，再按螺栓孔均布阵列，阵列后与轮辋和中心座做合并过渡。表面亮面处理对应的是抛光或铣削亮面工艺，建模时应区分大面与切削窗口，避免后续工程图中无法表达加工区域。轮辐背面通常需要布置加强筋和减重凹坑，使金属壁厚趋于均匀，铸造冷却时减少缩松。受力分析时，重点关注螺栓孔周围、辐条分叉根部、轮辋与辐条交接环带，这些位置在径向冲击和扭转工况下最容易出现高应力。

　　装配验证阶段还要考虑车轮动平衡与轮胎拆装工艺。轮辋槽底需要有足够深度供轮胎胎唇落入，拆装时轮胎才能越过轮缘；轮缘边缘不能存在突兀台阶，否则装胎机撬棍作业时容易划伤胎圈。平衡块可采用卡扣式或粘贴式，若轮辋边缘为亮面车削结构，卡扣块可能破坏外观面，设计时应预留粘贴平面。整车落地后，车轮还需与轮毂轴承、制动盘、挡泥板和装饰盖协同：中心盖要扣入中心孔外沿，螺母孔周围要有足够平面容纳螺母套筒，装饰罩不能影响车轮散热。通过完整的三维结构表达，该模型既可用于造型评审，也可作为轮胎匹配、制动避让、悬架干涉检查和改装选型的基础数据。
