履带式慢跑代步滑板车结构设计

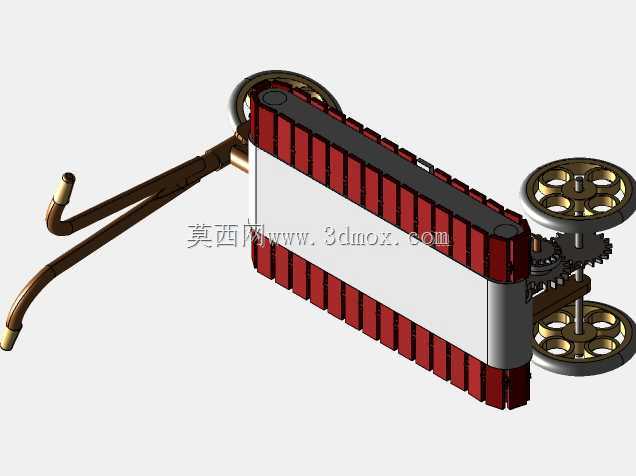

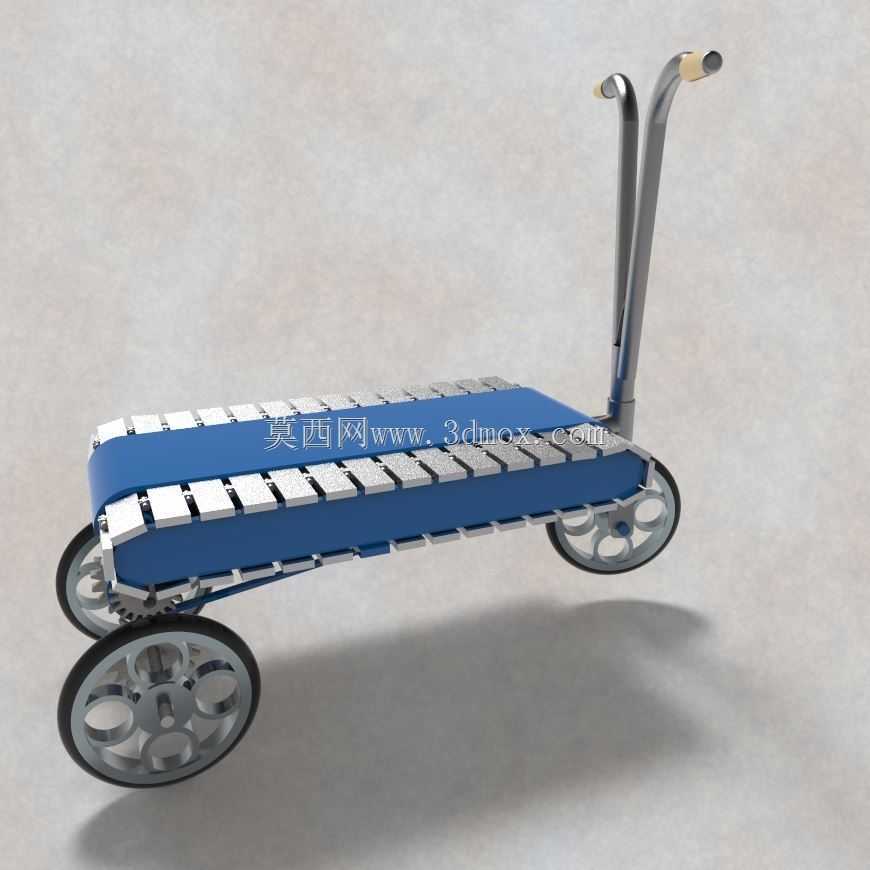

　　该代步载具的结构方案围绕低速人力滑行、短距离休闲移动与特殊平整路面通行需求展开，整体采用前置单导向轮、后置双负重轮搭配分段式履带承载面的布局，区别于常规两轮滑板车的窄幅踏板设计，加宽的承载平台能够为使用者提供站立慢跑式的双脚支撑区域，适配厂区内部短距离巡检、园区休闲代步、展馆平缓场地移动等低速场景。

　　从底盘受力逻辑来看，后置双轮承担主要载人载荷，轮辋采用镂空辐板式结构，在保证轮缘抗弯强度的前提下削减非必要质量，轮轴与车架侧梁的连接位置预留轴承安装位，可匹配标准深沟球轴承实现转动支撑，降低滑行过程中的滚动阻力。前置单轮通过竖置转向立管与上方的弯形操纵把手连接，转向轴线保持适度后倾角，在直线滑行时具备自动回正趋势，转向操作时仅需小角度扳动把手即可完成行进方向修正，符合低速代步载具的操纵习惯。

　　承载踏板区域采用分段拼接式履带板排布，蓝色基底框架作为主承力梁，两侧等距布置的白色块状履条直接与使用者鞋底接触，相邻履条之间预留微小间隙，既可以增大站立时的摩擦力，避免低速蹬地滑行过程中脚底打滑，也能在平台承受局部冲击时通过微小形变分散应力，避免整块平板出现应力集中开裂的问题。踏板框架的宽度覆盖使用者双脚自然站立的横向间距，长度方向预留足够的前后站位调整空间，不同身高的使用者都可以找到适配的重心位置，在下坡滑行或者蹬地发力时能够灵活调整身体姿态。

　　操纵把手部分采用圆管弯折成型，立管下段与前叉支架刚性连接，顶端握把位置套设防滑握持套，握把高度设定在使用者腰腹至胸腔之间的区间，站立操控时手臂自然弯曲，无需过度抬升或者下沉肩部，长时间握持不易产生疲劳。把手与转向立管的衔接位置做圆弧过渡，避免管壁弯折处出现应力集中，管壁厚度选取兼顾轻量化与抗扭需求，转向施加的扭矩可以完整传递至前轮转向节，不会出现管体形变导致的转向虚位。

　　安装边界方面，整车的横向宽度以后轮外侧轮廓为最大边界，设计时预留了与周边通行设施的安全间隙，能够顺利通过常规小区步道、厂区通道的标准门洞；纵向长度从前轮最前端延伸至后轮最后端，踏板底面与地面保留足够离地间隙，在平缓铺装路面行驶时不会出现底盘剐蹭，即使遇到小幅路面凸起也可顺利通过。履带式踏板的下表面与车架主梁通过紧固件连接，所有履条的安装孔位保持统一模数，后期维护时单块磨损的履条可以单独拆卸更换，无需整体更换承载平台。

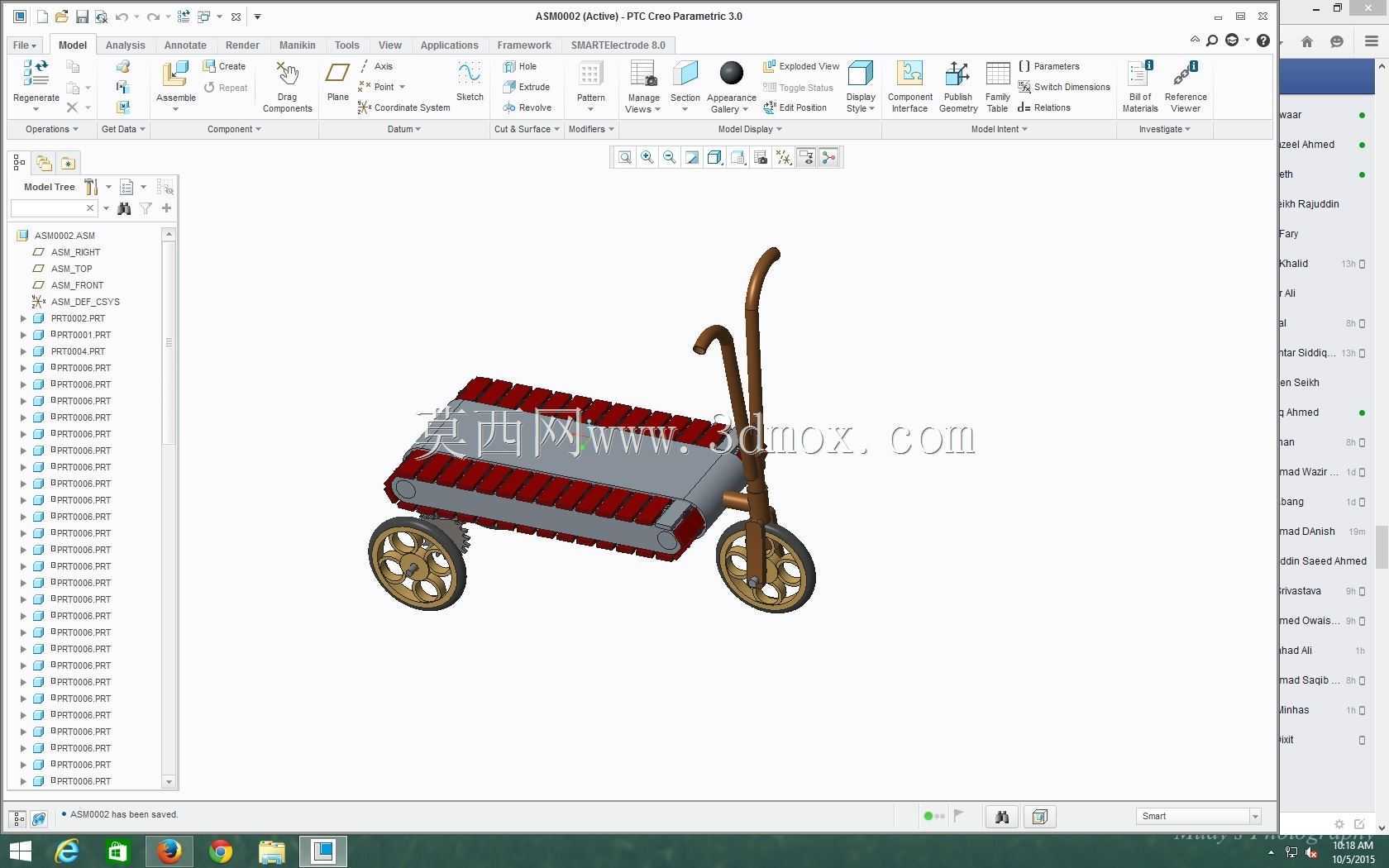

　　传动与受力路径上，使用者蹬地产生的驱动力通过鞋底传递至履带板，再经由踏板框架传导至后轮轮轴，带动后轮向前滚动，前轮仅承担导向与部分前部载荷，整体结构无复杂变速构件，故障率低，日常维护仅需定期检查轮轴转动间隙与紧固件松紧度。车架主体的焊接位置均做圆滑焊道处理，避免尖角应力集中，整车重心控制在踏板平面上方较低位置，静止站立或者低速滑行时都具备良好的抗侧翻能力，即使使用者在平台上小幅度慢跑发力，整车也能保持稳定的行驶姿态。该结构方案在建模过程中完整还原了轮组、转向立管、踏板分块、把手弯管的所有装配关系，各部件之间的运动间隙均按照实际装配公差预留，可直接用于后续的结构验证、样件制作与功能改装参考。
