双腔表管注塑成型模具结构设计

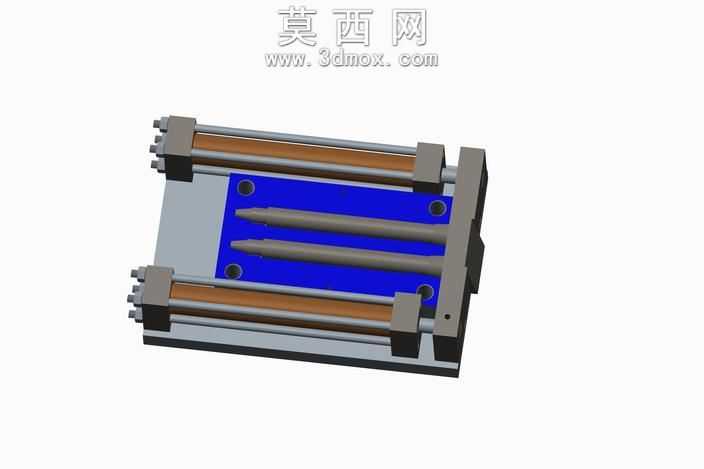

本套表管成型模具采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循注塑模具设计规范，对各零部件的装配公差、配合间隙进行了精准参数化设定，确保各组件装配后无干涉、运动顺畅。整体模具采用一模两腔的布局结构，对应两根表管的同步成型需求，模腔部分采用蓝色高亮标识的成型镶块结构，镶块上精准加工出与表管外形完全匹配的成型型腔，型腔表面做了光滑度优化处理，能够保障成型后表管的外壁光洁度，减少后续抛光工序的工作量。模具的导向定位系统采用四根对称分布的导柱结构，搭配上下模座对应的导套，能够在合模过程中提供精准的导向定位，避免合模错位导致的产品飞边、壁厚不均等缺陷。脱模机构采用双侧对称布置的液压缸驱动结构，两根平行设置的液压缸分别固定在上下模架的两侧，缸体与模架采用螺栓紧固连接，活塞杆与推板组件刚性连接，开模完成后可通过液压缸的平稳推力带动推板动作，将成型完成的表管平稳推出模腔，避免顶出过程中产品出现变形、断裂问题。模架部分采用标准模架为基础进行适配修改，上下模座采用高强度钢材建模，表面做了防锈材质赋予，各模板之间的连接螺栓孔、定位销孔都按照标准件尺寸精准绘制，保障模具加工时可直接调用标准件进行装配。冷却系统在建模时预留了对应的水路通道，围绕成型镶块周边布置，能够在注塑过程中快速带走模腔内的热量，缩短产品冷却定型周期，提升整体生产效率。建模过程中对模具的开合模行程、液压缸的顶出行程都做了运动仿真校验，确认各运动部件在行程范围内无碰撞、无卡滞，整体结构紧凑合理，既满足表管的成型精度要求，又兼顾了模具加工的工艺性与后期生产维护的便捷性，各零部件的材质根据功能需求做了区分赋予，成型部件采用模具钢材质，结构件采用普通钢材，运动部件做了耐磨材质的设定，完全符合实际生产中模具的材质选用逻辑。
