高精度传动用一体式齿轮轴结构设计

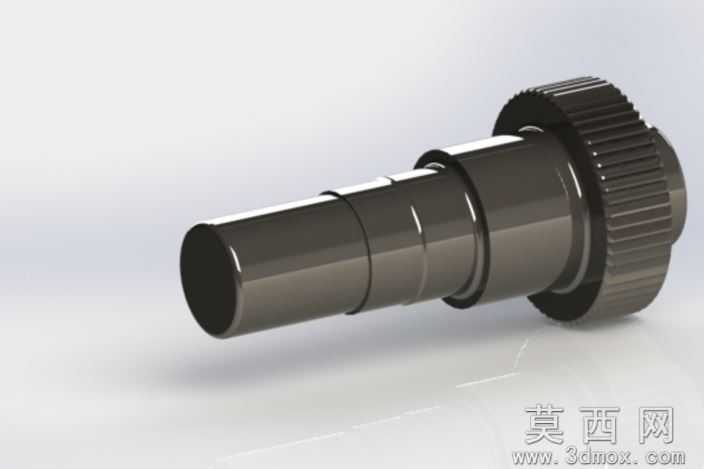

本齿轮轴采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循机械传动零件的设计规范，先通过草图绘制完成轴段的基准轮廓搭建，以旋转特征生成阶梯轴的基础基体，再针对端部的齿轮结构进行单独特征构建，通过齿形轮廓的精准放样、阵列完成轮齿的成型，保证齿形参数符合传动啮合的标准要求。建模阶段对各轴段的直径、长度尺寸进行了参数化约束，方便后续根据不同的装配需求进行尺寸调整，同时对轴肩、退刀槽、倒角等工艺结构进行了精细化处理，确保模型符合实际机械加工的工艺要求，避免出现无法加工的尖锐结构或不合理的尺寸过渡。渲染阶段采用金属材质赋予模型整体外观，模拟合金钢经过调质处理后的金属质感，对轴身的圆柱面设置了合适的反光度与粗糙度参数，还原精加工后的金属表面光泽，对轮齿部分单独调整材质细节，突出齿面的加工纹理，通过场景布光突出轴类零件的圆柱曲面光影过渡，清晰展现各轴段的直径变化、台阶结构以及齿轮部分的齿形轮廓，让模型的结构层次一目了然。从结构设计来看，该齿轮轴采用齿轮与轴身一体化的结构设计，省去了齿轮与轴的装配环节，能够有效提升传动系统的整体刚性，避免装配间隙带来的传动误差，适合用于传动精度要求较高、载荷较大的传动场景；阶梯式的轴身结构可以满足不同位置轴承、传动件的装配定位需求，各轴段的轴肩设计能够为装配零件提供可靠的轴向定位，保证装配后各零件的位置精度。设计过程中充分考虑了零件的受力特性，对齿轮与轴身的连接位置做了平滑过渡处理，减少应力集中现象，提升零件的整体使用寿命，同时轮齿的参数设计兼顾了传动平稳性与承载能力，能够保证啮合过程中动力传递的稳定性，降低传动过程中的噪音与振动。整个模型的结构完整，细节处理到位，既可以作为机械设计教学的演示案例，也能够为实际的齿轮轴加工生产提供三维参考，帮助设计人员快速理解一体式齿轮轴的结构特点与设计要点。
