低泄漏低温隔离开关参数化结构

　　该结构面向低温流体管路中的隔离与切断工况，重点处理深冷环境下阀瓣、阀座、密封副和驱动连接之间的同轴关系。整体外形采用沿管路轴线布置的直通式构型，左端为渐扩式入口段，右端为带接口轮廓的出口段，外部轮廓并非单纯追求外观流线，而是为了在有限安装空间内兼顾流道过渡、壁厚变化和保温层包覆边界。入口侧的锥形壳体能够降低流体进入密封区域前的局部扰动，出口侧的阶梯圆柱结构则用于容纳阀瓣行程、密封件和端部连接特征。

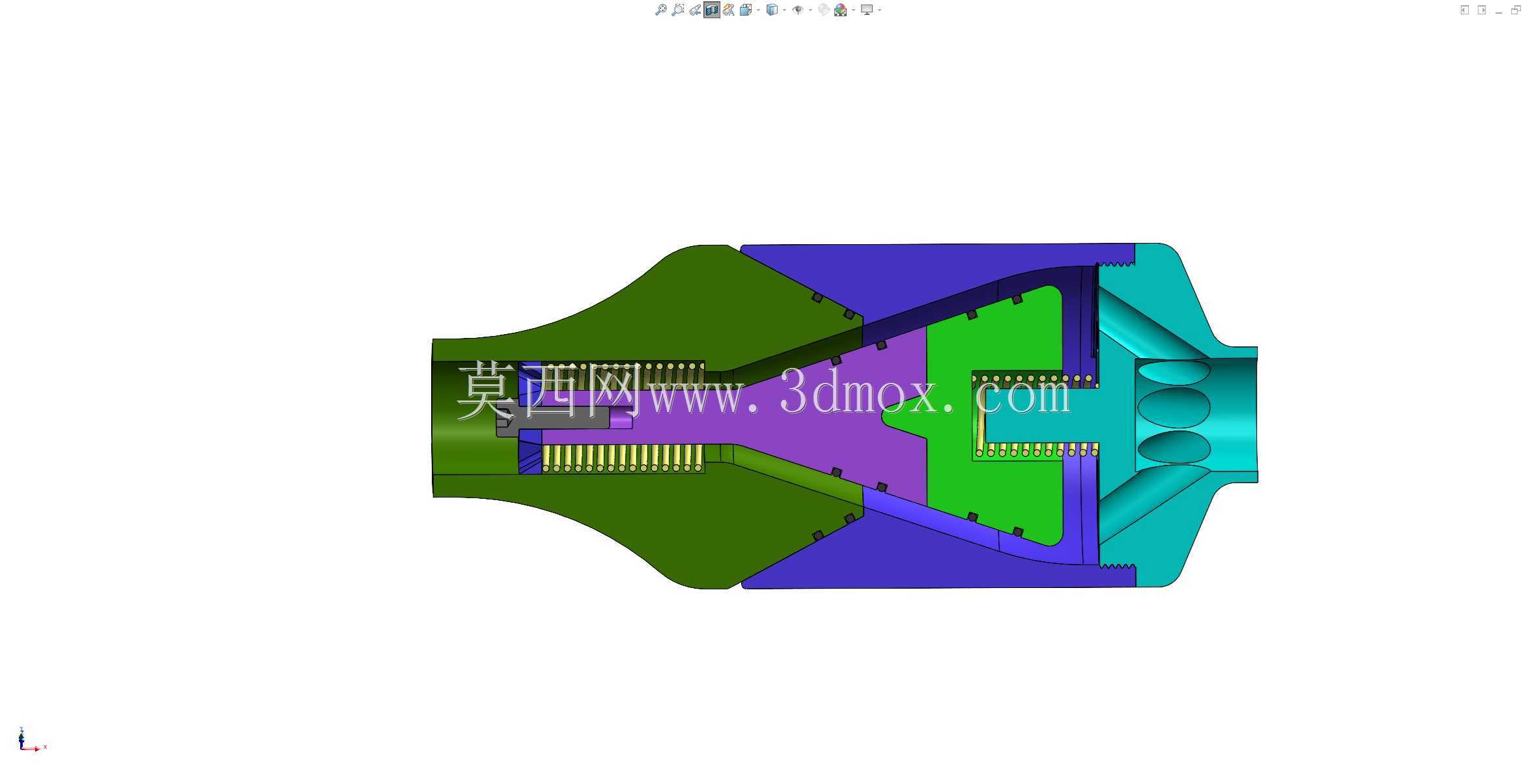

　　从实际用途看，这类隔离开关主要用于需要在低温介质输送过程中实现可靠截断的系统中。设备关闭时，内部阀瓣沿轴向靠近阀座，通过金属与弹性密封组合形成封闭界面；开启时，阀瓣退入后部腔室，使主流道恢复连通。模型中可以看到多层环状零件沿轴线叠装，绿色、紫色和青色区域分别对应外壳承压段、中部支撑密封段以及端部接口段。不同颜色区域在建模时被拆分为独立实体，便于检查装配干涉、密封压缩量和零件加工基准。

　　设计思路上，参数化建模把阀门口径、锥段长度、阀瓣行程、密封槽宽度、螺栓分布圆和端部接口尺寸作为核心变量。改变入口口径时，外壳锥段、内部流道和阀座支撑环可以同步更新；调整阀瓣行程时，后部腔室长度、导向套位置和驱动连接端也会随之变化。这种方式适合系列化低温开关开发，尤其在样机阶段需要反复平衡流通能力、关闭密封性和外形包络时，能够减少重复建模工作量。模型内部还将常量关系集中管理，使关键尺寸之间保持明确约束，避免人工改数后出现装配错位。

　　密封结构是该装置的重点。剖面中可见阀瓣与阀座之间形成近似垂直于流道的封闭面，周围布置多道环形密封和压紧件。低温工况下材料收缩差异明显，若密封槽间隙过大，关闭后容易产生微泄漏；若压缩量过大，则会增大操作力矩并加速密封面磨损。因此结构在阀座外侧设置了可压紧的环状支撑，使密封件在装配时获得稳定预紧，同时通过内部台阶限制过度压缩。靠近入口一侧的细密齿状或肋状特征用于增强局部支撑、引导装配或构成辅助密封边界，这些特征在三维模型中均按轴向阵列方式建立，便于根据口径变化调整数量和间距。

　　外形尺寸与安装边界需要结合管路布置确定。设备主体以轴线为中心，最大径向轮廓出现在中部承压壳体和端部法兰附近，长度方向则由入口锥段、密封腔、阀瓣退避腔和出口接口共同决定。安装时不仅要核对两端接口的同轴度，还要预留上部或侧部驱动机构的连接空间，以及低温管路保冷层所需的外包厚度。由于壳体存在锥段与圆柱段过渡，支撑点不宜直接落在壁厚突变位置，通常应选择端部接口或中部刚性较强的环形区域作为固定基准。

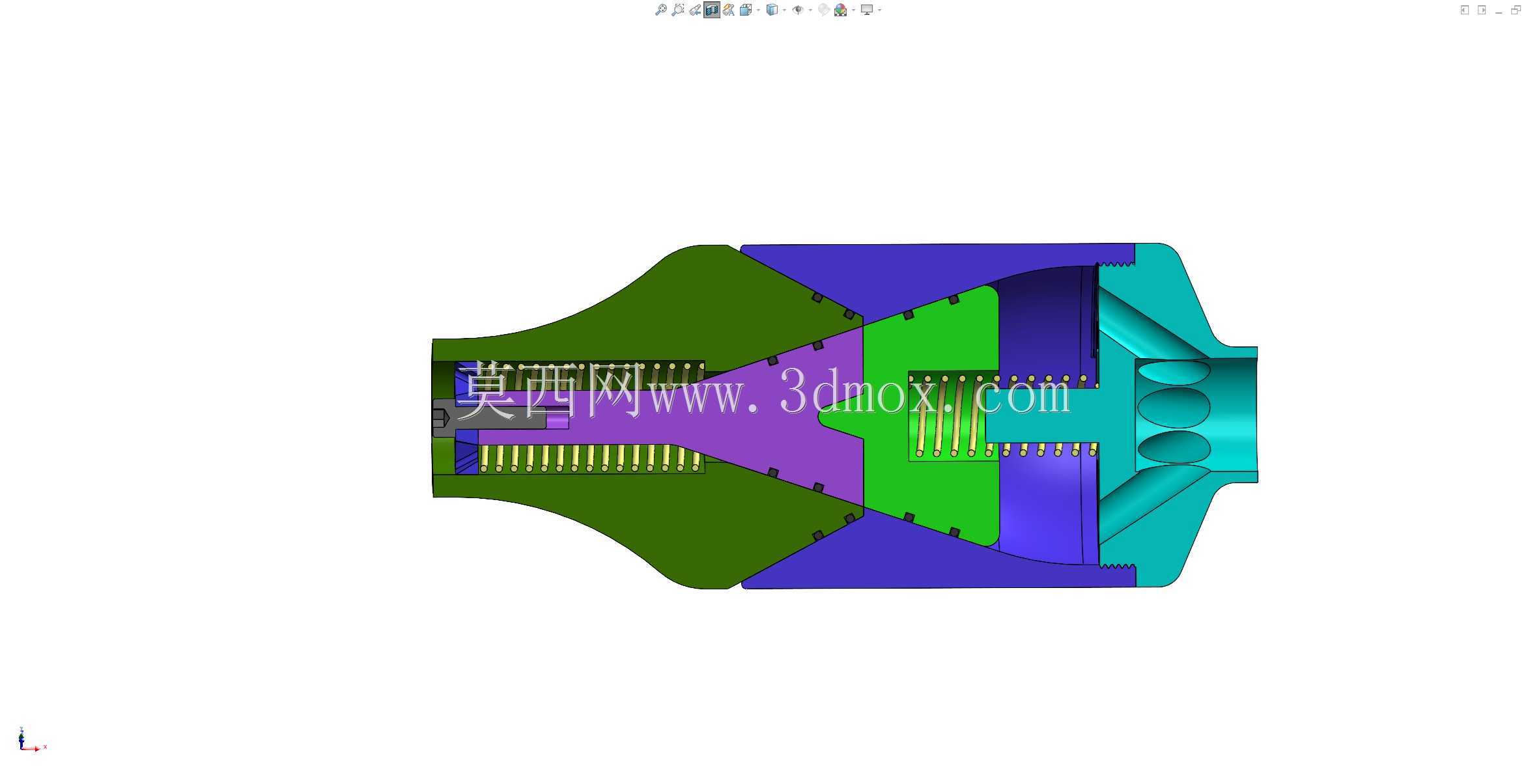

　　从流道角度看，内部通道在开启状态下应保持连续平滑，减少低温介质在台阶处产生涡流和压降。阀瓣退避后，其边缘不应突入主流道过多；阀座附近的过渡圆角和锥面需要与流道方向衔接，避免在高速或两相流工况下产生局部冲蚀。模型通过剖视方式把流道、密封件和支撑骨架同时表达出来，结构工程师可以直接检查关闭位置时阀瓣是否完全覆盖阀座，也能判断开启位置下阀瓣与腔壁之间是否保留足够间隙。

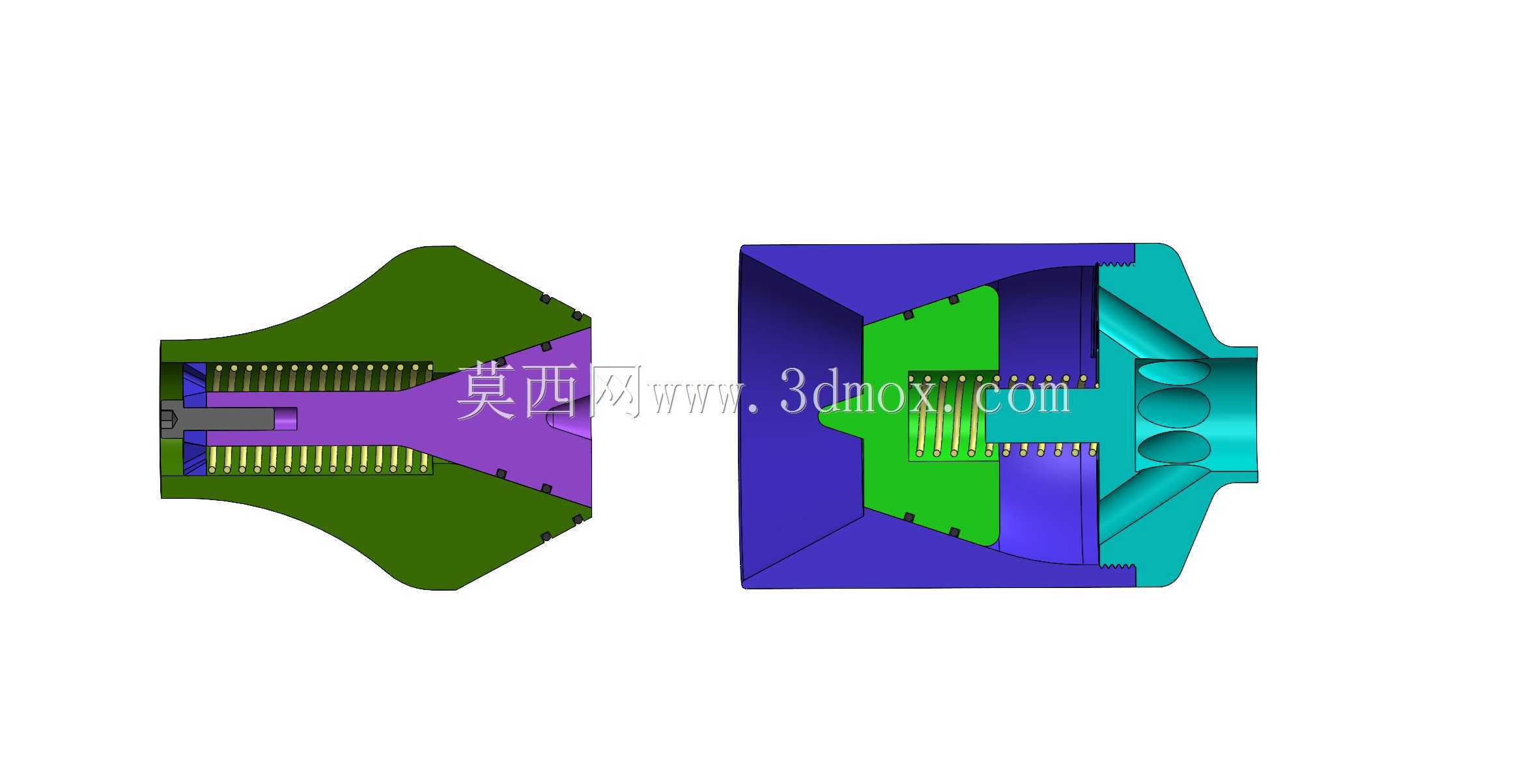

　　零件制造与装配方面，外壳承压段适合采用焊接或整体加工后与端部接口连接，内部阀座、导向套和压环则需要较高的同轴度要求。中部多层环状结构在装配时沿轴向依次装入，定位台阶承担径向限位，端面压紧提供轴向固定。若用于深冷介质，材料选择和密封件硬度还需与工作温度匹配，三维模型中的槽宽、槽深和压盖行程可作为后续详细设计的直接依据。整体结构紧凑，参数关系清晰，适合作为低温隔离阀、低泄漏切断装置及相关管路附件方案设计和结构校核的参考。
