气动系统手动切换气阀结构设计

　　在常规气动控制回路里，手动切换气阀承担着人机直接干预气路通断与流向的作用，常见于半自动工装、设备检修旁路、本地操作盒以及气动安全联锁工位。这类阀不需要依赖电控信号即可完成气路状态切换，在断电、调试或者应急操作场景下，能够让维护人员直接改变执行气缸、真空发生器或气动马达的工作状态，因此它的结构可靠性、操作手感和安装边界往往比外观造型更受现场重视。

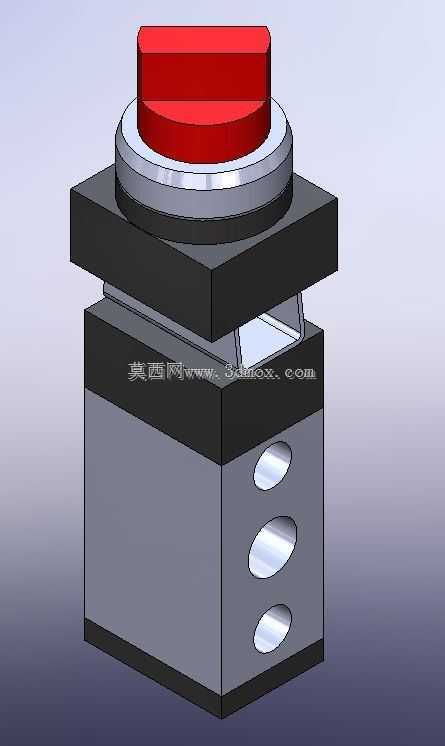

　　这套结构围绕面板安装式手动阀展开，顶部设置醒目的红色操作件，操作者通过按压或旋压动作带动阀芯换位，从而实现不同气口之间的连通关系切换。红色操作头在车间环境中具有较强识别性，能够与普通按钮、指示灯和急停元件形成视觉区分；操作头下方设置环形过渡段与安装锁紧结构，用于穿过设备面板或阀岛安装板，使操作面保持在设备外侧，而阀体主体位于面板后侧，便于接入气管并减少操作区管线外露。

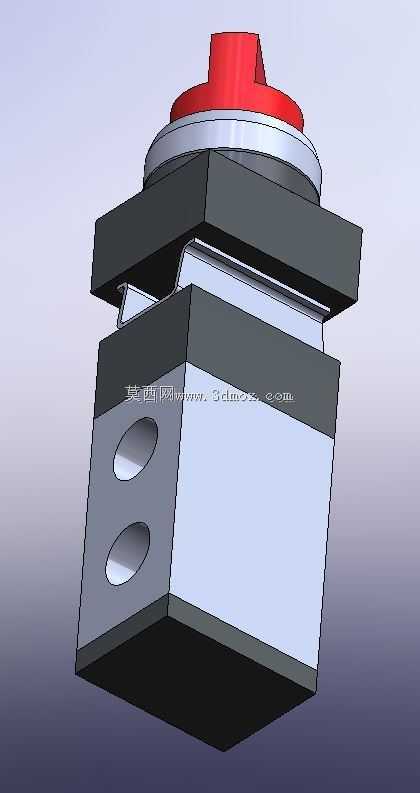

　　从阀体外形看，下部采用近似方形的主体结构，侧面预留多个气口接口位置。方形壳体在建模时有利于建立稳定的装配基准，也便于在密集气动柜内与相邻阀件保持整齐排列。侧面气口沿高度方向分布，可对应进气、工作输出和排气等不同通路；接口区域采用圆润过渡处理，既减少局部应力集中，也为螺纹接头、快插接头或密封垫圈留出装配空间。实际选型时，需要重点核对气口中心距、接口规格以及接头旋入后的外伸长度，避免气管折弯半径不足或与柜体内横梁发生干涉。

　　设计思路上，该类手动阀并不追求复杂的多级控制，而是强调动作直接、状态明确、维护简单。阀芯与密封件位于阀体内部，外部操作件通过机械联动传递位移；建模时需要把操作头的行程、压下后的限位面、复位空间以及面板厚度适配范围表达清楚。若用于长期频繁操作的工位，还应在结构中考虑操作件与阀体之间的防尘、防误触和耐磨问题；若用于检修旁路，则应关注切换位置的保持能力，避免设备振动导致气路状态意外改变。

　　安装边界方面，面板开孔尺寸、锁紧螺母或卡圈位置、阀体后方深度以及侧向接头空间是布置时的关键约束。阀体上方的操作头需要高于面板足够距离，以保证戴手套操作时仍有明确触达；阀体后侧则要预留气管插拔和扳手活动空间。侧面多个接口不宜紧贴线槽或电气元件，因为气动排气可能携带少量冷凝水和油雾，排向应避开电气端子、传感器线缆和人员频繁经过的位置。对于多联安装场景，相邻阀之间应保持合理节距，既方便单独更换，也能降低气管交叉带来的检修难度。

　　在三维建模过程中，可将模型拆分为操作头、环形压盖、面板锁紧件、上部连接块、阀体壳体、侧接口和内部阀芯占位等几个层级。外部结构用于完成设备布局、干涉检查和操作可达性验证；内部运动部分则用于表达切换行程和密封位置关系。即使外观模型不包含全部细小密封件，也应把阀芯运动方向、接口对应关系和安装基准面建准确，否则后续在气动原理图联动、装配体评审或出工程图时容易出现误导。

　　现场应用中，这种手动切换气阀常与电磁阀、节流阀、过滤减压阀和气缸配合使用。电磁阀负责自动循环控制，手动阀则用于本地模式切换、维护隔离或紧急动作；在夹具松开、气动门控制、推送机构旁路等工位上，操作人员需要通过明确的机械动作确认气路状态，因此操作件的位置、颜色和高度都应符合工位人机工程。模型中红色操作头与黑色方形阀体形成强烈对比，正是为了在复杂设备面板上快速识别操作点。

　　从结构评审角度看，除了外观尺寸，还应关注阀体固定后的受力状态。面板式安装主要依靠上部锁紧结构承受操作载荷，如果面板过薄或开孔边缘靠近折弯线，频繁按压可能造成面板变形；必要时应在背板增加加强衬板。阀体下方若设置支撑导轨或安装槽，可减少悬伸量，但不能遮挡排气口和接头拆装空间。对于温度变化较大、油雾较多或存在切削液飞溅的车间，还应在选型阶段确认密封材料、防护方式和维护可达性，使三维结构不仅满足可视化展示，也能服务于真实装配与现场使用。
