Faulhaber运动控制器防护安装盒

　　这套壳体结构围绕Faulhaber运动控制单元的车载集成场景搭建，整套装配体拆分出上盖、底托、内部安装支架、密封胶条、锁紧螺母、紧固螺钉与减振垫等独立零件，所有配合位置在三维环境中完成干涉校验，可直接用于小批量设备的电控舱布局参考。

　　做这套结构的出发点很明确：方程式类竞赛车辆的电控舱空间极度局促，驱动执行器配套的控制模块不能直接裸露在车架旁，赛道工况下持续存在振动、扬尘、维修拆装频繁的问题，裸装模块既容易被线束拉扯移位，也会在飞溅水渍、轮胎带起的碎石侵扰下出现引脚松动。设计时没有采用通用密封盒改制，而是完全匹配目标控制模块的外轮廓做定制化腔体：底托预留了对应模块的定位凸台，模块落位后不会在腔体内横向窜动，两侧支架把执行器对接端的位置完全让出，控制线束从腔体侧边预设的出线口规整引出，不会在盒内出现冗余弯折。

　　外形尺寸上整个盒体做了扁平化处理，厚度方向严格压缩，适配车架侧方狭窄的安装间隙，底托四周预留的安装孔位匹配常用的M3圆头螺钉，孔位间距对应车架上预先规划的安装点位，不需要在现有车架上额外补焊支架。上盖采用扣合式结构，和底托的配合边沿预留了2mm线径的EPDM O型圈安装槽，胶条嵌装后沿合模面连续闭合，合盖后螺钉锁紧时胶条被均匀压缩，能够阻挡赛道扬尘与清洗时的淋水侵入腔体。

　　内部的减振设计是这套结构的核心细节：控制模块和底托之间没有做刚性硬接触，而是在四个安装柱位置加装了MS规格的锁紧螺母配合减振夹心垫，模块工作时自身的高频微动、以及车架传递过来的路面振动，会先经过减振层衰减，避免螺钉长期受交变载荷出现松脱。盒体内部还预留了多余的走线空间，除了当前的Faulhaber控制模块，后续如果追加小型信号转接板，也可以在腔体内找到固定位置，不需要重新更换外壳。

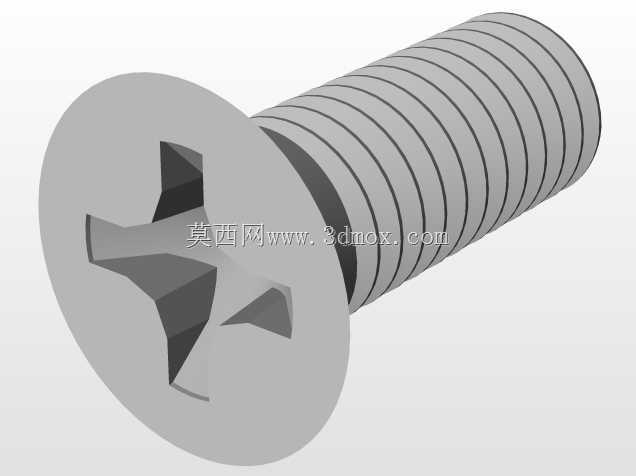

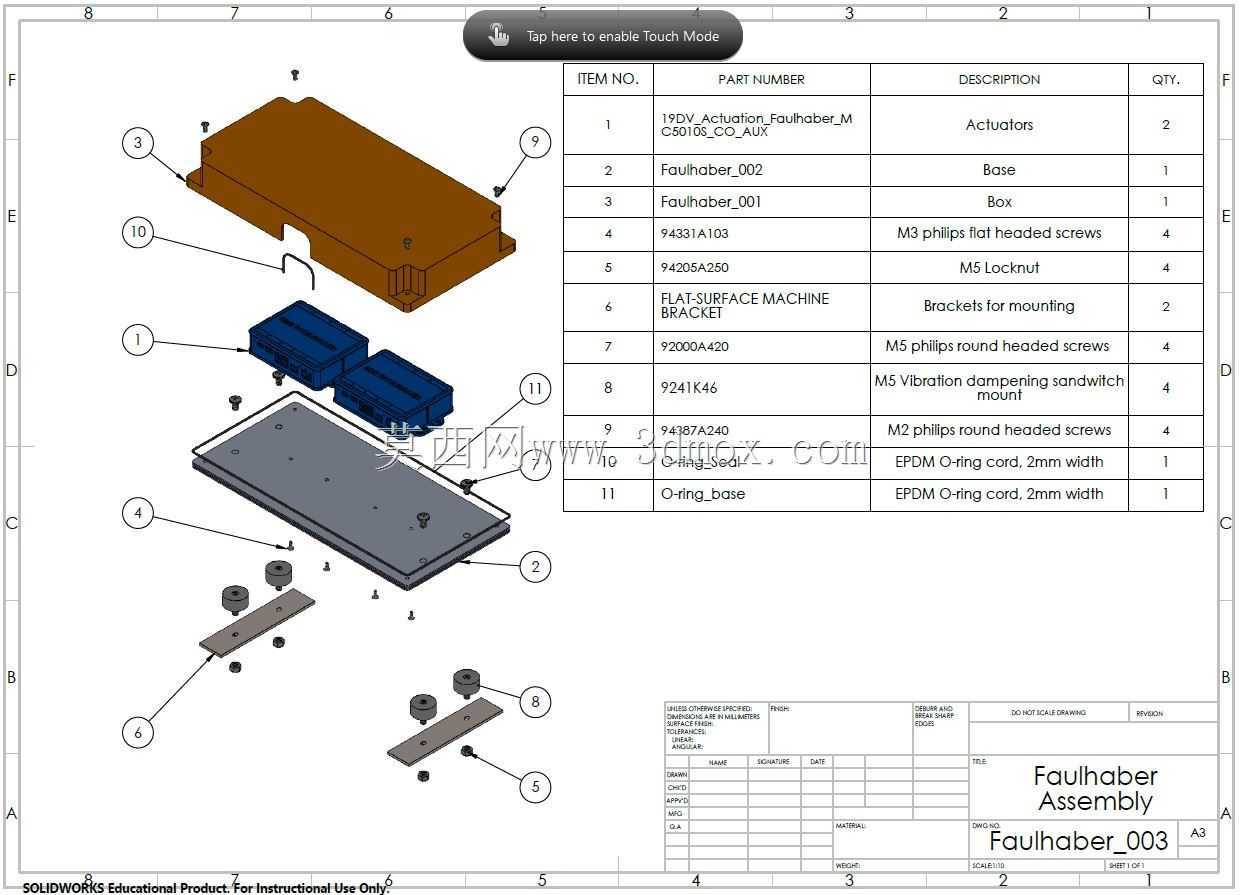

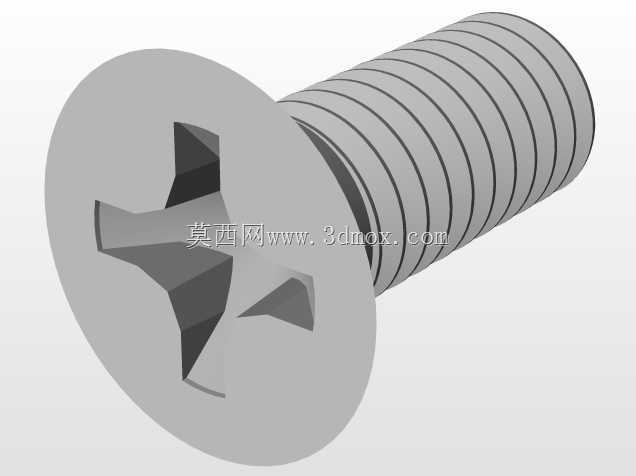

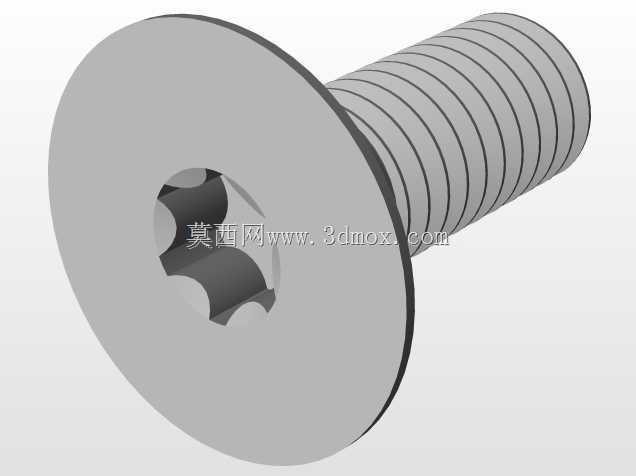

　　从装配逻辑来看，现场维修时只需要拆下上盖的几颗紧固螺钉，就能直接露出控制模块的调试接口，不需要把整个盒体从车架上拆解下来；底托上的支架安装位做了沉孔处理，螺钉头部完全沉入板面以下，上盖扣合时不会和螺钉头发生磕碰。整套模型把每一个标准件的规格、装配顺序都在爆炸视图中做了清晰标注，工程人员拿到结构后可以直接核对BOM清单，区分自制加工件与外购标准件：盒体的上下盖可以采用铝板铣削或者3D打印制作，密封胶条、螺钉、螺母全部选用市面通用标准件，不需要开定制模具，小批量试制阶段的加工成本很低。

　　在实际装车布局中，这个安装盒通常布置在驾驶员侧的车架侧管旁，远离发动机热源的同时，和驱动执行器的走线距离控制在最短范围，减少信号传输的路径长度。盒体的棱角全部做了倒圆处理，既避免维修时划伤操作人员，也不会在车辆振动过程中和相邻的线束、车架管件发生硬摩擦。针对赛事场景里频繁的整车拆装需求，壳体的所有连接位置都做了防呆设计，上盖和底托的配合边有唯一的对位缺口，反向装配时无法完全扣合，避免维修人员装错方向导致密封胶条被挤压失效。
